Gdzie zamontować naczynie wzbiorcze CWU? Sprawdź prawidłowe miejsce

Dlaczego prawidłowy montaż naczynia wzbiorczego jest kluczowy dla bezpieczeństwa Twojego domu?

Wyobraź sobie sytuację: podgrzewasz wodę w zasobniku, a jej objętość rośnie. Bez odpowiedniego mechanizmu kompensującego, ten wzrost ciśnienia mógłby doprowadzić do poważnych uszkodzeń. Naczynie wzbiorcze jest właśnie tym mechanizmem. Jego zadaniem jest przejęcie nadmiaru wody, stabilizując ciśnienie w instalacji i chroniąc zasobnik oraz rury przed nadmiernym obciążeniem. Brak lub nieprawidłowa instalacja naczynia to prosta droga do problemów, które mogą być kosztowne i niebezpieczne.

Czym grozi brak lub zła instalacja naczynia w układzie C. W. U.?

Konsekwencje zaniedbania tej kwestii mogą być bardzo dotkliwe. Oto najczęstsze zagrożenia wynikające z braku naczynia lub jego niewłaściwego montażu:

• Pękanie rur i połączeń: Ciągłe wahania ciśnienia mogą prowadzić do osłabienia i ostatecznie pęknięcia elementów instalacji.
• Uszkodzenie zasobnika (bojlera): Nadmierne ciśnienie może spowodować deformację lub pęknięcie zbiornika, co wiąże się z koniecznością jego wymiany.
• Częste otwieranie się zaworu bezpieczeństwa: Choć zawór bezpieczeństwa jest ważnym elementem ochronnym, jego częste uruchamianie oznacza straty wody i ryzyko zalania pomieszczenia.
• Niestabilne ciśnienie w instalacji: Użytkownicy mogą doświadczać problemów z przepływem wody, np. słabym strumieniem lub nagłymi skokami ciśnienia.

Jak naczynie chroni Twój bojler i instalację przed uszkodzeniem?

Mechanizm działania naczynia wzbiorczego jest stosunkowo prosty, a jednocześnie niezwykle skuteczny. W jego wnętrzu znajduje się elastyczna membrana (lub przepona), która dzieli naczynie na dwie komory. Jedna z nich jest wypełniona powietrzem pod odpowiednim ciśnieniem wstępnym, a druga jest połączona z instalacją C.W.U. Gdy woda w zasobniku podgrzewa się i zwiększa swoją objętość, ciśnienie w instalacji rośnie. Nadmiar wody jest wtedy wtłaczany do komory naczynia, powodując ściskanie poduszki powietrznej. Powietrze działa jak sprężyna, absorbując nadwyżkę objętości i zapobiegając przekroczeniu dopuszczalnych wartości ciśnienia w całym systemie. Dzięki temu bojler i cała instalacja są chronione przed uszkodzeniem.

Złota zasada montażu: Gdzie dokładnie umieścić naczynie wzbiorcze C. W. U.?

Przejdźmy do sedna sprawy gdzie właściwie powinno znaleźć się to kluczowe urządzenie? Odpowiedź jest jednoznaczna i nie pozostawia miejsca na domysły. Aby naczynie wzbiorcze C.W.U. działało poprawnie i spełniało swoją rolę ochronną, musi być zamontowane w ściśle określonym miejscu.

Montaż na zasilaniu zimną wodą jedyne słuszne rozwiązanie

Naczynie wzbiorcze C.W.U. montujemy wyłącznie na rurze doprowadzającej zimną wodę do zasobnika (bojlera). Dlaczego akurat tam? Ponieważ to właśnie na tym odcinku instalacji możemy najefektywniej skompensować wzrost objętości wody, który następuje podczas jej podgrzewania w zasobniku. Woda, która wpływa do podgrzewacza, ma jeszcze swoją pierwotną objętość. Dopiero po podgrzaniu jej objętość się zwiększa, a naczynie umieszczone na dopływie zimnej wody jest w stanie "przyjąć" ten nadmiar, zanim jeszcze woda zdąży znacząco zwiększyć ciśnienie w całym systemie.

Między zaworem zwrotnym a bojlerem: zrozumienie logiki działania układu

Kluczowe jest nie tylko miejsce montażu na rurze zimnej wody, ale także jego położenie względem innych elementów. Naczynie wzbiorcze musi być zainstalowane pomiędzy zaworem zwrotnym a podgrzewaczem C.W.U. Zawór zwrotny, umieszczony przed naczyniem (patrząc od strony zasobnika), pełni niezwykle ważną rolę. Tworzy on swoisty "zamknięty" odcinek instalacji, odcinając ją od głównej sieci wodociągowej. Dzięki temu ciśnienie wytworzone w wyniku podgrzewania wody i kompensowane przez naczynie nie cofa się do sieci, a naczynie może efektywnie działać, chroniąc jedynie zasobnik i podłączone do niego rury.

Czy orientacja naczynia (pionowo/poziomo) ma znaczenie dla jego pracy?

Zazwyczaj producenci dopuszczają montaż naczynia wzbiorczego zarówno w pozycji pionowej, jak i poziomej. Jednak warto zwrócić uwagę na zalecenia producenta dotyczące orientacji króćca. Montaż z króćcem skierowanym do góry może teoretycznie sprzyjać szybszemu zużyciu membrany, ponieważ woda może gromadzić się w jej górnej części. Niektórzy producenci preferują montaż z króćcem w dół, co ułatwia grawitacyjne odprowadzanie wody z naczynia. W praktyce, dla większości standardowych instalacji, obie orientacje są dopuszczalne, o ile zachowane są zasady dotyczące miejsca montażu w obiegu.

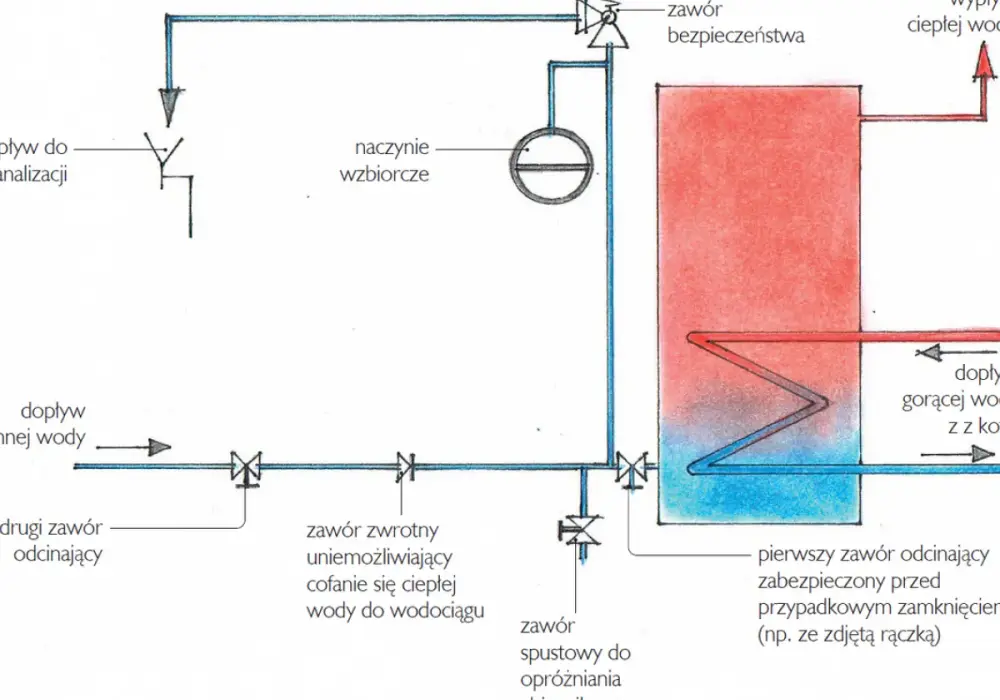

Schemat, który rozwieje wszystkie wątpliwości: Jak poprawnie podłączyć cały zestaw?

Teoria jest ważna, ale obraz często mówi więcej niż tysiąc słów. Prawidłowe podłączenie naczynia wzbiorczego wymaga uwzględnienia kilku kluczowych komponentów, które razem tworzą bezpieczny i funkcjonalny system. Wizualizacja tego układu jest nieoceniona dla pełnego zrozumienia procesu instalacji.

Krok po kroku: Wizualizacja poprawnej instalacji z zasobnikiem, zaworem zwrotnym i zaworem bezpieczeństwa

Idealna instalacja z naczyniem wzbiorczym C.W.U. wygląda następująco: na rurze doprowadzającej zimną wodę do zasobnika, zaraz przed samym zasobnikiem, montujemy zawór zwrotny. Bezpośrednio za zaworem zwrotnym, w tym samym odcinku rury, instalujemy naczynie wzbiorcze. Następnie, na wyjściu ciepłej wody z zasobnika, montujemy zawór bezpieczeństwa. Taka konfiguracja zapewnia, że naczynie wzbiorcze pracuje w zamkniętym obiegu, kompensując wzrost objętości wody w zasobniku, a zawór bezpieczeństwa stanowi ostateczną ochronę przed nadmiernym ciśnieniem w przypadku awarii naczynia lub przegrzania wody.

Rola zaworu zwrotnego i zaworu bezpieczeństwa dlaczego nie można o nich zapomnieć?

Zawór zwrotny to nie tylko element ułatwiający pracę naczynia wzbiorczego. Jego podstawową funkcją jest zapobieganie cofaniu się wody z instalacji C.W.U. do sieci wodociągowej. Jest to kluczowe dla utrzymania higieny i bezpieczeństwa dostarczania wody pitnej. Dodatkowo, jak już wspomnieliśmy, tworzy on zamknięty obieg, w którym naczynie może skutecznie działać. Z kolei zawór bezpieczeństwa jest absolutnie niezbędny. Jego zadaniem jest ochrona instalacji przed skutkami ekstremalnego wzrostu ciśnienia, które mogłoby wystąpić na przykład w wyniku awarii naczynia wzbiorczego lub przegrzania wody w zasobniku. Po przekroczeniu bezpiecznego progu ciśnienia, zawór otwiera się, odprowadzając nadmiar wody i zapobiegając katastrofie.

Najczęstsze i najbardziej kosztowne błędy montażowe tego musisz unikać!

Nawet najlepsze komponenty mogą okazać się nieskuteczne, jeśli zostaną zamontowane w niewłaściwy sposób. Poniżej przedstawiam najczęściej popełniane błędy, których należy bezwzględnie unikać, aby zapewnić prawidłowe działanie i bezpieczeństwo instalacji C.W.U.

Błąd nr 1: Montaż na wyjściu ciepłej wody dlaczego to nie zadziała?

Instalacja naczynia wzbiorczego na rurze wylotowej ciepłej wody z zasobnika to jeden z najpoważniejszych błędów. W tym miejscu woda jest już podgrzana i jej objętość wzrosła. Naczynie zamontowane tutaj nie będzie miało możliwości skutecznego przejęcia nadmiaru objętości, ponieważ ciśnienie w zasobniku nadal będzie rosło. Co więcej, gorąca woda może negatywnie wpływać na membranę naczynia, przyspieszając jej zużycie. Efekt jest taki, że naczynie nie spełnia swojej podstawowej funkcji ochronnej.

Błąd nr 2: Instalacja przed zaworem zwrotnym jakie są konsekwencje?

Jeśli naczynie wzbiorcze zostanie zamontowane przed zaworem zwrotnym (patrząc od strony zasobnika), jego działanie również będzie nieprawidłowe. W takiej konfiguracji, wzrost ciśnienia spowodowany podgrzewaniem wody będzie cofał się bezpośrednio do sieci wodociągowej, zamiast być kompensowanym przez naczynie. Naczynie nie będzie więc chronić zasobnika ani instalacji, a dodatkowo może powodować problemy z ciśnieniem w całej sieci domowej.

Błąd nr 3: Montaż na pętli cyrkulacyjnej pułapka, w którą łatwo wpaść

Obieg cyrkulacyjny C.W.U. służy do utrzymania stałej temperatury ciepłej wody w punktach poboru, co zapewnia natychmiastowy dostęp do gorącej wody. Jest to jednak zupełnie inny obieg niż ten, który odpowiada za podgrzewanie i przechowywanie wody w zasobniku. Montaż naczynia wzbiorczego na pętli cyrkulacyjnej jest błędem, ponieważ nie rozwiązuje problemu wzrostu objętości wody w samym zasobniku. Naczynie w tym miejscu będzie nieskuteczne i nie zapewni odpowiedniej ochrony instalacji.

Przygotowanie do montażu: Jak ustawić ciśnienie wstępne w naczyniu?

Samo prawidłowe umiejscowienie naczynia to nie wszystko. Kluczowe dla jego efektywnego działania jest odpowiednie ciśnienie wstępne w komorze powietrznej. Niewłaściwie ustawione ciśnienie może zniweczyć jego ochronne właściwości.

Czym jest ciśnienie wstępne i dlaczego jest tak ważne?

Ciśnienie wstępne to ciśnienie powietrza w komorze powietrznej naczynia wzbiorczego, ustalone fabrycznie lub przez instalatora przed podłączeniem naczynia do instalacji. Jest ono niezwykle ważne, ponieważ określa ono, przy jakim ciśnieniu w instalacji C.W.U. membrana zacznie się uginać i kompensować wzrost objętości wody. Prawidłowo ustawione ciśnienie wstępne zapewnia, że naczynie będzie działać efektywnie w całym zakresie ciśnień roboczych instalacji, chroniąc ją przed uszkodzeniem.

Jak dostosować ciśnienie naczynia do ciśnienia w Twojej instalacji wodociągowej?

Ogólna zasada mówi, że ciśnienie wstępne w naczyniu wzbiorczym do C.W.U. powinno być niższe od ciśnienia statycznego w instalacji wodociągowej o około 0,2-0,3 bara. Dla typowych instalacji C.W.U. często zaleca się ciśnienie wstępne na poziomie około 3,5 bara. Aby prawidłowo ustawić ciśnienie, należy najpierw zmierzyć ciśnienie statyczne w instalacji wodociągowej (np. za pomocą manometru podłączonego do kranu). Następnie, przy odłączonym od instalacji naczyniu i opróżnionym z wody, należy za pomocą pompki rowerowej lub kompresora z manometrem ustawić ciśnienie powietrza w naczyniu zgodnie z obliczoną wartością.

Czy Twoje naczynie wciąż działa? Proste sposoby na kontrolę i konserwację

Naczynie wzbiorcze, podobnie jak inne elementy instalacji, wymaga okresowej kontroli i konserwacji. Regularne przeglądy pozwolą na wczesne wykrycie ewentualnych problemów i zapewnią długą oraz bezawaryjną pracę całego systemu. Pamiętajmy również, że naczynia przeznaczone do C.W.U. muszą posiadać atest PZH, potwierdzający ich dopuszczenie do kontaktu z wodą pitną.

Jak sprawdzić, czy membrana w naczyniu nie jest uszkodzona?

Prostym sposobem na sprawdzenie stanu membrany jest naciśnięcie wentyla (podobnie jak w kole samochodowym) znajdującego się zazwyczaj na górze naczynia. Jeśli po naciśnięciu z wentyla wydostaje się tylko powietrze, membrana jest prawdopodobnie w dobrym stanie. Jeśli jednak oprócz powietrza wydostaje się woda, oznacza to, że membrana jest uszkodzona. W takiej sytuacji naczynie nie spełnia już swojej funkcji i wymaga natychmiastowej wymiany.

Przeczytaj również: Czy grzejnik olejowy może się zapalić? Oto, co musisz wiedzieć o bezpieczeństwie

Coroczna kontrola ciśnienia jak ją prawidłowo przeprowadzić?

Zaleca się przeprowadzanie corocznej kontroli ciśnienia w naczyniu wzbiorczym. Proces ten najlepiej wykonać, gdy instalacja jest opróżniona z wody lub gdy naczynie jest odłączone od instalacji. Po spuszczeniu ewentualnej wody z naczynia, należy ponownie napompować je do odpowiedniego ciśnienia wstępnego, zgodnie z wytycznymi dotyczącymi ciśnienia w danej instalacji. Warto również pamiętać o zalecanej pojemności naczynia zazwyczaj wynosi ona około 8-12% całkowitej pojemności podgrzewacza C.W.U. Dobór odpowiedniej wielkości naczynia jest równie ważny, co jego prawidłowy montaż i konserwacja.
