Jak podłączyć kominek z płaszczem wodnym? Układ zamknięty krok po kroku

Układ zamknięty dla kominka z płaszczem wodnym dlaczego to nowoczesny standard?

Współczesne instalacje grzewcze coraz częściej opierają się na zamkniętym obiegu wody. Dotyczy to również kominków z płaszczem wodnym. Zmiana przepisów w Polsce w 2009 roku otworzyła drogę do legalnego i bezpiecznego montażu takich urządzeń w układach zamkniętych, pod warunkiem zastosowania odpowiednich zabezpieczeń przed przegrzaniem. To kluczowy aspekt, który odróżnia nowoczesne podejście od starszych, często mniej bezpiecznych rozwiązań.

Różnice, które musisz znać: układ otwarty vs. zamknięty

Podstawowa różnica między układem otwartym a zamkniętym tkwi w sposobie zarządzania ciśnieniem w instalacji. W układzie otwartym woda ma swobodny kontakt z atmosferą poprzez otwarte naczynie wzbiorcze, co oznacza, że pracuje pod ciśnieniem atmosferycznym. Jest to rozwiązanie prostsze, ale mniej efektywne i potencjalnie bardziej narażone na korozję oraz wyparowywanie wody. Układ zamknięty, z kolei, jest hermetyczny. Woda krąży w szczelnie zamkniętym obiegu, a jej objętość i ciśnienie są stabilizowane przez przeponowe naczynie wzbiorcze oraz grupę bezpieczeństwa. Taki system pracuje pod kontrolowanym, wyższym ciśnieniem, co przekłada się na lepszą wydajność i mniejsze straty ciepła. Jest to również rozwiązanie bardziej kompatybilne z nowoczesnymi systemami grzewczymi, które często wymagają pracy w podwyższonym ciśnieniu.

Korzyści z wyboru układu zamkniętego: wydajność i kompatybilność z nowymi instalacjami

• Zwiększona wydajność: Układ zamknięty pozwala na pracę instalacji w wyższych temperaturach, co przekłada się na efektywniejsze rozprowadzanie ciepła i szybsze dogrzewanie pomieszczeń.
• Brak parowania wody: Hermetyczność systemu eliminuje problem parowania wody, co oznacza mniejsze zużycie i brak konieczności częstego uzupełniania.
• Mniejsze ryzyko korozji: Brak kontaktu z tlenem zawartym w powietrzu znacząco ogranicza procesy korozyjne wewnątrz instalacji, przedłużając żywotność jej elementów.
• Łatwość integracji: Układ zamknięty doskonale współpracuje z innymi nowoczesnymi źródłami ciepła, takimi jak kotły gazowe, kotły olejowe czy pompy ciepła, tworząc efektywne systemy hybrydowe.
• Bezpieczeństwo: Przy odpowiednim zastosowaniu zabezpieczeń, układ zamknięty jest bezpieczniejszy, ponieważ pozwala na precyzyjną kontrolę ciśnienia i temperatury.

Wymagania prawne w Polsce co mówią przepisy o montażu kotłów stałopalnych?

Polskie prawo, w szczególności po zmianach wprowadzonych w 2009 roku, dopuszcza montaż kotłów na paliwo stałe, w tym kominków z płaszczem wodnym, w układach zamkniętych. Kluczowym warunkiem jest jednak zastosowanie odpowiednich zabezpieczeń przed przegrzaniem. Bez tych mechanizmów bezpieczeństwa, instalacja w układzie zamkniętym jest niedopuszczalna. Przepisy te mają na celu zapewnienie bezpieczeństwa użytkowników i zapobieganie potencjalnie groźnym awariom, takim jak zagotowanie wody czy gwałtowny wzrost ciśnienia w systemie.

Anatomia bezpiecznej instalacji: kluczowe komponenty, które musisz uwzględnić

Zbudowanie bezpiecznej i wydajnej instalacji kominka z płaszczem wodnym w układzie zamkniętym wymaga zastosowania szeregu specjalistycznych komponentów. Każdy z nich pełni kluczową rolę w zapewnieniu prawidłowego działania systemu i ochronie przed awariami. Poniżej przedstawiamy najważniejsze z nich:

Serce układu: jaki wkład kominkowy wybrać do pracy pod ciśnieniem?

Podstawowym elementem jest oczywiście wkład kominkowy. W przypadku instalacji w układzie zamkniętym, absolutnie niezbędne jest wybranie modelu fabrycznie przystosowanego do pracy pod ciśnieniem. Oznacza to, że wkład musi posiadać zintegrowaną wężownicę schładzającą. Jest to wewnętrzna, zazwyczaj miedziana, rurka, która stanowi kluczowy element systemu bezpieczeństwa, chroniąc przed przegrzaniem.

Gwarancja bezpieczeństwa nr 1: rola wężownicy schładzającej i zaworu termicznego (DBV/STS)

Wężownica schładzająca to metalowa rurka umieszczona w płaszczu wodnym kominka. Jej zadaniem jest odprowadzenie nadmiaru ciepła w sytuacjach awaryjnych. Kiedy temperatura wody w płaszczu przekroczy bezpieczny poziom (zazwyczaj 95-97°C), automatycznie otwierający się zawór termiczny (np. typu DBV, STS, SYR 5067) zaczyna przepuszczać zimną wodę wodociągową przez wężownicę. Ta zimna woda odbiera nadmiar ciepła z płaszcza, zapobiegając zagotowaniu wody w obiegu i potencjalnej eksplozji instalacji. Jest to podstawowy i niezawodny mechanizm bezpieczeństwa.

Gwarancja bezpieczeństwa nr 2: grupa bezpieczeństwa C. O. z zaworem ciśnieniowym

Kolejnym niezbędnym elementem jest grupa bezpieczeństwa C.O. Jest to kompaktowy moduł, który zazwyczaj zawiera trzy kluczowe komponenty: zawór bezpieczeństwa ciśnieniowego (najczęściej ustawiony na 2,5 bara), manometr do monitorowania ciśnienia w instalacji oraz odpowietrznik automatyczny. Zawór bezpieczeństwa chroni system przed nadmiernym wzrostem ciśnienia, automatycznie otwierając się i odprowadzając nadmiar wody. Manometr pozwala na bieżąco kontrolować parametry pracy, a odpowietrznik usuwa nagromadzone w instalacji powietrze, które mogłoby zakłócić jej działanie.

Stablizacja ciśnienia: jak dobrać i gdzie zamontować przeponowe naczynie wzbiorcze?

Przeponowe naczynie wzbiorcze (nazywane też naczyniem wyrównawczym lub przeponowym) jest kluczowe dla stabilizacji ciśnienia w układzie zamkniętym. Woda, podgrzewając się, zwiększa swoją objętość, a ochładzając zmniejsza. Naczynie wzbiorcze, dzięki umieszczonej w nim gumowej membranie (przeponie), kompensuje te zmiany objętości. Zapewnia to utrzymanie stałego, bezpiecznego ciśnienia w instalacji, chroniąc jej elementy przed uszkodzeniem. Dobór odpowiedniej pojemności naczynia zależy od wielkości instalacji, a jego prawidłowe umiejscowienie (zwykle na powrocie zimnej wody) jest istotne dla efektywności działania.

Wymuszenie obiegu: pompa cyrkulacyjna i jej prawidłowe umiejscowienie

Aby zapewnić ciągły przepływ podgrzanej wody z kominka do grzejników lub ogrzewania podłogowego, niezbędna jest pompa obiegowa. Pompa wymusza obieg wody w instalacji, zapewniając efektywne rozprowadzanie ciepła. Kluczowe jest jej prawidłowe umiejscowienie zazwyczaj montuje się ją na rurze powrotnej zimnej wody, przed kotłem lub wężownicą kominka. Ważne jest również zastosowanie zaworu zwrotnego zaraz za pompą, który zapobiega cofaniu się wody i niekontrolowanemu obiegowi grawitacyjnemu, szczególnie po wyłączeniu pompy.

Mózg operacji: funkcja sterownika elektronicznego

Nowoczesne instalacje z kominkiem z płaszczem wodnym są zazwyczaj wyposażone w sterownik elektroniczny. Pełni on rolę "mózgu" systemu, zarządzając pracą poszczególnych komponentów. Sterownik kontroluje załączanie i wyłączanie pompy obiegowej w zależności od temperatury wody, a także może zarządzać pracą przepustnicy powietrza do spalania, optymalizując proces spalania i dystrybucję ciepła. Dzięki niemu można ustawić priorytety pracy i zapewnić komfort cieplny.

Ochrona instalacji: dlaczego nie można zapomnieć o filtrze siatkowym?

Aby chronić delikatne elementy instalacji, takie jak pompa obiegowa czy zawory, przed zanieczyszczeniami, stosuje się filtr siatkowy. Jest on montowany na rurze powrotnej, przed pompą. Gromadzi on zanieczyszczenia, takie jak rdza, kamień czy resztki materiałów budowlanych, które mogły dostać się do obiegu. Regularne czyszczenie filtra jest kluczowe dla zapewnienia długiej i bezawaryjnej pracy całego systemu. Pominięcie tego elementu może prowadzić do szybkiego zużycia pompy i innych podzespołów.

Schemat podłączenia krok po kroku zobacz, jak to wszystko połączyć

Podłączenie kominka z płaszczem wodnym do układu zamkniętego można zrealizować na kilka sposobów. Dwa najpopularniejsze warianty to podłączenie bezpośrednie z wykorzystaniem wbudowanej wężownicy schładzającej oraz podłączenie pośrednie przez płytowy wymiennik ciepła. Każde z tych rozwiązań ma swoje specyficzne cechy i zastosowania.

Wariant A: Podłączenie bezpośrednie z wbudowaną wężownicą schładzającą (schemat ideowy)

Ten wariant zakłada bezpośrednie wpięcie kominka z fabrycznie wbudowaną wężownicą schładzającą do istniejącej lub nowej instalacji centralnego ogrzewania działającej w układzie zamkniętym. Woda z instalacji C.O. przepływa przez płaszcz wodny kominka, odbierając ciepło z paleniska. W przypadku wzrostu temperatury powyżej bezpiecznego poziomu, uruchamia się wężownica schładzająca, która odprowadza nadmiar ciepła do sieci wodociągowej. Ciepło wytworzone w kominku jest następnie rozprowadzane po domu za pomocą grzejników lub systemu ogrzewania podłogowego, podobnie jak w przypadku tradycyjnego kotła.

Opis schematu: umiejscowienie pompy, grupy bezpieczeństwa i naczynia wzbiorczego

W schemacie bezpośredniego podłączenia kluczowe jest prawidłowe rozmieszczenie komponentów. Pompa obiegowa powinna być zamontowana na rurze powrotnej, przed wkładem kominkowym, aby zapewnić ciągły przepływ wody przez płaszcz. Grupa bezpieczeństwa C.O., zawierająca zawór bezpieczeństwa, manometr i odpowietrznik, jest zazwyczaj montowana na rurze powrotnej lub na kotle, w miejscu łatwo dostępnym do kontroli. Przeponowe naczynie wzbiorcze powinno być podłączone do instalacji na rurze powrotnej, przed pompą, aby efektywnie kompensować zmiany objętości wody. Ważne jest, aby wszystkie te elementy były zamontowane w sposób umożliwiający łatwy dostęp do konserwacji i ewentualnych napraw.

Podłączenie wężownicy: jak prawidłowo doprowadzić wodę wodociągową i odpływ do kanalizacji?

Prawidłowe podłączenie wężownicy schładzającej jest absolutnie kluczowe dla bezpieczeństwa. Do wężownicy należy doprowadzić zimną wodę wodociągową za pomocą dedykowanego przyłącza, które jest kontrolowane przez zawór termiczny. W przypadku zadziałania zaworu, zimna woda popłynie przez wężownicę, schładzając płaszcz kominka. Woda schłodzona, wraz z nadmiarem wody z instalacji, musi być odprowadzona do kanalizacji. Należy zastosować odpowiednią średnicę rury odpływowej i upewnić się, że jest ona podłączona do systemu kanalizacyjnego zgodnie z obowiązującymi przepisami. Ważne jest, aby odpływ był drożny i nie stanowił przeszkody dla swobodnego przepływu wody.

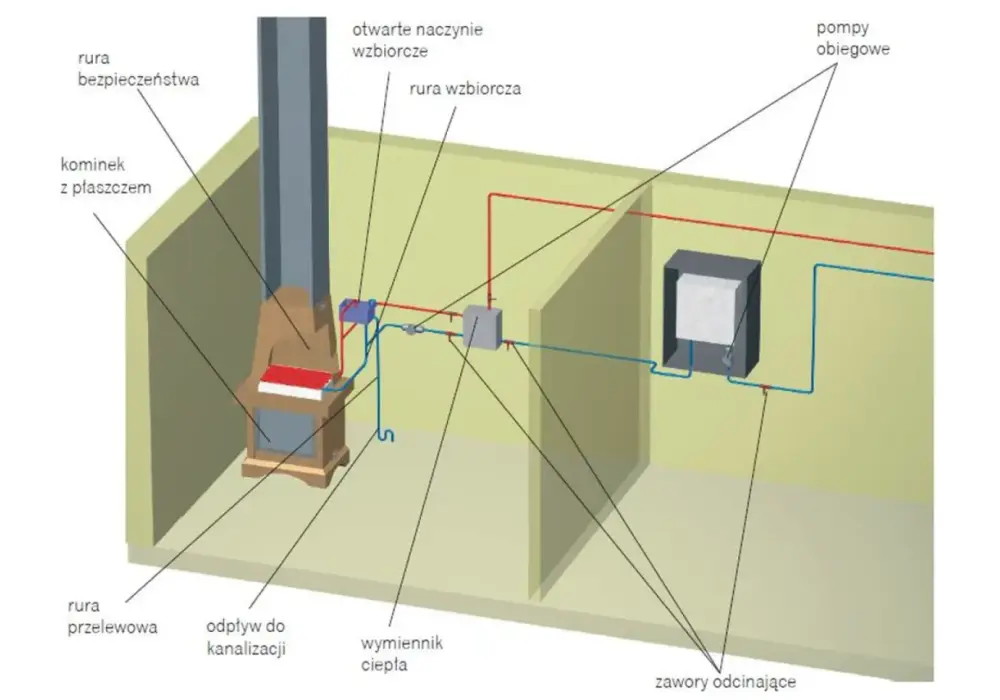

Wariant B: Podłączenie przez płytowy wymiennik ciepła (schemat ideowy)

Alternatywnym rozwiązaniem jest podłączenie kominka z płaszczem wodnym za pośrednictwem płytowego wymiennika ciepła. W tym wariancie kominek pracuje w małym, autonomicznym obiegu, który może być nawet otwarty (z małym naczyniem wzbiorczym) lub zamknięty. Ciepło z tego obiegu jest następnie przekazywane do głównej, zamkniętej instalacji C.O. poprzez płytowy wymiennik ciepła. Wymiennik działa na zasadzie wymiany ciepła między dwoma niezależnymi strumieniami wody, bez ich fizycznego mieszania.

Kiedy warto zastosować wymiennik ciepła? Zalety rozdzielenia obiegów

• Ochrona głównej instalacji: Wymiennik ciepła skutecznie izoluje główną instalację C.O. od potencjalnych zanieczyszczeń, które mogą pojawić się w obiegu kominka (np. produkty spalania, osady).
• Różne płyny grzewcze: Umożliwia stosowanie różnych płynów grzewczych w obu obiegach. Na przykład, w obiegu kominka można użyć wody, a w głównej instalacji C.O. glikolu, co jest korzystne w przypadku ryzyka zamarznięcia.
• Większa elastyczność: Rozdzielenie obiegów daje większą swobodę w doborze parametrów pracy dla każdego z nich, co może prowadzić do lepszej optymalizacji całego systemu.
• Łatwiejsza konserwacja: Ułatwia konserwację, ponieważ poszczególne obiegi są od siebie niezależne.

Najpoważniejsze błędy montażowe i ich katastrofalne skutki

Niewłaściwy montaż kominka z płaszczem wodnym w układzie zamkniętym może prowadzić do poważnych problemów, a nawet katastrofalnych awarii. Zignorowanie kluczowych zasad bezpieczeństwa i pominięcie niezbędnych komponentów to prosta droga do kłopotów. Według danych ekspertów, takich jak GeekTata, niewłaściwy montaż jest częstą przyczyną awarii, które mogą zagrażać bezpieczeństwu użytkowników.

1. Błąd nr 1: Montaż kominka bez fabrycznej wężownicy w układzie zamkniętym

   Jest to najpoważniejszy błąd, jaki można popełnić przy instalacji kominka z płaszczem wodnym w układzie zamkniętym. Kominek bez wbudowanej wężownicy schładzającej nie posiada mechanizmu awaryjnego odprowadzania nadmiaru ciepła. W przypadku awarii pompy lub przerwy w dostawie prądu, woda w płaszczu może szybko się zagotować. Prowadzi to do gwałtownego wzrostu ciśnienia, który może skutkować uszkodzeniem instalacji, a w skrajnych przypadkach nawet jej eksplozją. Konsekwencje są zazwyczaj bardzo kosztowne i niebezpieczne.

2. Błąd nr 2: Niewłaściwy dobór lub zła lokalizacja naczynia przeponowego

   Naczynie przeponowe jest kluczowe dla stabilizacji ciśnienia. Jeśli zostanie dobrane ze zbyt małą pojemnością w stosunku do wielkości instalacji, nie będzie w stanie skutecznie kompensować zmian objętości wody. Skutkuje to częstymi wahaniami ciśnienia, które mogą prowadzić do uszkodzenia zaworu bezpieczeństwa, pompy, a nawet do rozszczelnienia połączeń. Z kolei zła lokalizacja, np. montaż za pompą, może zaburzyć jego prawidłowe działanie.

3. Błąd nr 3: Brak zaworu zwrotnego za pompą i jego konsekwencje

   Pompa obiegowa wymusza przepływ wody w jednym kierunku. Bez zaworu zwrotnego, po jej wyłączeniu (np. podczas przerwy w dostawie prądu), woda może zacząć krążyć grawitacyjnie, zgodnie z naturalnym przepływem ciepłej wody do góry i zimnej na dół. W systemie hybrydowym, gdzie kominek współpracuje z innym źródłem ciepła, może to prowadzić do niepożądanego podgrzewania wody w kominku przez inne źródło, a także do strat ciepła i zakłóceń w pracy całego systemu.

4. Błąd nr 4: Pominięcie doprowadzenia powietrza do spalania z zewnątrz

   Kominki z płaszczem wodnym, podobnie jak inne urządzenia spalające paliwo, potrzebują dopływu świeżego powietrza do procesu spalania. Jeśli powietrze jest pobierane z pomieszczenia, w którym znajduje się kominek, może to prowadzić do jego wychładzania, a także do obniżenia jakości powietrza wewnątrz domu. Co gorsza, w przypadku nieprawidłowego ciągu kominowego, może dojść do cofania się spalin do pomieszczenia, co stanowi poważne zagrożenie zatrucia tlenkiem węgla. Zawsze należy zapewnić dedykowane doprowadzenie powietrza z zewnątrz.

5. Błąd nr 5: Nieprawidłowe podłączenie do komina

   Niewłaściwe podłączenie kominka do przewodu kominowego może skutkować problemami z ciągiem spalin. Zbyt długie, poziome odcinki, zbyt mała średnica lub brak odpowiedniego zaizolowania mogą prowadzić do niedopalania paliwa, osadzania się sadzy, a nawet do cofania się spalin. Prawidłowe podłączenie uwzględnia optymalną średnicę, odpowiednią wysokość i kąt nachylenia, a także zapewnia szczelność połączenia.

Integracja z istniejącą instalacją jak połączyć kominek z kotłem gazowym lub pompą ciepła?

Kominek z płaszczem wodnym może stanowić doskonałe uzupełnienie dla istniejących systemów grzewczych, takich jak kotły gazowe, olejowe czy pompy ciepła. Stworzenie efektywnego systemu hybrydowego pozwala na optymalizację kosztów ogrzewania i zwiększenie komfortu cieplnego. Kluczem do sukcesu jest odpowiednie połączenie tych źródeł ciepła oraz ich inteligentne sterowanie.

Wykorzystanie bufora ciepła jako sprzęgła hydraulicznego i magazynu energii

Najlepszym sposobem na integrację kominka z innymi źródłami ciepła jest zastosowanie bufora ciepła, zwanego również zbiornikiem akumulacyjnym. Bufor pełni podwójną rolę: jest sprzęgłem hydraulicznym oraz magazynem energii. Jako sprzęgło hydrauliczne, rozdziela on obiegi grzewcze różnych urządzeń, pozwalając im pracować niezależnie od siebie i z optymalnymi parametrami. Na przykład, kominek może pracować w swoim obiegu z wyższą temperaturą, a pompa ciepła w swoim, z niższą. Bufor gromadzi nadwyżki ciepła wyprodukowanego przez kominek (lub inne źródło), które następnie mogą być wykorzystane do dogrzewania domu w okresach, gdy kominek nie pracuje. To rozwiązanie pozwala na maksymalne wykorzystanie darmowego ciepła z drewna i zmniejsza częstotliwość uruchamiania kotła gazowego czy pompy ciepła.

Logika sterowania: jak ustawić priorytety pracy dla różnych źródeł ciepła?

Kluczowe dla efektywności systemu hybrydowego jest odpowiednie sterowanie. Nowoczesne sterowniki pozwalają na zaprogramowanie logiki pracy, która określa priorytety dla poszczególnych źródeł ciepła. Zazwyczaj priorytetem jest wykorzystanie najtańszego lub najbardziej ekologicznego źródła, jakim jest kominek. Sterownik może uruchamiać pompę obiegową kominka tylko wtedy, gdy temperatura w płaszczu osiągnie określony poziom. Gdy kominek przestaje pracować lub nie jest w stanie pokryć zapotrzebowania na ciepło, sterownik automatycznie przełącza się na inne źródło, np. kocioł gazowy lub pompę ciepła. Można również ustawić harmonogramy pracy, uwzględniające np. tańszą taryfę prądu dla pompy ciepła.

Uruchomienie i eksploatacja: o czym pamiętać, by cieszyć się ciepłem bez awarii?

Po zakończeniu montażu, kluczowe jest prawidłowe pierwsze uruchomienie instalacji oraz regularna konserwacja. Te czynności zapewnią bezpieczeństwo, długowieczność systemu i jego efektywną pracę przez wiele lat.

1. Pierwsze uruchomienie: odpowietrzanie i próba ciśnieniowa instalacji

   1. Odpowietrzanie systemu: Po napełnieniu instalacji wodą, należy ją dokładnie odpowietrzyć. Rozpocznij od odpowietrzników umieszczonych najwyżej w systemie. Otwieraj je stopniowo, aż zacznie wypływać czysta woda bez pęcherzyków powietrza. Upewnij się, że odpowietrznik automatyczny na grupie bezpieczeństwa również działa poprawnie. Brak odpowietrzenia może prowadzić do problemów z obiegiem wody i hałasu.

   2. Próba ciśnieniowa: Po odpowietrzeniu, należy przeprowadzić próbę ciśnieniową. Napełnij instalację wodą do ciśnienia roboczego (zazwyczaj 1,5-2 bary) i pozostaw ją na co najmniej 24 godziny. W tym czasie należy regularnie kontrolować ciśnienie. Jeśli ciśnienie spadnie, oznacza to, że w instalacji występuje nieszczelność, którą należy zlokalizować i naprawić przed uruchomieniem kominka.

2. Przeczytaj również: Gdzie nie układać ogrzewania podłogowego, aby uniknąć kosztownych błędów

   Regularna konserwacja: co i jak często kontrolować?

   • Ciśnienie w instalacji: Codziennie kontroluj ciśnienie na manometrze. Powinno ono mieścić się w zakresie zalecanym przez producenta (zwykle 1,5-2 bary w zimnej instalacji).
   • Stan filtra siatkowego: Filtr należy czyścić regularnie, w zależności od stopnia zabrudzenia instalacji. Zazwyczaj wystarczy raz na kilka miesięcy, ale w nowszych instalacjach może być konieczne częstsze czyszczenie.
   • Czyszczenie komory spalania: Popiół i sadzę z komory spalania należy usuwać regularnie, aby zapewnić optymalne warunki spalania. Częstotliwość zależy od intensywności użytkowania kominka.
   • Przegląd wężownicy schładzającej i zaworu termicznego: Raz w roku warto sprawdzić drożność wężownicy oraz prawidłowe działanie zaworu termicznego. Można to zrobić, celowo przegrzewając instalację (pod nadzorem!) i obserwując reakcję zaworu.
   • Kontrola szczelności: Regularnie wizualnie sprawdzaj wszystkie połączenia pod kątem ewentualnych wycieków.
   • Przegląd komina: Przewód kominowy powinien być regularnie czyszczony przez kominiarza (co najmniej raz na kilka miesięcy), aby zapewnić prawidłowy ciąg spalin.

   Niektóre z tych czynności, jak przegląd wężownicy czy czyszczenie komina, najlepiej zlecić wykwalifikowanemu specjaliście.
