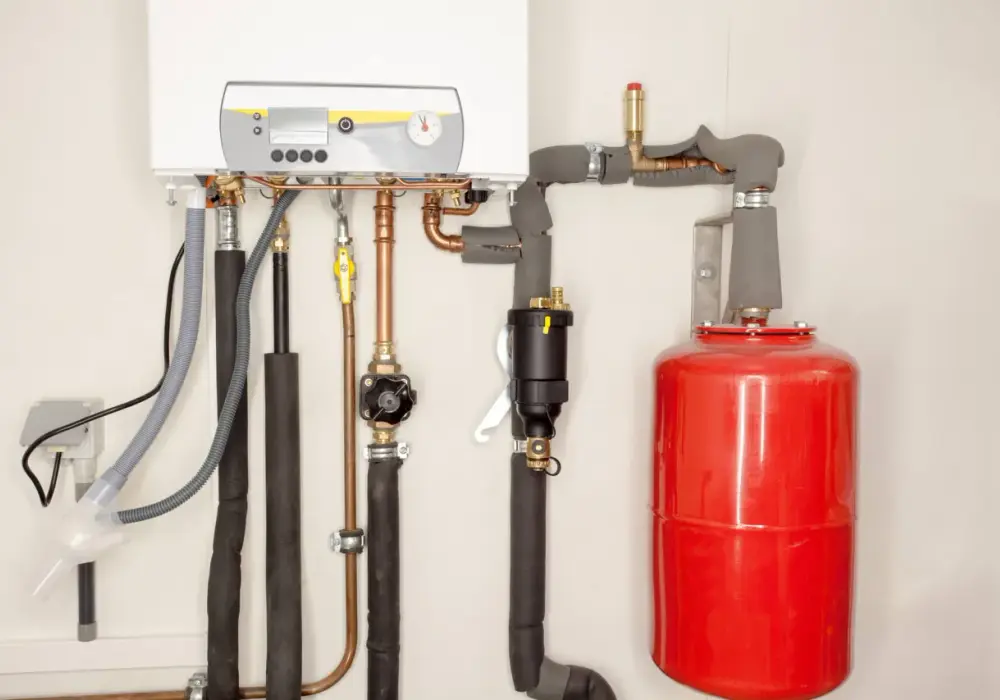

Naczynie przeponowe: na zasilaniu czy powrocie? Poznaj prawdę!

Naczynie przeponowe, często nazywane zbiornikiem wzbiorczym, jest nieodzownym elementem każdej zamkniętej instalacji centralnego ogrzewania. Jego rola wykracza poza zwykłe zabezpieczenie; jest to kluczowy komponent zapewniający stabilność ciśnienia, efektywność pracy systemu i długowieczność jego podzespołów. Choć jego podstawowa funkcja wydaje się prosta kompensacja zmian objętości wody to prawidłowy montaż, a zwłaszcza wybór miejsca instalacji, ma fundamentalne znaczenie. W niniejszym artykule zgłębimy tajniki poprawnego umiejscowienia naczynia przeponowego, wyjaśnimy, dlaczego lokalizacja na rurze powrotnej jest uznawana za standard, a montaż na zasilaniu za ryzykowne odstępstwo od reguły. Przyjrzymy się również najczęstszym błędom, które mogą negatywnie wpłynąć na działanie tego ważnego elementu.

Krótka odpowiedź brzmi: nie powinno. Wyjaśniamy, dlaczego lokalizacja naczynia przeponowego ma fundamentalne znaczenie

Zanim zagłębimy się w niuanse montażu, warto przypomnieć sobie podstawową rolę, jaką naczynie przeponowe odgrywa w naszym systemie grzewczym. Jest to element, którego obecność jest wręcz wymagana przez przepisy techniczne i zdrowy rozsądek instalacyjny. Jego zadaniem jest zapewnienie bezpieczeństwa i stabilności pracy całej instalacji.

Jaka jest rola naczynia przeponowego w Twojej instalacji CO?

Naczynie przeponowe pełni funkcję zabezpieczającą, chroniąc instalację grzewczą przed nadmiernym wzrostem ciśnienia. Składa się ze stalowego zbiornika, w którym elastyczna membrana dzieli wnętrze na dwie części: wodną i gazową, zazwyczaj wypełnioną azotem. Jego głównym zadaniem jest kompensacja zmian objętości wody, które nieuchronnie zachodzą podczas jej podgrzewania i stygnięcia w obiegu grzewczym. Bez naczynia przeponowego, nagły wzrost ciśnienia mógłby doprowadzić do uszkodzenia rur, kotła lub innych komponentów systemu.

Zrozumieć fizykę: dlaczego woda w rurach potrzebuje "dodatkowej przestrzeni"?

Podstawą działania naczynia przeponowego jest zjawisko rozszerzalności cieplnej wody. Woda, podobnie jak większość substancji, zwiększa swoją objętość wraz ze wzrostem temperatury. W zamkniętym układzie centralnego ogrzewania, gdzie objętość rur i grzejników jest stała, podgrzewanie wody prowadziłoby do gwałtownego i niebezpiecznego wzrostu ciśnienia. Naczynie przeponowe stanowi bufor, który absorbuje tę zwiększoną objętość wody, pozwalając jej na swobodne rozszerzanie się bez przekraczania dopuszczalnych wartości ciśnienia w instalacji. Membrana ugina się pod naporem wody, sprężając gaz po drugiej stronie, co zapewnia elastyczność i stabilność ciśnienia w systemie.

Montaż na powrocie złoty standard w instalatorstwie. Dlaczego to jedyne słuszne rozwiązanie?

W świecie instalacji grzewczych istnieją pewne zasady, które są powszechnie akceptowane i uznawane za najlepszą praktykę. Jedną z nich jest montaż naczynia przeponowego na rurze powrotnej. To nie jest kwestia preferencji, ale wynik głębokiego zrozumienia fizyki procesów zachodzących w instalacji i dbałości o jej długoterminową sprawność. Przyjrzyjmy się, dlaczego ta lokalizacja jest tak ceniona.

Argument 1: Niższa temperatura, czyli dłuższe i bezawaryjne życie membrany

Jednym z najważniejszych powodów montażu naczynia przeponowego na rurze powrotnej jest ochrona membrany przed wysoką temperaturą. Woda powracająca z instalacji grzewczej do kotła ma znacznie niższą temperaturę niż woda zasilająca, która opuszcza kocioł. Guma, z której wykonana jest membrana, jest wrażliwa na wysokie temperatury. Ciągłe narażenie na gorącą wodę (jak miałoby to miejsce przy montażu na zasilaniu) prowadziłoby do przyspieszonego starzenia się materiału, utraty elastyczności, a w konsekwencji do pęknięcia membrany. Montaż na powrocie, gdzie temperatura jest niższa, znacząco wydłuża żywotność membrany, zapewniając bezawaryjną pracę naczynia przez wiele lat.

Argument 2: Ochrona serca instalacji jak lokalizacja naczynia wpływa na pracę pompy obiegowej?

Kolejnym kluczowym aspektem jest wpływ lokalizacji naczynia na pracę pompy obiegowej. Zgodnie z zaleceniami, naczynie przeponowe powinno być montowane na rurze powrotnej, po stronie ssawnej pompy obiegowej, możliwie blisko kotła. Taka konfiguracja zapewnia stabilny rozkład ciśnienia w całej instalacji i, co najważniejsze, chroni pompę przed zjawiskiem kawitacji. Kawitacja to tworzenie się pęcherzyków pary wodnej (próżniowych) w płynie pod wpływem lokalnego spadku ciśnienia, a następnie ich implozja, która może prowadzić do poważnych uszkodzeń wirnika pompy i generować hałas. Montaż naczynia przed pompą stabilizuje ciśnienie w punkcie zasysania, eliminując ryzyko kawitacji i zapewniając płynną, cichą oraz efektywną pracę pompy obiegowej.

Gdzie dokładnie na powrocie? Idealne miejsce montażu krok po kroku

Aby zapewnić optymalne działanie i maksymalną ochronę, naczynie przeponowe powinno być zamontowane w ściśle określonym miejscu na rurze powrotnej. Oto idealne umiejscowienie:

1. Na rurze powrotnej: Bezpośrednio na rurze, którą woda wraca z instalacji do kotła.
2. Przed pompą obiegową: Zawsze przed pompą, patrząc na kierunek przepływu wody. Jest to kluczowe dla ochrony pompy przed kawitacją.
3. Możliwie blisko kotła: Im bliżej kotła, tym lepiej, ponieważ minimalizuje to odległość, na której mogą wystąpić wahania ciśnienia.
4. Zawsze z armaturą serwisową: Niezbędne jest zamontowanie zaworu odcinającego z możliwością opróżnienia naczynia (np. zawór kulowy z króćcem spustowym) oraz manometru, co umożliwi kontrolę ciśnienia wstępnego i serwisowanie bez konieczności spuszczania wody z całej instalacji.
5. W odpowiedniej pozycji: Naczynie powinno być zamontowane w pozycji pionowej, z króćcem przyłączeniowym skierowanym do dołu, aby uniknąć gromadzenia się powietrza w górnej części naczynia.

A co, jeśli naczynie jest na zasilaniu? Analiza potencjalnych problemów i ryzyk

Chociaż teoretycznie możliwe jest podłączenie naczynia przeponowego do rury zasilającej, praktyka instalacyjna i wiedza techniczna zdecydowanie odradzają takie rozwiązanie. Konsekwencje mogą być dalekosiężne i kosztowne, wpływając negatywnie na żywotność całego systemu grzewczego.

Czy montaż na zasilaniu to błąd w sztuce instalacyjnej?

Z perspektywy zasad sztuki instalacyjnej i zaleceń większości producentów, montaż naczynia przeponowego na zasilaniu jest uznawany za błąd. Nie jest to działanie, które uniemożliwiłoby działanie instalacji, ale drastycznie obniży jej niezawodność i żywotność. Woda opuszczająca kocioł na rurze zasilającej osiąga najwyższe temperatury w całym obiegu. Narażanie na nie membrany naczynia przeponowego jest głównym powodem, dla którego specjaliści odradzają takie rozwiązanie. Według danych Poradnik Inżyniera, montaż na zasilaniu jest "uznawany za rozwiązanie niezalecane i potencjalnie ryzykowne".

Skutki uboczne złej lokalizacji: od pękniętej membrany po zapowietrzony układ

Konsekwencje montażu naczynia przeponowego na rurze zasilającej mogą być kosztowne i uciążliwe:

• Przyspieszone zużycie i pęknięcie membrany: Wysoka temperatura wody na zasilaniu powoduje szybkie starzenie się gumowej membrany. Staje się ona sztywna, traci elastyczność i jest znacznie bardziej podatna na pęknięcia. Pęknięta membrana oznacza utratę funkcji naczynia i brak ochrony przed wzrostem ciśnienia.
• Niestabilna praca układu ciśnieniowego: Zła lokalizacja może prowadzić do niestabilności ciśnienia w instalacji, co objawia się częstszymi interwencjami zaworu bezpieczeństwa oraz nieprawidłową pracą pompy obiegowej.
• Ryzyko kawitacji pompy: Chociaż naczynie jest na zasilaniu, jego wpływ na stabilizację ciśnienia przed pompą (która zazwyczaj jest na powrocie) jest znacznie mniejszy, co zwiększa ryzyko kawitacji i uszkodzenia pompy.
• Zapowietrzanie się instalacji: W przypadku uszkodzenia membrany i dostania się wody do części gazowej, naczynie może stać się źródłem powietrza w układzie, prowadząc do problemów z grzaniem i hałasów.

Czy istnieją sytuacje, w których montaż na zasilaniu jest dopuszczalny? Obalamy mity

W środowisku instalatorów krążą mity o dopuszczalności montażu naczynia na zasilaniu w "specyficznych" sytuacjach. Należy jednak jasno podkreślić, że nie ma technicznie uzasadnionych okoliczności, w których montaż na zasilaniu byłby preferowany lub równie dobry jak montaż na powrocie. Każda taka decyzja jest kompromisem, który wiąże się z akceptacją wyższego ryzyka awarii i krótszej żywotności komponentów. Nawet w przypadku ograniczeń przestrzennych, zawsze należy dążyć do umieszczenia naczynia na powrocie, ewentualnie stosując naczynia o specjalnej konstrukcji lub odpowiednio izolując naczynie, choć to drugie nie rozwiązuje problemu wpływu temperatury na membranę. Podsumowując, montaż na zasilaniu nie jest dopuszczalny jako standardowa praktyka i powinien być unikany.

To nie tylko lokalizacja! Najczęstsze błędy przy montażu i eksploatacji naczynia przeponowego

Prawidłowa lokalizacja naczynia przeponowego to podstawa, ale to nie jedyny aspekt, który decyduje o jego efektywności i trwałości. Istnieje szereg innych błędów, które mogą prowadzić do nieprawidłowej pracy systemu grzewczego, a nawet do jego uszkodzenia. Poniżej omawiamy najczęściej spotykane uchybienia.

Złe ciśnienie wstępne poduszki gazowej jak je prawidłowo ustawić i dlaczego jest kluczowe?

Ciśnienie wstępne w poduszce gazowej naczynia przeponowego jest absolutnie kluczowe dla jego prawidłowego funkcjonowania. Zbyt niskie lub zbyt wysokie ciśnienie wstępne uniemożliwia naczyniu efektywne kompensowanie zmian objętości wody. Zgodnie z zasadami, ciśnienie wstępne powinno być ustawione na wartość około 0,1-0,2 bara niższą niż ciśnienie napełnienia (spoczynkowe) zimnej instalacji. Jeśli ciśnienie wstępne jest zbyt niskie, naczynie szybko wypełni się wodą, zanim instalacja osiągnie odpowiednie ciśnienie robocze, co ograniczy jego zdolność do kompensacji. Jeśli jest zbyt wysokie, naczynie zacznie działać zbyt późno, co może prowadzić do nadmiernego wzrostu ciśnienia w układzie. Prawidłowe ustawienie ciśnienia wstępnego wymaga użycia manometru i pompy (najlepiej nożnej) do dopompowania lub spuszczenia powietrza, zawsze przy opróżnionym naczyniu.

Brak armatury serwisowej dlaczego mały zawór oszczędza mnonto czasu i pieniędzy?

Częstym, choć łatwym do uniknięcia błędem, jest brak odpowiedniej armatury serwisowej na przyłączu naczynia przeponowego. Chodzi tu przede wszystkim o zawór odcinający z możliwością opróżnienia naczynia (np. zawór kulowy z króćcem spustowym) oraz manometr. Taka armatura jest niezwykle ważna, ponieważ umożliwia:

• Kontrolę ciśnienia wstępnego: Regularne sprawdzanie i ewentualna korekta ciśnienia w poduszce gazowej.
• Serwisowanie i wymianę naczynia: Możliwość odcięcia naczynia od instalacji i jego opróżnienia bez konieczności spuszczania wody z całego systemu grzewczego. To oszczędza ogromną ilość czasu, wody i energii, a także eliminuje potrzebę ponownego napełniania i odpowietrzania całej instalacji.
• Diagnostykę: Ułatwia identyfikację problemów związanych z naczyniem.

Brak tej prostej armatury znacząco komplikuje wszelkie prace konserwacyjne i diagnostyczne, generując niepotrzebne koszty i przestoje w działaniu ogrzewania.

Przeczytaj również: Jak przewymiarować grzejniki do pompy ciepła, aby uniknąć problemów z ogrzewaniem

Montaż w nieprawidłowej pozycji czy to, jak wisi naczynie, ma znaczenie?

Tak, pozycja montażu naczynia przeponowego ma znaczenie, choć jest to często bagatelizowany aspekt. Najbardziej zalecaną pozycją jest montaż pionowy, z króćcem przyłączeniowym skierowanym do dołu. Taka orientacja minimalizuje ryzyko gromadzenia się powietrza w górnej części naczynia, co mogłoby zakłócać jego pracę. Powietrze, będąc lżejsze od wody, naturalnie gromadzi się w najwyższych punktach. W przypadku montażu poziomego lub z króćcem skierowanym do góry, w naczyniu mogą tworzyć się poduszki powietrzne, które zmniejszają efektywną objętość roboczą naczynia i mogą prowadzić do niestabilności ciśnienia w instalacji. Chociaż niektóre naczynia są przystosowane do montażu w różnych pozycjach, zawsze warto dążyć do pionowego ułożenia z króćcem w dół, aby zapewnić optymalne warunki pracy.

Jak zapewnić instalacji grzewczej długą i bezproblemową pracę? Kluczowe wnioski dla inwestora i instalatora

Prawidłowy montaż i regularna kontrola naczynia przeponowego to fundament długiej i bezawaryjnej pracy każdej instalacji centralnego ogrzewania. Zarówno dla inwestorów, jak i instalatorów, kluczowe jest zrozumienie, że oszczędności na tym elemencie lub ignorowanie zaleceń producentów i zasad sztuki instalacyjnej, prędzej czy później, doprowadzi do kosztownych awarii. Zapewnienie odpowiedniej lokalizacji naczynia (zawsze na powrocie, przed pompą, blisko kotła), precyzyjne ustawienie ciśnienia wstępnego oraz wyposażenie go w niezbędną armaturę serwisową to inwestycja w spokój ducha i efektywność systemu grzewczego. Regularne przeglądy i konserwacja, w tym kontrola ciśnienia w naczyniu, powinny stać się standardową praktyką. Pamiętajmy, że naczynie przeponowe to cichy strażnik naszej instalacji, a dbanie o niego to dbanie o komfort i bezpieczeństwo domowego ciepła.
