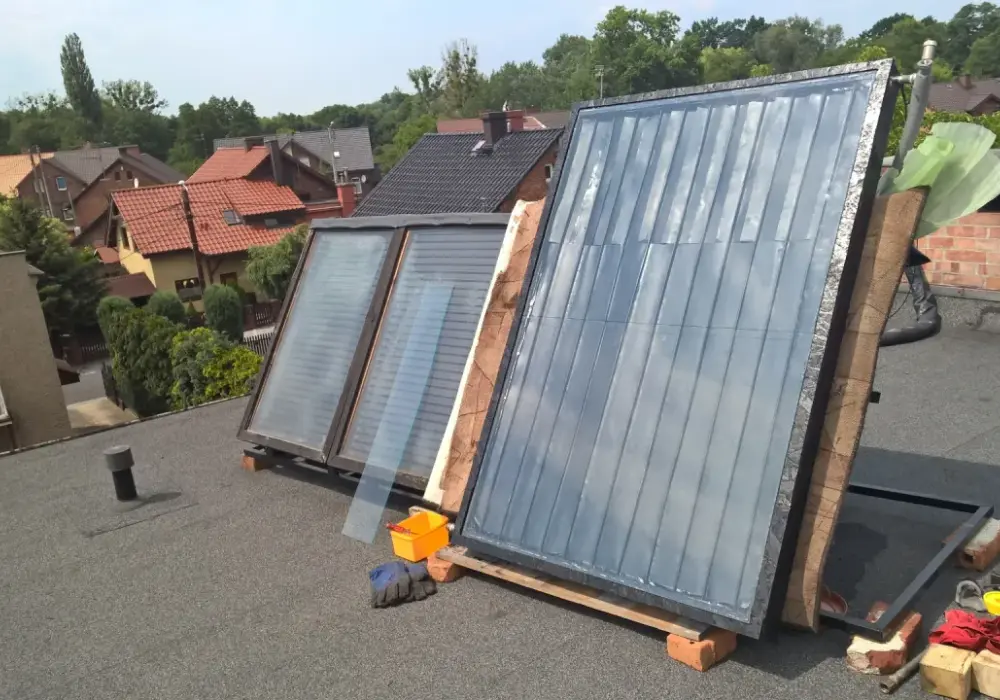

Jak zbudować kolektor słoneczny? Poradnik DIY i analiza opłacalności

Samodzielna budowa kolektora słonecznego to projekt, który może przynieść wymierne korzyści zarówno dla Twojego portfela, jak i dla środowiska. W tym artykule przeprowadzimy Cię krok po kroku przez cały proces, od wyboru odpowiedniej metody i materiałów, aż po podłączenie gotowego urządzenia do Twojej domowej instalacji. Dowiesz się, dlaczego warto zainwestować swój czas i wysiłek w takie przedsięwzięcie, jakie są jego kluczowe zalety i jak uniknąć najczęstszych błędów. Przygotuj się na praktyczny poradnik, który pozwoli Ci wykorzystać darmową energię słoneczną!

Dlaczego samodzielna budowa kolektora słonecznego to pomysł wart rozważenia?

Posiadanie własnego kolektora słonecznego to krok w stronę niezależności energetycznej i znaczącego obniżenia rachunków. Własnoręczne zbudowanie takiego urządzenia, czyli projekt typu DIY (Do It Yourself), niesie ze sobą dodatkowe korzyści, które wykraczają poza sam aspekt finansowy. To nie tylko sposób na pozyskanie darmowej energii, ale także okazja do zdobycia nowych umiejętności i satysfakcji z realizacji ambitnego zadania. W dzisiejszych czasach, gdy ceny energii stale rosną, a troska o środowisko staje się priorytetem, inwestycja w odnawialne źródła energii, nawet w tak prostej formie, jest niezwykle rozsądnym wyborem.

Oszczędność w portfelu: darmowa energia do grzania wody i niższe rachunki

Główną motywacją do budowy własnego kolektora słonecznego są oczywiście oszczędności. Według danych Czyste Ogrzewanie, samodzielnie zbudowana instalacja może pokryć nawet 100% zapotrzebowania na ciepłą wodę użytkową w miesiącach letnich, a w skali całego roku jej udział w pokryciu tych potrzeb wynosi zazwyczaj od 50% do 60%. Oznacza to znaczące zmniejszenie zużycia prądu lub gazu, które do tej pory były wykorzystywane do podgrzewania wody. Im większe zużycie ciepłej wody w gospodarstwie domowym, tym szybszy zwrot z inwestycji i tym większe miesięczne oszczędności. To realne pieniądze, które pozostają w Twoim budżecie.

Ekologia w praktyce: jak zmniejszyć swój ślad węglowy?

Wybierając energię słoneczną, wybierasz czystą i odnawialną alternatywę dla paliw kopalnych. Budując i użytkując własny kolektor słoneczny, bezpośrednio przyczyniasz się do redukcji emisji dwutlenku węgla (CO2) i innych szkodliwych substancji do atmosfery. To Twój osobisty wkład w walkę ze zmianami klimatycznymi i promowanie bardziej zrównoważonego stylu życia. Każda kilowatogodzina energii słonecznej, która zastępuje energię pochodzącą z węgla czy gazu, to krok w stronę zdrowszej planety dla nas i przyszłych pokoleń.

Satysfakcja z projektu DIY: duma z własnoręcznie wykonanej instalacji

Poza wymiernymi korzyściami finansowymi i ekologicznymi, budowa kolektora słonecznego metodą DIY daje ogromną satysfakcję. Samodzielne zaprojektowanie, zakupienie materiałów, a następnie złożenie działającego urządzenia to niezwykle budujące doświadczenie. Poczucie dumy z własnoręcznie wykonanej instalacji, która przynosi realne korzyści, jest bezcenne. To także doskonała okazja do nauki, rozwijania umiejętności manualnych i technicznych, a nawet do wspólnego spędzenia czasu z rodziną przy pożytecznym projekcie.

Zanim zaczniesz budowę kluczowe decyzje i planowanie

Zanim przystąpisz do cięcia, skręcania i malowania, kluczowe jest staranne zaplanowanie całego przedsięwzięcia. Dobre przygotowanie to połowa sukcesu, a w przypadku budowy kolektora słonecznego pozwala uniknąć wielu potencjalnych problemów i błędów, które mogłyby obniżyć jego wydajność lub skrócić żywotność. Zastanów się nad kilkoma fundamentalnymi kwestiami, które zdeterminują dalsze kroki.

Jaki typ kolektora wybrać? Porównanie popularnych konstrukcji DIY

W świecie DIY istnieje kilka sprawdzonych metod budowy kolektorów słonecznych. Najpopularniejszą i często polecaną w Polsce jest konstrukcja oparta na starym grzejniku panelowym. Grzejnik ten, pomalowany na czarno, doskonale spełnia rolę absorbera, a jego fabryczna konstrukcja ułatwia podłączenie do instalacji. Alternatywą są kolektory budowane od podstaw z rurek miedzianych ułożonych w kształt harfy lub meandra, które następnie są mocowane do blachy aluminiowej. Choć wymaga to więcej pracy i precyzji (np. lutowania), pozwala na lepsze dopasowanie rozmiaru i kształtu absorbera. Mniej popularne, ale wciąż możliwe do realizacji są konstrukcje z wykorzystaniem np. puszek aluminiowych. Wybór metody zależy od Twoich umiejętności, dostępności materiałów i oczekiwań co do wydajności.

Analiza kosztów: ile realnie zapłacisz za materiały do budowy kolektora?

Jedną z największych zalet budowy kolektora słonecznego metodą DIY jest jego relatywnie niski koszt. W zależności od tego, jak wiele materiałów uda Ci się pozyskać z odzysku lub kupić w atrakcyjnych cenach, całkowity wydatek może zamknąć się w przedziale od kilkuset do około 1500 złotych. Dla porównania, gotowe, fabrycznie nowe kolektory słoneczne to wydatek rzędu kilku tysięcy złotych. Kluczowe jest rozsądne podejście do zakupów poszukiwanie używanych grzejników, szyb czy materiałów izolacyjnych może znacząco obniżyć końcową cenę projektu.

Niezbędne narzędzia i miejsce pracy co musisz przygotować?

• Narzędzia: Do budowy kolektora słonecznego przydadzą Ci się podstawowe narzędzia, takie jak wiertarka z zestawem wierteł, piła (ręczna lub elektryczna) do cięcia drewna lub metalu, klucze nasadowe i płaskie, miarka, poziomica, śrubokręty, a także narzędzia do obróbki metalu, jeśli zdecydujesz się na konstrukcję z rurek miedzianych (np. palnik do lutowania, giętarka do rur).
• Miejsce pracy: Idealne miejsce do pracy to dobrze wentylowany garaż, warsztat lub nawet duży, zadaszony taras. Ważne, aby miejsce to było bezpieczne, chronione przed deszczem i miało dostęp do prądu, jeśli będziesz używać elektronarzędzi. Powinieneś mieć wystarczająco dużo przestrzeni, aby swobodnie manewrować elementami konstrukcji.

Gdzie zamontować kolektor? Optymalne ustawienie dla maksymalnej wydajności w Polsce

Lokalizacja i kąt nachylenia kolektora słonecznego mają fundamentalne znaczenie dla jego wydajności. W polskich warunkach klimatycznych optymalnym rozwiązaniem jest montaż kolektora skierowanego bezpośrednio na południe. Taka orientacja zapewnia największą ilość nasłonecznienia przez cały dzień. Kąt nachylenia powinien wynosić około 45 stopni. Taki kąt pozwala na maksymalne wykorzystanie energii słonecznej zarówno latem, gdy słońce jest wysoko na niebie, jak i zimą, gdy jego tor jest niższy. Należy również upewnić się, że w pobliżu nie ma przeszkód (drzewa, budynki), które mogłyby zacieniać kolektor, szczególnie w godzinach południowych.

Anatomia kolektora słonecznego: poznaj jego najważniejsze elementy

Każdy kolektor słoneczny, niezależnie od tego, czy jest to skomplikowana instalacja przemysłowa, czy prosty projekt DIY, składa się z kilku kluczowych komponentów. Zrozumienie ich funkcji jest niezbędne do poprawnego zaprojektowania i zbudowania efektywnego urządzenia. Przyjrzyjmy się bliżej poszczególnym elementom, które tworzą serce każdej instalacji solarnej.

Serce układu, czyli absorber co najlepiej pochłania ciepło?

Absorber to najważniejsza część kolektora, odpowiedzialna za przechwytywanie energii słonecznej i zamianę jej na ciepło. W projektach DIY najczęściej wykorzystuje się stare grzejniki panelowe, które po pomalowaniu na matową, czarną farbę o wysokiej odporności termicznej stają się wydajnym absorberem. Innym popularnym rozwiązaniem jest zastosowanie rurek miedzianych, ułożonych w odpowiedni wzór (np. meandrowy lub harfowy), które są następnie przymocowane do cienkiej blachy aluminiowej lub stalowej, również pomalowanej na czarno. Miedź doskonale przewodzi ciepło, a czarna powierzchnia maksymalizuje jego absorpcję. Czasem można spotkać też konstrukcje z puszek aluminiowych, które po odpowiednim przygotowaniu również mogą pełnić funkcję absorbera.

Izolacja termiczna: jak skutecznie zatrzymać ciepło wewnątrz kolektora?

Aby kolektor działał efektywnie, przechwycone ciepło musi zostać w nim jak najdłużej zatrzymane. Tutaj kluczową rolę odgrywa izolacja termiczna. Spód i boki obudowy kolektora należy starannie wyłożyć materiałem izolacyjnym, takim jak wełna mineralna lub specjalne płyty izolacyjne. Grubość izolacji powinna być odpowiednia, aby zminimalizować straty ciepła do otoczenia, zwłaszcza w chłodniejsze dni. Dobra izolacja sprawia, że więcej energii cieplnej trafia do płynu krążącego w kolektorze, zamiast uciekać na zewnątrz.

Przezroczyste przykrycie: rola szyby lub poliwęglanu w efekcie cieplarnianym

Przezroczyste przykrycie kolektora, najczęściej wykonane ze szkła (np. hartowanego lub ze starych okien) lub poliwęglanu komorowego, pełni dwie kluczowe funkcje. Po pierwsze, chroni absorber i izolację przed warunkami atmosferycznymi, takimi jak deszcz, śnieg czy kurz. Po drugie, tworzy tzw. efekt cieplarniany. Promienie słoneczne przenikają przez przezroczystą osłonę i ogrzewają absorber, ale ciepło promieniujące od absorbera ma utrudnioną drogę ucieczki na zewnątrz. Pozwala to na osiągnięcie znacznie wyższych temperatur wewnątrz kolektora niż temperatura otoczenia.

Solidna obudowa: ochrona konstrukcji przed wiatrem i deszczem

Obudowa jest niczym szkielet i pancerz dla całego kolektora. Zazwyczaj wykonuje się ją z drewnianych desek lub profili metalowych, tworząc solidną skrzynię. Jej zadaniem jest nie tylko utrzymanie wszystkich elementów kolektora we właściwym miejscu, ale także ochrona wrażliwego wnętrza przed wilgocią i uszkodzeniami mechanicznymi. Obudowa musi być trwała i odporna na działanie czynników atmosferycznych, takich jak wilgoć, zmiany temperatury czy promieniowanie UV, aby zapewnić długą żywotność całej konstrukcji.

Budowa kolektora krok po kroku: metoda z wykorzystaniem starego grzejnika

Przejdźmy teraz do praktycznej części naszego poradnika. Skupimy się na najpopularniejszej w Polsce metodzie budowy kolektora słonecznego wykorzystaniu starego grzejnika panelowego. Jest to rozwiązanie, które pozwala połączyć stosunkowo niski koszt z dobrą wydajnością, a jego wykonanie jest w zasięgu większości majsterkowiczów.

Krok 1: Przygotowanie grzejnika czyszczenie, malowanie i adaptacja

Pierwszym krokiem jest znalezienie odpowiedniego grzejnika. Najlepiej sprawdzi się stalowy grzejnik panelowy. Dokładnie oczyść go z kurzu, brudu i ewentualnej rdzy. Jeśli na powierzchni są ogniska korozji, warto je usunąć drucianą szczotką lub papierem ściernym. Następnie grzejnik należy pomalować specjalną, matową, czarną farbą odporną na wysokie temperatury. Matowa powierzchnia lepiej pochłania promieniowanie słoneczne. Upewnij się, że farba pokrywa całą powierzchnię grzejnika równomiernie. Grzejnik po tym etapie jest gotowy do pełnienia roli absorbera.

Krok 2: Konstrukcja ramy i obudowy wymiary i montaż

Teraz czas na budowę obudowy, która pomieści nasz grzejnik. Najczęściej wykorzystuje się do tego celu drewniane deski lub profile metalowe. Wymiary obudowy powinny być nieco większe niż wymiary grzejnika, aby zapewnić miejsce na izolację i ewentualne dodatkowe elementy. Grubość obudowy powinna być dostosowana do grubości izolacji, którą planujesz zastosować. Po zbudowaniu ramy, upewnij się, że jest ona solidna i stabilna. Warto ją zabezpieczyć przed wilgocią, np. poprzez pomalowanie lub zaimpregnowanie drewna.

Krok 3: Układanie izolacji termicznej na dnie skrzyni

Kolejnym ważnym etapem jest izolacja termiczna. Na dnie i bokach zbudowanej skrzyni należy ułożyć warstwę izolacyjną. Najlepszym materiałem do tego celu będzie wełna mineralna o odpowiedniej grubości (np. 5-10 cm). Izolacja zapobiegnie ucieczce ciepła z kolektora do otoczenia. Upewnij się, że izolacja jest dobrze dopasowana i nie ma żadnych szczelin, które mogłyby stanowić tzw. mostki termiczne. Całość można zabezpieczyć np. cienką sklejką lub płytą OSB, aby izolacja pozostała na swoim miejscu.

Krok 4: Montaż grzejnika w obudowie i podłączenie króćców

Gdy obudowa jest gotowa i zaizolowana, czas na montaż grzejnika. Umieść przygotowany, pomalowany na czarno grzejnik wewnątrz obudowy, na warstwie izolacji. Zabezpiecz go za pomocą odpowiednich mocowań, tak aby był stabilny i nie przesuwał się. Następnie podłącz króćce grzejnika do rur, które będą prowadzić do instalacji wodnej. Użyj odpowiednich złączek i uszczelnień, aby zapewnić pełną szczelność połączeń. To kluczowy moment, aby uniknąć późniejszych wycieków.

Krok 5: Uszczelnienie i montaż szyby czołowej

Ostatnim etapem budowy jest montaż przezroczystego przykrycia. Najczęściej wykorzystuje się do tego celu szybę ze starego okna lub płytę poliwęglanu komorowego. Szybę należy zamontować na górze obudowy, tak aby szczelnie ją zamknąć. Użyj uszczelniacza silikonowego lub gumowych uszczelek, aby zapobiec przedostawaniu się wilgoci do wnętrza kolektora i minimalizować straty ciepła. Upewnij się, że szyba jest stabilnie zamocowana i nie ma ryzyka jej wypadnięcia, na przykład pod wpływem wiatru.

Jak podłączyć kolektor do domowej instalacji wodnej?

Zbudowanie samego kolektora to dopiero połowa sukcesu. Aby mógł on efektywnie podgrzewać wodę w Twoim domu, musi zostać poprawnie podłączony do istniejącej instalacji wodnej. Integracja kolektora z domowym systemem wymaga kilku dodatkowych elementów i zrozumienia podstawowych zasad działania układu solarnego.

Wybór odpowiedniego bojlera: zasobnik z wężownicą to podstawa

Kolektor słoneczny nie podgrzewa wody bezpośrednio, lecz przekazuje ciepło do specjalnego zasobnika. Do współpracy z kolektorem niezbędny jest bojler z wężownicą. Jest to zbiornik na ciepłą wodę, który wewnątrz posiada dodatkową wężownicę (spiralę rurową). To właśnie w tej wężownicy krąży płyn z kolektora, oddając swoje ciepło wodzie użytkowej zgromadzonej w bojlerze. Standardowy bojler elektryczny, który podgrzewa wodę bezpośrednio grzałką, nie będzie odpowiedni do współpracy z kolektorem słonecznym.

Schemat instalacji: rola pompy obiegowej, sterownika i naczynia wzbiorczego

Aby zapewnić prawidłowe działanie układu solarnego, potrzebne są dodatkowe komponenty. Pompa obiegowa wymusza obieg płynu (wody lub płynu solarnego) między kolektorem a bojlerem. Sterownik solarny to "mózg" instalacji monitoruje temperaturę w kolektorze i bojlerze i na tej podstawie decyduje, kiedy włączyć lub wyłączyć pompę. Włącza ją, gdy temperatura w kolektorze jest wyższa niż w bojlerze, a wyłącza, gdy różnica temperatur jest zbyt mała lub gdy temperatura w kolektorze spadnie. Naczynie wzbiorcze (kompensacyjne) jest niezbędne w układach zamkniętych, aby zrekompensować zmiany objętości płynu pod wpływem temperatury i zapobiec nadmiernemu wzrostowi ciśnienia w instalacji.

Płyn solarny czy woda? Co powinno krążyć w Twoim kolektorze?

W instalacjach solarnych krąży specjalny płyn, który przenosi ciepło z kolektora do bojlera. Najczęściej stosuje się płyn solarny, czyli mieszaninę glikolu propylenowego z wodą. Glikol chroni układ przed zamarzaniem w zimie oraz zapobiega przegrzewaniu się instalacji latem, ponieważ ma wyższą temperaturę wrzenia niż czysta woda. W niektórych, prostszych instalacjach, szczególnie tam, gdzie ryzyko zamarznięcia jest minimalne (np. kolektory podłączone tylko latem), można rozważyć użycie czystej wody. Należy jednak pamiętać o jej wadach podatności na zamarzanie i niższej temperaturze wrzenia.

Najczęstsze błędy przy budowie domowego kolektora jak ich uniknąć?

Nawet najlepsze chęci i staranne wykonanie nie gwarantują sukcesu, jeśli popełnimy podstawowe błędy konstrukcyjne lub montażowe. Wiele z nich wynika z braku wiedzy lub pośpiechu. Poznanie najczęstszych pułapek pozwoli Ci ich uniknąć i cieszyć się w pełni wydajną instalacją przez wiele lat.

Błąd nr 1: Niewystarczająca izolacja i utrata cennego ciepła

Jednym z najczęstszych błędów jest zastosowanie zbyt cienkiej lub źle ułożonej izolacji termicznej. Kolektor, który nie jest odpowiednio zaizolowany, traci znaczną część wyprodukowanego ciepła, zwłaszcza w chłodniejsze dni lub w nocy. Skutkuje to znacznie niższą wydajnością i mniejszymi oszczędnościami. Pamiętaj, że dobra izolacja to podstawa efektywnego działania kolektora.

Błąd nr 2: Nieszczelności obudowy prowadzące do zawilgocenia

Niedostateczne uszczelnienie obudowy i połączeń może prowadzić do wnikania wilgoci do wnętrza kolektora. Wilgoć osadzająca się na izolacji obniża jej właściwości termiczne, a także może prowadzić do korozji elementów metalowych. W skrajnych przypadkach, zwłaszcza zimą, może dojść do zamarznięcia wody i uszkodzenia konstrukcji. Dokładne uszczelnienie jest kluczowe dla trwałości i wydajności kolektora.

Błąd nr 3: Złe umiejscowienie i kąt nachylenia kolektora

Jak już wspominaliśmy, lokalizacja i kąt nachylenia mają ogromne znaczenie. Montaż kolektora w miejscu zacienionym, skierowanego na wschód lub zachód zamiast na południe, albo pod niewłaściwym kątem, drastycznie obniży jego wydajność. Nawet najlepiej zbudowany kolektor nie będzie efektywny, jeśli nie będzie wystawiony na odpowiednią ilość promieni słonecznych przez odpowiednio długi czas.

Błąd nr 4: Problem przegrzewania się instalacji latem jak sobie z nim radzić?

Latem, gdy zapotrzebowanie na ciepłą wodę jest mniejsze, a słońce operuje najmocniej, kolektory mogą się przegrzewać. Zjawisko to może prowadzić do uszkodzenia płynu solarnego lub elementów instalacji. Aby temu zapobiec, ważne jest odpowiednie dobranie wielkości kolektora do zapotrzebowania, a także zastosowanie sterownika, który potrafi wyłączyć pompę, gdy temperatura w bojlerze osiągnie maksymalny poziom. W bardziej zaawansowanych systemach stosuje się dodatkowe rozwiązania odprowadzające nadmiar ciepła.

Czy samodzielna budowa kolektora naprawdę się opłaca? Bilans zysków i strat

Po omówieniu wszystkich aspektów technicznych i potencjalnych problemów, warto na koniec zadać sobie pytanie: czy budowa własnego kolektora słonecznego to inwestycja, która faktycznie się opłaca? Odpowiedź, biorąc pod uwagę polskie realia i dostępną technologię, jest zdecydowanie twierdząca. Bilans zysków i strat wypada na korzyść projektu DIY.

Porównanie kosztów: kolektor DIY vs. gotowy zestaw ze sklepu

Kluczową przewagą kolektora budowanego samodzielnie jest jego koszt. Jak już wspomnieliśmy, całkowity wydatek na materiały do budowy kolektora metodą DIY mieści się zazwyczaj w przedziale od kilkuset do około 1500 złotych. Gotowe, fabrycznie nowe kolektory słoneczne to zazwyczaj wydatek rzędu kilku tysięcy złotych, często przekraczający 3000-5000 zł za pojedynczy kolektor. Różnica jest zatem ogromna i stanowi główny argument przemawiający za rozwiązaniem DIY.

Szacowany czas zwrotu inwestycji w polskich warunkach

Dzięki niskim kosztom budowy i darmowej energii słonecznej, inwestycja w samodzielnie zbudowany kolektor słoneczny zwraca się stosunkowo szybko. W polskich warunkach klimatycznych, przy założeniu umiarkowanego zużycia ciepłej wody i prawidłowym montażu, czas zwrotu takiej inwestycji szacuje się zazwyczaj na kilka lat. Jest to znacznie krótszy okres niż w przypadku wielu innych inwestycji w domu, a korzyści finansowe odczuwalne są od pierwszego dnia działania instalacji.

Przeczytaj również: Dlaczego w ogrzewanych pomieszczeniach stosować nawilżacze powietrza dla zdrowia?

Wydajność w praktyce: ile ciepłej wody uzyskasz w słoneczny dzień?

Wydajność domowego kolektora słonecznego jest naprawdę imponująca. Jak podają źródła branżowe, w sezonie letnim, gdy słońce świeci najintensywniej, kolektor może pokryć nawet 100% zapotrzebowania na ciepłą wodę użytkową. W skali całego roku, mimo krótszych dni i mniejszego nasłonecznienia w okresie jesienno-zimowym, jego udział w pokryciu zapotrzebowania na c.w.u. wynosi średnio 50-60%. Oznacza to, że przez znaczną część roku możesz korzystać z darmowej ciepłej wody, znacząco redukując rachunki za energię.
