Prawidłowe podłączenie płytowego wymiennika ciepła to fundament, na którym opiera się efektywność i bezpieczeństwo całej instalacji grzewczej lub chłodniczej. Nie jest to jedynie kwestia estetyki czy chwilowej sprawności błędy na tym etapie mogą mieć długofalowe, negatywne konsekwencje, prowadząc do obniżenia wydajności, zwiększonych kosztów eksploatacji, a nawet przedwczesnych awarii. Zrozumienie schematów i zasad montażu, które zaraz przedstawię, jest kluczowe dla każdego, kto chce cieszyć się niezawodnym i ekonomicznym systemem, niezależnie od tego, czy jest to profesjonalny instalator, czy pasjonat majsterkowania.
Dlaczego poprawny schemat podłączenia wymiennika płytowego to absolutna podstawa?
Wymiennik płytowy to serce wielu nowoczesnych instalacji. Jego głównym zadaniem jest efektywne przekazywanie ciepła między dwoma niezależnymi obiegami na przykład między obiegiem kotła a instalacją grzewczą, czy między obiegiem pompy ciepła a systemem podłogowym. Niewłaściwe podłączenie tego kluczowego elementu może sprawić, że cała, często kosztowna inwestycja, stanie się nieefektywna. To właśnie tu zaczyna się droga do oszczędności lub, niestety, do niepotrzebnych wydatków.
Wydajność a kierunek przepływu jak jeden błąd może kosztować Cię 50% sprawności?
Podstawową zasadą, która decyduje o wydajności płytowego wymiennika ciepła, jest zasada przeciwprądu. Oznacza to, że gorące medium powinno płynąć w kierunku przeciwnym do zimnego. Dlaczego to tak ważne? Taki układ zapewnia największą możliwą różnicę temperatur na całej długości kanałów wymiennika, co przekłada się na maksymalną efektywność wymiany ciepła. Jak podaje Nordic-Sklep.pl, zaniechanie tej zasady może skutkować spadkiem sprawności urządzenia nawet o 30-50%. Wyobraźmy sobie, że płacimy za energię, która nie jest efektywnie wykorzystywana to realne pieniądze dosłownie ulatujące z komina lub tracone w postaci niewystarczającego ogrzewania. Dlatego zrozumienie i zastosowanie zasady przeciwprądu to nie tylko techniczna konieczność, ale przede wszystkim ekonomiczna rozsądność.
Bezpieczeństwo i żywotność instalacji rola wymiennika jako tarczy ochronnej systemu
Prawidłowo podłączony wymiennik płytowy działa jak tarcza ochronna dla całej instalacji. Jego kluczową funkcją jest rozdzielenie obiegów. Pozwala to na przykład na połączenie kotła na paliwo stałe, który często pracuje w układzie otwartym (podatnym na zanieczyszczenia i niższe ciśnienie), z instalacją grzewczą pracującą w układzie zamkniętym (wymagającym wyższego ciśnienia i czystości). Dzięki temu wrażliwe elementy, takie jak kocioł gazowy, pompa ciepła czy delikatne elementy instalacji grzewczej, są chronione przed szkodliwym działaniem zanieczyszczeń, korozją czy niepożądanymi wahaniami ciśnienia. To inwestycja w spokój i długowieczność całego systemu.
Zanim zaczniesz montaż: kluczowe zasady i oznaczenia, które musisz znać
Zanim sięgniemy po narzędzia i zaczniemy fizyczny montaż, musimy przyswoić kilka fundamentalnych zasad i nauczyć się odczytywać oznaczenia na samym wymienniku. To teoretyczne przygotowanie jest absolutnie kluczowe dla sukcesu praktycznego działania. Bez tej wiedzy łatwo popełnić błąd, który będzie nas kosztował czas i pieniądze.
Zasada przeciwprądu: fundament efektywnej wymiany ciepła
Powtórzmy to jeszcze raz, bo jest to najważniejsza zasada: przeciwprąd. Wyobraźmy sobie dwie równoległe rury, w których płyną płyny. W jednej rurze płynie gorąca woda z kotła, a w drugiej zimna woda z grzejników. Jeśli płyną one w tym samym kierunku, gorąca woda oddaje ciepło tylko w początkowej części wymiennika, a potem jej temperatura stopniowo spada, zbliżając się do temperatury zimnej wody. Efektywność jest niska. Natomiast gdy płyną w przeciwnych kierunkach, gorąca woda na całej długości spotyka się z coraz chłodniejszą wodą z drugiego obiegu, a zimna woda z kolei z coraz cieplejszą wodą z pierwszego obiegu. Dzięki temu różnica temperatur jest utrzymywana na wysokim poziomie przez cały czas, co maksymalizuje transfer ciepła. Według danych Nordic-Sklep.pl, właśnie dzięki tej zasadzie osiągamy optymalną wydajność wymiany ciepła.
Jak czytać oznaczenia na wymienniku? K1, K2, K3, K4 bez tajemnic
Większość płytowych wymienników ciepła posiada oznaczenia, które ułatwiają prawidłowe podłączenie. Najczęściej spotykamy się ze strzałkami na obudowie lub etykietami typu K1, K2, K3, K4. Te oznaczenia pomagają zidentyfikować, które przyłącze jest wejściem, a które wyjściem dla każdego z dwóch obiegów pierwotnego (np. z kotła) i wtórnego (np. do grzejników). Zazwyczaj K1 i K2 oznaczają przyłącza jednego obiegu, a K3 i K4 drugiego. Ważne jest, aby sprawdzić instrukcję producenta, ponieważ oznaczenia mogą się różnić. Zawsze należy podłączyć przepływ gorącego medium tak, aby płynęło ono w kierunku przeciwnym do przepływu zimnego medium w drugim obiegu. Pamiętajmy, że nawet jeśli oznaczenia sugerują jeden kierunek, w wielu modelach można je podłączyć odwrotnie, o ile zachowamy zasadę przeciwprądu dla obu obiegów.
Pozycja ma znaczenie: dlaczego wymiennik musi być zamontowany pionowo?
Kolejnym, niezwykle istotnym aspektem jest pozycja montażu wymiennika. Zdecydowanie zaleca się montaż w pozycji pionowej. Dlaczego? Ponieważ umożliwia to prawidłowe odpowietrzenie urządzenia. Powietrze, które gromadzi się w instalacji, ma naturalną tendencję do unoszenia się ku górze. W pionowo zamontowanym wymienniku, odpowietrznik umieszczony w najwyższym punkcie skutecznie usunie nagromadzone pęcherzyki powietrza. Montaż poziomy stwarza poważne ryzyko zapowietrzenia. Powietrze blokuje przepływ medium, tworzy zatory, powoduje hałas i znacząco obniża efektywność wymiany ciepła. Jest to jeden z tych prostych błędów, których łatwo uniknąć, a które mogą prowadzić do poważnych problemów z działaniem systemu.

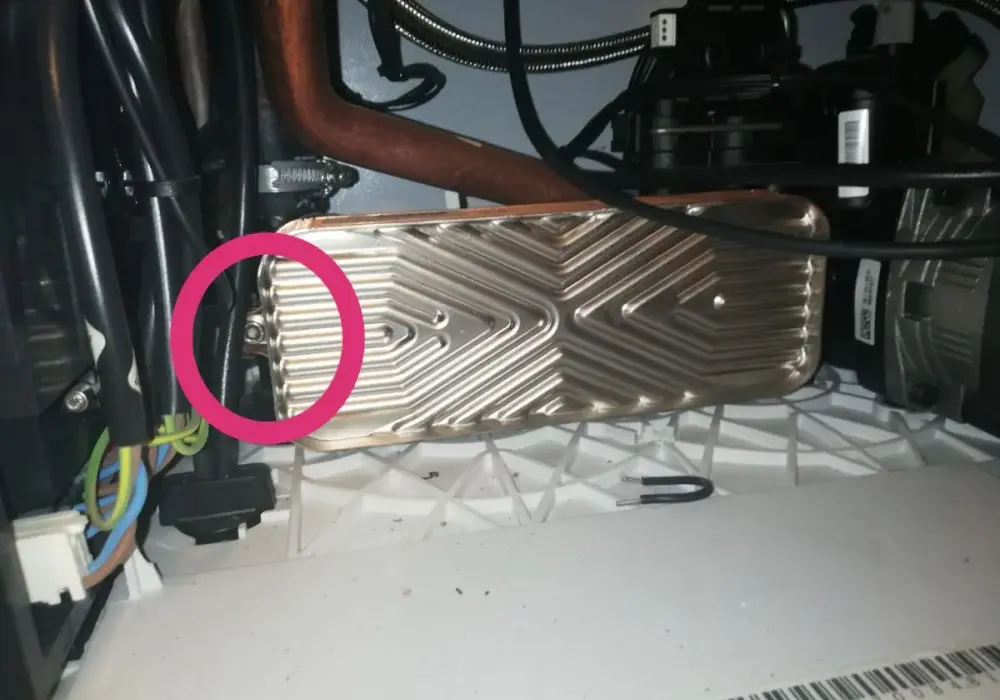

Uniwersalny schemat podłączenia wymiennika płytowego instrukcja krok po kroku
Teraz, gdy znamy podstawowe zasady, przejdźmy do praktycznego schematu podłączenia. Choć każdy system może mieć swoje specyficzne wymagania, istnieje uniwersalny zestaw elementów i kroków, które zapewnią prawidłowe działanie wymiennika.
Elementy obowiązkowe na schemacie: filtry siatkowe, zawory odcinające i odpowietrzniki
Aby wymiennik płytowy działał sprawnie i bezawaryjnie przez długie lata, na schemacie podłączenia muszą znaleźć się pewne kluczowe elementy:
- Filtry siatkowe: Są one absolutnie niezbędne i powinny być zamontowane na wejściu do wymiennika w obu obiegach zarówno w obiegu pierwotnym (np. z kotła), jak i wtórnym (np. do grzejników). Ich zadaniem jest wyłapywanie wszelkich zanieczyszczeń mechanicznych, takich jak rdza, osady czy piasek, które mogłyby zapchać wąskie kanaliki między płytami, prowadząc do spadku wydajności lub nawet uszkodzenia wymiennika.
- Zawory odcinające: Montaż zaworów odcinających przed i za wymiennikiem w każdym z obiegów jest kluczowy dla możliwości przeprowadzenia prac serwisowych lub konserwacyjnych. Dzięki nim można odizolować wymiennik od reszty instalacji bez konieczności opróżniania całego systemu, co znacznie ułatwia wymianę filtrów, czyszczenie czy ewentualną naprawę.
- Odpowietrzniki: Jak już wspominaliśmy, prawidłowe odpowietrzenie jest kluczowe. Odpowietrznik powinien być zamontowany w najwyższym punkcie instalacji, jak najbliżej wymiennika, aby umożliwić skuteczne usunięcie powietrza z układu.
Graficzny schemat podłączenia w przeciwprądzie jak to wygląda w praktyce?
Wyobraźmy sobie prostokątny wymiennik płytowy z czterema przyłączami rozmieszczonymi zazwyczaj po przekątnej na jego bokach. Aby zapewnić przepływ w przeciwprądzie, musimy podłączyć obieg pierwotny (np. gorący z kotła) do jednego z przyłączy, a jego wyjście do drugiego przyłącza tego samego obiegu. Następnie obieg wtórny (np. zimny do grzejników) podłączamy do pozostałych dwóch przyłączy. Kluczowe jest, aby medium gorące z obiegu pierwotnego płynęło w kierunku przeciwnym do medium zimnego z obiegu wtórnego. Jeśli oznaczenia K1-K4 są obecne, zazwyczaj K1 jest wejściem gorącego medium do obiegu pierwotnego, K2 wyjściem z obiegu pierwotnego, K3 wejściem zimnego medium do obiegu wtórnego, a K4 wyjściem z obiegu wtórnego. Wizualnie można to rozpoznać po tym, że wlot gorącego medium z jednego obiegu znajduje się naprzeciwko wylotu zimnego medium z drugiego obiegu, a wylot gorącego medium naprzeciwko wlotu zimnego medium. Taka konfiguracja zapewnia optymalny gradient temperatur.
Dobór średnic rur i wydajności pomp co musisz wiedzieć, by uniknąć problemów?
Sam wymiennik to nie wszystko. Aby system działał poprawnie, musimy zadbać o odpowiednie średnice rur i wydajność pomp. Zbyt małe średnice rur mogą powodować nadmierne spadki ciśnienia, ograniczając przepływ medium przez wymiennik i całą instalację. To z kolei może prowadzić do niedogrzania pomieszczeń i obniżenia efektywności wymiany ciepła. Z drugiej strony, zbyt duże rury mogą być nieekonomiczne i trudniejsze w montażu. Podobnie z pompą musi ona mieć odpowiednią wydajność (przepływ i podnoszenie ciśnienia), aby zapewnić właściwy transport ciepła przez wymiennik i całą instalację. Niewłaściwie dobrana pompa nie poradzi sobie z przepchnięciem odpowiedniej ilości medium, co skutkować będzie niską wydajnością systemu. Zawsze warto skonsultować się z fachowcem lub dokładnie przeanalizować specyfikację wymiennika i całej instalacji, aby dobrać te elementy optymalnie.
Praktyczne schematy podłączeń dla najpopularniejszych zastosowań
Wymienniki płytowe są niezwykle wszechstronne. Oto kilka najpopularniejszych zastosowań, wraz ze wskazówkami, na co zwrócić uwagę w każdym z nich.
Schemat: Wymiennik płytowy i kocioł na paliwo stałe w układzie otwartym i zamkniętym
Jest to jedno z najczęstszych zastosowań. Kotły na paliwo stałe często pracują w układzie otwartym, który jest bardziej podatny na zanieczyszczenia i niższe ciśnienie. Instalacja grzewcza (np. grzejniki czy ogrzewanie podłogowe) zazwyczaj działa w układzie zamkniętym, wymagającym wyższego ciśnienia i czystości. Wymiennik płytowy pełni tu rolę separatora. Gorąca woda z kotła (obiegu pierwotnego) przepływa przez jedną stronę wymiennika, oddając ciepło wodzie krążącej w obiegu grzewczym (obiegu wtórnym). Dzięki temu kocioł jest chroniony przed nadmiernym ciśnieniem i zanieczyszczeniami z instalacji grzewczej, a instalacja grzewcza otrzymuje stabilne źródło ciepła o kontrolowanej temperaturze.
Schemat: Jak podłączyć wymiennik do kotła gazowego, aby zoptymalizować jego pracę?
W przypadku kotłów gazowych wymiennik płytowy może pełnić kilka funkcji. Może służyć do rozdzielenia obiegu kotła od instalacji grzewczej, chroniąc kocioł przed zanieczyszczeniami, które mogłyby się pojawić w starszych instalacjach. Bardzo często wymiennik jest wykorzystywany do przygotowania ciepłej wody użytkowej (CWU) kocioł podgrzewa wodę w obiegu pierwotnym wymiennika, a ta z kolei błyskawicznie podgrzewa wodę użytkową w obiegu wtórnym. Takie rozwiązanie może zoptymalizować pracę kotła, pozwalając mu pracować z optymalną temperaturą i obciążeniem, a także zwiększyć jego żywotność poprzez ochronę przed osadami.
Schemat: Przygotowanie Ciepłej Wody Użytkowej (C. W. U. ) z użyciem wymiennika płytowego
Wymienniki płytowe są idealnym rozwiązaniem do szybkiego i efektywnego podgrzewania ciepłej wody użytkowej. W tym scenariuszu, gorąca woda z głównego źródła ciepła (np. kotła, pompy ciepła) przepływa przez jedną stronę wymiennika, a zimna woda wodociągowa przez drugą. Wymiana ciepła jest bardzo szybka, co pozwala na dostarczenie dużej ilości ciepłej wody na żądanie, bez potrzeby posiadania dużego zasobnika. Jest to rozwiązanie ekonomiczne i zajmujące mało miejsca, często stosowane w domach jednorodzinnych oraz w budynkach wielorodzinnych.
Schemat: Wymiennik płytowy jako kluczowy element instalacji z pompą ciepła
Pompy ciepła to nowoczesne i ekologiczne źródła ciepła. Wymienniki płytowe odgrywają w ich instalacjach kluczową rolę. Mogą być wykorzystywane do rozdzielania obiegu gruntowego (wymiennika pionowego lub poziomego) od obiegu grzewczego w budynku, chroniąc pompę ciepła przed zanieczyszczeniami i umożliwiając pracę w optymalnych warunkach. Często stosuje się je również do przygotowania ciepłej wody użytkowej, podobnie jak w przypadku kotłów gazowych. Integracja wymiennika z pompą ciepła zwiększa elastyczność systemu i pozwala na jego optymalne dopasowanie do potrzeb.
Schemat: Podłączenie wymiennika do instalacji solarnej na co zwrócić uwagę?
W instalacjach solarnych wymiennik płytowy służy do przekazania energii cieplnej zebranej przez kolektory słoneczne do zasobnika ciepłej wody użytkowej lub bezpośrednio do instalacji grzewczej. W obiegu pierwotnym wymiennika płynie zazwyczaj mieszanina glikolu (płynu solarnego), która krąży w kolektorach. W obiegu wtórnym płynie woda, która jest podgrzewana. Kluczowe jest tu zastosowanie wymiennika odpornego na działanie glikolu oraz zapewnienie odpowiedniej izolacji, aby zminimalizować straty ciepła. Wymiennik chroni również instalację przed ewentualnymi zanieczyszczeniami z glikolu.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu wymiennika
Nawet najlepszy sprzęt może zawieść, jeśli zostanie źle podłączony. Oto najczęstsze błędy, które mogą prowadzić do problemów z wymiennikiem i całą instalacją.
Pomylone kierunki przepływu utrata wydajności, którą odczujesz w portfelu
To absolutnie numer jeden na liście błędów. Niezachowanie zasady przeciwprądu, czyli podłączenie obu mediów w tym samym kierunku, drastycznie obniża efektywność wymiany ciepła. Jak już wspominałem, sprawność może spaść nawet o 30-50%. Oznacza to, że system będzie zużywał więcej energii, aby osiągnąć tę samą temperaturę, co bezpośrednio przełoży się na wyższe rachunki za ogrzewanie. To błąd, który jest łatwy do uniknięcia, a jego konsekwencje są bardzo dotkliwe finansowo.
Brak filtrów ochronnych prosta droga do zapchania i uszkodzenia płyt
Filtr siatkowy to niewielki element, ale jego brak lub niewłaściwe zamontowanie to prosta droga do problemów. Zanieczyszczenia obecne w instalacji (rdza z rur, kamień kotłowy, resztki materiałów budowlanych) mogą szybko zapchać wąskie kanaliki między płytami wymiennika. Skutkuje to spadkiem przepływu, obniżeniem wydajności, koniecznością częstego czyszczenia, a w skrajnych przypadkach nawet trwałym uszkodzeniem płyt i awarią urządzenia. Warto pamiętać, że wymiana uszkodzonego wymiennika jest znacznie kosztowniejsza niż instalacja kilku prostych filtrów.
Zapowietrzony układ jak nieprawidłowy montaż prowadzi do problemów z odpowietrzaniem?
Montaż wymiennika w poziomie, brak odpowietrzników lub ich niewłaściwe umiejscowienie to gwarancja problemów z zapowietrzeniem. Powietrze gromadzące się w wymienniku i instalacji działa jak izolator, blokując przepływ ciepła. Prowadzi to do nierównomiernego ogrzewania, hałasu w instalacji, a nawet przyspieszonej korozji metalowych elementów. Najważniejszą konsekwencją jest jednak drastyczne obniżenie efektywności wymiany ciepła, co oznacza, że system będzie działał znacznie słabiej, zużywając przy tym więcej energii.
Niewłaściwe dokręcenie przyłączy i brak testu szczelności ryzyko, którego nie warto podejmować
Po podłączeniu wszystkich rur, kluczowe jest ich prawidłowe dokręcenie. Zbyt słabe połączenie może prowadzić do nieszczelności i wycieków, które mogą uszkodzić mienie lub spowodować awarię systemu. Z kolei zbyt mocne dokręcenie może uszkodzić gwinty lub same przyłącza. Co równie ważne, po zakończeniu montażu nie wolno zapominać o próbie szczelności. Jest to proces, w którym instalacja jest napełniana wodą pod ciśnieniem, aby sprawdzić, czy nie ma żadnych przecieków. Pominięcie tego kroku to ogromne ryzyko, które może skończyć się zalaniem pomieszczenia i kosztownymi naprawami.
Instalacja zakończona co dalej? Ostateczne kroki do pełnej wydajności
Montaż fizyczny to nie koniec. Aby wymiennik działał optymalnie i służył nam przez lata, musimy wykonać jeszcze kilka ważnych kroków. To często pomijane detale, które jednak mają ogromny wpływ na efektywność i ekonomię naszego systemu.
Izolacja termiczna wymiennika i rur dlaczego to nie koszt, a czysty zysk?
Choć może się wydawać, że izolacja termiczna wymiennika i przyległych rur to dodatkowy, niepotrzebny koszt, w rzeczywistości jest to inwestycja, która przynosi czysty zysk. Utrata ciepła do otoczenia jest znacząca, zwłaszcza w przypadku gorących mediów. Dobrze zaizolowany wymiennik i rury oznaczają, że więcej ciepła trafi tam, gdzie jest potrzebne do ogrzewania pomieszczeń lub podgrzewania wody. Przekłada się to na szybsze osiąganie zadanej temperatury, stabilniejszą pracę systemu i, co najważniejsze, niższe zużycie energii. To prosty sposób na zwiększenie efektywności energetycznej całej instalacji.
Przeczytaj również: Jak włączyć ogrzewanie w piecu Ferroli i uniknąć problemów z ciepłem
Pierwsze uruchomienie i regulacja przepływów Twoja checklista kontrolna
Prawidłowe pierwsze uruchomienie systemu z wymiennikiem płytowym jest kluczowe dla jego stabilnej i efektywnej pracy. Oto lista kontrolna, która pomoże Ci przejść przez ten proces:
- Sprawdzenie wszystkich połączeń: Po próbie ciśnieniowej upewnij się, że wszystkie połączenia są szczelne i nie ma żadnych wycieków.
- Dokładne odpowietrzenie: Upewnij się, że oba obiegi instalacji (pierwotny i wtórny) zostały dokładnie odpowietrzone.
- Stopniowe napełnianie: Powoli napełniaj system medium, obserwując jego przepływ i ciśnienie.
- Uruchomienie pomp: Włącz pompy cyrkulacyjne w obu obiegach.
- Kontrola ciśnienia: Sprawdź ciśnienie w obydwu obiegach, upewniając się, że mieści się w zalecanych przez producentów parametrach.
- Regulacja przepływów: Dostosuj przepływy mediów w obu obiegach, aby osiągnąć optymalną wymianę ciepła i zgodność z założonymi parametrami pracy systemu.
- Monitorowanie: W początkowym okresie pracy uważnie obserwuj temperaturę i ciśnienie w systemie, reagując na wszelkie nieprawidłowości.
Pamiętaj, że cierpliwość i dokładność na tym etapie zaprocentują bezproblemową pracą instalacji przez wiele lat.
