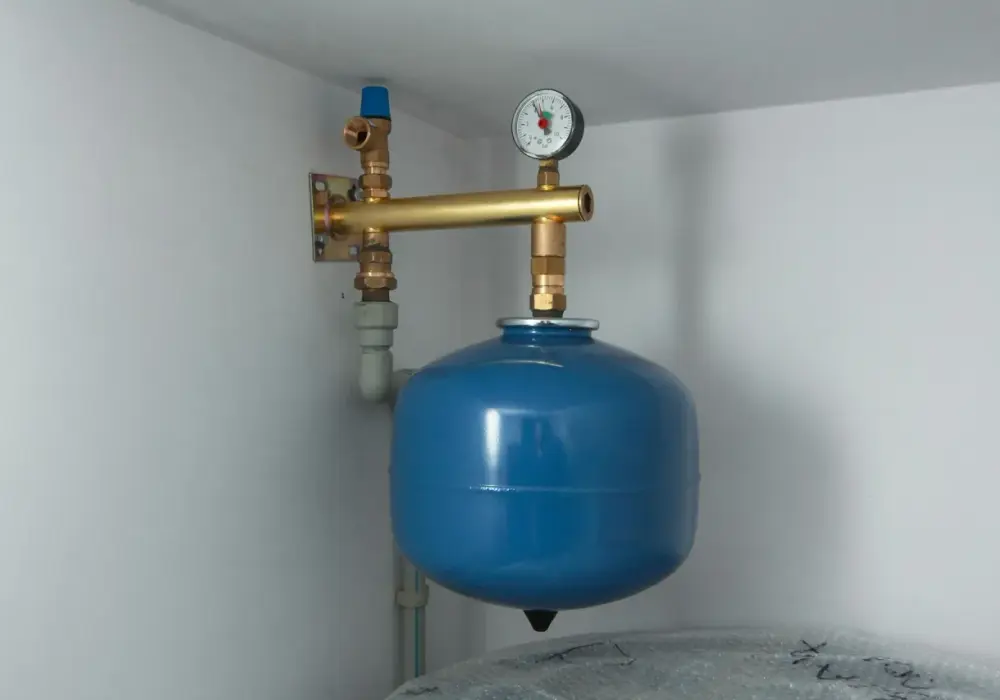

Jak podłączyć naczynie przeponowe do CO? Poradnik krok po kroku

Ten artykuł to szczegółowy, praktyczny przewodnik, który krok po kroku wyjaśnia, jak prawidłowo podłączyć naczynie przeponowe do instalacji centralnego ogrzewania (C.O.) w układzie zamkniętym. Dowiesz się, gdzie dokładnie zamontować naczynie, jakie narzędzia i akcesoria są niezbędne, jak ustawić prawidłowe ciśnienie wstępne oraz jakich błędów unikać, aby zapewnić bezpieczeństwo i optymalną wydajność Twojego systemu grzewczego.

Dlaczego prawidłowe podłączenie naczynia jest absolutnie kluczowe dla Twojego CO?

Rola naczynia przeponowego: Cichy strażnik bezpieczeństwa i wydajności instalacji

Naczynie przeponowe to niepozorny, ale niezwykle ważny element każdej instalacji centralnego ogrzewania działającej w układzie zamkniętym. Jego główną rolą jest kompensacja zmian objętości wody, które zachodzą pod wpływem wahania temperatury. Gdy woda się nagrzewa, rozszerza się, a jej nadmiar jest "wchłaniany" przez naczynie. Odwrotnie, gdy system stygnie, woda kurczy się, a sprężone powietrze w naczyniu wypycha ją z powrotem do instalacji. Dzięki temu ciśnienie w całym układzie pozostaje stabilne, co jest fundamentalne dla bezpieczeństwa i efektywnej pracy wszystkich jego komponentów od kotła, przez pompę, po grzejniki. Zapewnia to nie tylko komfort cieplny, ale także chroni instalację przed uszkodzeniami wynikającymi z nadmiernych naprężeń.

Skutki błędnego montażu: od skoków ciśnienia po poważne awarie kotła

Zignorowanie zasad prawidłowego montażu naczynia przeponowego lub jego całkowity brak może prowadzić do szeregu poważnych problemów. Najczęstszym objawem jest niekontrolowane wahanie ciśnienia w instalacji. W skrajnych przypadkach może to skutkować zbyt częstym otwieraniem się zaworu bezpieczeństwa, co nie tylko jest uciążliwe (ciągłe uzupełnianie wody), ale również może prowadzić do jego uszkodzenia. Co gorsza, ciągłe skoki ciśnienia i naprężenia termiczne mogą prowadzić do przedwczesnego zużycia lub uszkodzenia samego kotła (zwłaszcza jego wymiennika ciepła), pompy obiegowej, a nawet elementów hydraulicznych grzejników czy samych rur. Koszty napraw mogą być znaczące, a w skrajnych sytuacjach zagrożone jest nawet bezpieczeństwo użytkowników.

Zanim zaczniesz montaż: Przygotuj narzędzia i miejsce pracy

Lista niezbędnych narzędzi: Co musisz mieć pod ręką?

Aby prawidłowo zamontować naczynie przeponowe, potrzebujesz kilku podstawowych narzędzi i materiałów. Upewnij się, że masz pod ręką:

• Klucze hydrauliczne (nastawne): Niezbędne do odkręcania i dokręcania połączeń gwintowych.
• Taśma teflonowa lub pakuły z pastą uszczelniającą: Do zapewnienia szczelności połączeń gwintowych.
• Manometr: Do precyzyjnego pomiaru ciśnienia w instalacji i w naczyniu.
• Pompka do opon z manometrem: Kluczowa do regulacji ciśnienia wstępnego w naczyniu. Może to być pompka ręczna, nożna lub nawet kompresor z odpowiednią końcówką.
• Wiadro: Przyda się do zebrania ewentualnie spuszczanej wody z instalacji.
• Wiertarka i odpowiednie wiertła: Potrzebne do zamocowania naczynia do ściany lub innej stabilnej powierzchni.
• Śrubokręty: Mogą być potrzebne do demontażu osłon lub mocowania elementów.
• Klucz do wentyli: Mały kluczyk, często dołączany do naczynia, służący do odkręcania wentyla powietrza.

Kluczowe akcesoria montażowe: Trójnik, szybkozłączka serwisowa i zawór bezpieczeństwa

Oprócz narzędzi, kluczowe są odpowiednie akcesoria montażowe. Trójnik jest podstawowym elementem, który pozwoli na wpięcie naczynia w istniejącą instalację. Jednak to szybkozłączka serwisowa (często oznaczana jako ASK) lub dedykowany zawór odcinający z funkcją opróżniania jest elementem, który znacząco ułatwi życie w przyszłości. Umożliwia ona szybkie odłączenie naczynia od instalacji w celu kontroli ciśnienia wstępnego, jego regulacji lub nawet wymiany, bez konieczności spuszczania całej wody z systemu grzewczego. To oszczędność czasu i wody. Należy również pamiętać o obowiązkowym montażu zaworu bezpieczeństwa, który zazwyczaj umieszcza się na przewodzie zasilającym, blisko kotła. Jest to element ratujący system przed nadmiernym wzrostem ciśnienia.

Bezpieczeństwo przede wszystkim: Jak przygotować instalację przed rozpoczęciem prac?

Zanim przystąpisz do jakichkolwiek prac montażowych, bezpieczeństwo musi być Twoim priorytetem. Po pierwsze, wyłącz kocioł i upewnij się, że nie ma ryzyka jego przypadkowego uruchomienia. Następnie, odłącz zasilanie elektryczne od kotła i pompy obiegowej. Daj instalacji czas na schłodzenie praca z gorącą wodą pod ciśnieniem jest niebezpieczna. Jeśli pracujesz z instalacją, która jest pod wysokim ciśnieniem, rozważ spuszczenie części wody z systemu. Zazwyczaj wystarczy spuścić tyle wody, aby obniżyć ciśnienie do zera lub poniżej, co ułatwi montaż i zminimalizuje ryzyko zalania. Pamiętaj, aby mieć pod ręką wiadro lub wąż do odprowadzenia wody.

Gdzie zamontować naczynie przeponowe? Najważniejsza decyzja: zasilanie czy powrót

Montaż na powrocie: Dlaczego 9/10 instalatorów wybiera to rozwiązanie?

Zdecydowana większość doświadczonych instalatorów zgodnie poleca montaż naczynia przeponowego na rurze powrotnej. Dlaczego? Kluczowe jest umiejscowienie naczynia po stronie ssawnej pompy obiegowej, czyli tuż przed nią, na powracającym do kotła strumieniu wody. Ta lokalizacja, zazwyczaj blisko kotła, jest preferowana z kilku powodów. Po pierwsze, woda na powrocie jest znacznie chłodniejsza niż na zasilaniu. Po drugie, pompa obiegowa tworzy na ssaniu podciśnienie, co sprzyja pracy naczynia.

Wpływ niższej temperatury na żywotność membrany oszczędność na lata

Membrana w naczyniu przeponowym wykonana jest zazwyczaj z gumy. Jak każdy materiał gumowy, jest ona wrażliwa na wysokie temperatury, które powodują jej szybsze starzenie się, pękanie i utratę elastyczności. Montując naczynie na rurze powrotnej, gdzie temperatura wody jest niższa (zazwyczaj o kilkanaście do kilkudziesięciu stopni Celsjusza niższa niż na zasilaniu), znacząco wydłużamy żywotność membrany. To bezpośrednio przekłada się na niezawodność naczynia przez wiele lat i oszczędności, ponieważ unikamy kosztownych wymian.

Czy montaż na zasilaniu to zawsze błąd? Kiedy takie podłączenie jest dopuszczalne?

Montaż naczynia przeponowego na rurze zasilającej, czyli tuż za kotłem, jest powszechnie uważany za poważny błąd. Głównym powodem jest narażenie membrany na działanie wysokiej temperatury wody, co drastycznie skraca jej żywotność. W większości typowych instalacji domowych jest to rozwiązanie absolutnie niezalecane. Istnieją jednak bardzo rzadkie i specyficzne konfiguracje systemów, na przykład w instalacjach z pompami obiegowymi pracującymi na zasilaniu lub w specyficznych układach z wymiennikami ciepła, gdzie montaż na zasilaniu może być teoretycznie dopuszczalny. W takich przypadkach należy jednak mieć pełną świadomość ryzyka i konsekwencji, a decyzja o takim montażu powinna być podjęta po dokładnej analizie i najlepiej konsultacji z ekspertem.

Podłączanie naczynia przeponowego krok po kroku: Ilustrowany przewodnik

Krok 1: Wybór miejsca i montaż zaworu bezpieczeństwa na zasilaniu

Przed przystąpieniem do montażu naczynia, upewnij się, że instalacja jest wyposażona w zawór bezpieczeństwa. Jest on obowiązkowy w każdym układzie zamkniętym. Najlepszym miejscem na jego montaż jest rura zasilająca, jak najbliżej kotła. Użyj odpowiednich złączek i materiałów uszczelniających (taśma teflonowa lub pakuły z pastą), aby zapewnić szczelność połączenia. Zawór bezpieczeństwa powinien być łatwo dostępny i skierowany w miejsce, gdzie jego zadziałanie nie spowoduje zalania cennych urządzeń.

Krok 2: Instalacja trójnika i szybkozłączki serwisowej na rurze powrotnej

W wybranym miejscu na rurze powrotnej, po stronie ssawnej pompy obiegowej, należy zamontować trójnik. Do jednego z króćców trójnika przyłączamy szybkozłączkę serwisową (lub zawór odcinający z funkcją opróżniania). Pamiętaj o dokładnym uszczelnieniu wszystkich połączeń gwintowych za pomocą taśmy teflonowej lub pakuł z pastą. Szybkozłączka powinna być zamontowana w pozycji, która umożliwia łatwy dostęp do jej mechanizmu.

Krok 3: Solidne zamocowanie naczynia do ściany lub podłoża

Naczynie przeponowe, zwłaszcza większe modele, może ważyć sporo, szczególnie gdy jest napełnione wodą. Dlatego kluczowe jest jego solidne zamocowanie. Większość naczyń posiada specjalne uchwyty lub podstawy. Użyj odpowiednich kołków rozporowych i śrub, aby pewnie przymocować naczynie do ściany lub innej stabilnej konstrukcji. Ważne jest, aby naczynie nie wisiało na rurach ani nie wywierało na nie dodatkowego nacisku. Powinno być zamocowane niezależnie.

Krok 4: Uszczelnianie połączeń gwintowych jak uniknąć przecieków?

Podczas montażu wszystkich elementów trójnika, szybkozłączki, a następnie samego naczynia do szybkozłączki kluczowe jest prawidłowe uszczelnienie połączeń gwintowych. Najczęściej stosuje się taśmę teflonową lub tradycyjne pakuły nasączone pastą uszczelniającą. Należy nawinąć odpowiednią ilość materiału uszczelniającego na gwint (zgodnie z kierunkiem jego skręcania) i dokręcić połączenie z wyczuciem. Zbyt mocne dokręcenie może uszkodzić gwint, a zbyt słabe spowoduje przeciek. Po dokręceniu połączenia, nadmiar materiału uszczelniającego powinien być widoczny na zewnątrz gwintu.

Kluczowy parametr, o którym wielu zapomina: Jak ustawić ciśnienie wstępne?

Ciśnienie statyczne a wstępne: Prosty wzór do obliczenia idealnej wartości

Praktyczny poradnik: Sprawdzanie i korygowanie ciśnienia manometrem i pompką

Oto jak krok po kroku ustawić prawidłowe ciśnienie wstępne:

1. Odłącz naczynie od instalacji lub opróżnij instalację: Upewnij się, że w naczyniu nie ma wody pod ciśnieniem. Jeśli masz szybkozłączkę serwisową, po prostu ją odłącz. Jeśli nie, musisz spuścić wodę z całej instalacji.
2. Zlokalizuj wentyl powietrza: Zazwyczaj znajduje się on na górze naczynia i wygląda jak wentyl w oponie samochodowej.
3. Podłącz manometr: Odkręć plastikową nakrętkę wentyla i podłącz do niego manometr.
4. Sprawdź aktualne ciśnienie: Odczytaj wartość ciśnienia powietrza w naczyniu.
5. Dostosuj ciśnienie:
   • Jeśli ciśnienie jest za wysokie, delikatnie naciskaj na iglicę wentyla, aby spuścić powietrze. Kontroluj wskazania manometru.
   • Jeśli ciśnienie jest za niskie, użyj pompki do opon z manometrem, aby dopompować powietrza.
6. Doprowadź do docelowej wartości: Ustaw ciśnienie zgodnie z obliczeniami (0.2-0.3 bara poniżej ciśnienia roboczego zimnej instalacji).
7. Odkręć manometr i zakręć wentyl: Po ustawieniu ciśnienia, odłącz manometr i upewnij się, że wentyl jest szczelnie zamknięty.
8. Podłącz naczynie z powrotem (jeśli było odłączone).

Dlaczego pozostawienie ustawień fabrycznych (1, 5 bar) to proszenie się o kłopoty?

Wiele naczyń przeponowych opuszcza fabrykę z ustawionym ciśnieniem wstępnym na poziomie 1.5 bara. Jest to wartość domyślna, która może być odpowiednia dla niektórych instalacji, ale w większości przypadków jest nieprawidłowa. Pozostawienie tego fabrycznego ciśnienia bez korekty jest częstym błędem, który prowadzi do problemów. Jeśli ciśnienie wstępne jest zbyt wysokie w stosunku do ciśnienia roboczego instalacji, naczynie nie będzie w stanie efektywnie kompensować rozszerzalności cieplnej wody. Może to skutkować zbyt częstym otwieraniem się zaworu bezpieczeństwa. Z kolei zbyt niskie ciśnienie wstępne może prowadzić do kawitacji w pompie obiegowej lub szybszego zużycia membrany, ponieważ będzie ona pracować w nieoptymalnych warunkach. Dlatego tak ważne jest dostosowanie ciśnienia do konkretnych parametrów Twojego systemu.

Najczęstsze błędy przy montażu naczynia i jak ich unikać ucz się na cudzych potknięciach

Błąd #1: Zła lokalizacja w układzie i jej konsekwencje dla pracy pompy

Jak już wielokrotnie podkreślaliśmy, montaż naczynia na rurze zasilającej jest jednym z najpoważniejszych błędów. Naraża on membranę na działanie wysokich temperatur, co drastycznie skraca jej żywotność. Dodatkowo, niewłaściwe umiejscowienie naczynia względem pompy obiegowej może zakłócić jej pracę. Jeśli naczynie jest zamontowane w taki sposób, że woda z niego wpływa bezpośrednio na wirnik pompy, może to prowadzić do zjawiska kawitacji (powstawania pęcherzyków pary wodnej), które jest bardzo szkodliwe dla pompy i generuje hałas. Poprawna lokalizacja na powrocie, po stronie ssawnej pompy, zapewnia jej optymalne warunki pracy.

Błąd #2: Brak szybkozłączki serwisowej jak utrudnia to życie w przyszłości?

Pominięcie montażu szybkozłączki serwisowej lub zaworu odcinającego z funkcją opróżniania to błąd, który nie wpływa bezpośrednio na działanie systemu w momencie montażu, ale znacząco komplikuje życie w przyszłości. Bez tego elementu, każdorazowa potrzeba sprawdzenia ciśnienia wstępnego w naczyniu, jego regulacji czy wymiany, będzie wymagała spuszczenia całej wody z instalacji grzewczej. Jest to czasochłonne, generuje straty wody i wymaga ponownego napełniania oraz odpowietrzania całego systemu. Jest to po prostu niepotrzebne utrudnienie, którego można łatwo uniknąć.

Błąd #3: Nieprawidłowe ciśnienie wstępne jako cichy wróg Twojej instalacji

Nieprawidłowo ustawione ciśnienie wstępne jest cichym wrogiem Twojej instalacji centralnego ogrzewania. Jak wspomniano, zbyt wysokie ciśnienie wstępne uniemożliwia naczyniu prawidłową kompensację rozszerzalności cieplnej wody, co może prowadzić do częstego otwierania zaworu bezpieczeństwa. Zbyt niskie ciśnienie wstępne może z kolei powodować wspomnianą kawitację w pompie obiegowej, generować hałas, a także prowadzić do szybszego zużycia membrany naczynia przeponowego, ponieważ będzie ona pracować pod nadmiernym obciążeniem hydraulicznym. Precyzyjne ustawienie tego parametru jest kluczowe dla długoterminowej i bezproblemowej pracy całego systemu.

Pierwsze uruchomienie i finalna kontrola: Sprawdź, czy wszystko działa jak w zegarku

Napełnianie i odpowietrzanie instalacji po montażu

Po zakończeniu wszystkich prac montażowych i upewnieniu się, że wszystkie połączenia są szczelne, czas na ponowne napełnienie instalacji wodą. Otwórz zawór napełniania i powoli wprowadzaj wodę do systemu, jednocześnie obserwując manometr. Po napełnieniu instalacji do ciśnienia roboczego, należy przystąpić do odpowietrzania. Zacznij od odpowietrzników na grzejnikach, zaczynając od tych najniżej położonych i kierując się ku górze. Upewnij się, że usunąłeś całe powietrze z systemu, ponieważ jego obecność negatywnie wpływa na cyrkulację i może powodować hałas.

Przeczytaj również: Schemat instalacji co zamkniętej - kluczowe elementy i bezpieczeństwo

Obserwacja manometru podczas pracy kotła: Jak powinno zachowywać się ciśnienie?

Po napełnieniu i odpowietrzeniu instalacji, możesz uruchomić kocioł. Uważnie obserwuj wskazania manometru systemowego podczas pierwszych cykli grzewczych. W miarę nagrzewania się wody, jej objętość będzie wzrastać, co spowoduje niewielki, ale zauważalny wzrost ciśnienia w instalacji. Kluczowe jest, aby ten wzrost był umiarkowany i mieścił się w bezpiecznych, dopuszczalnych granicach (zazwyczaj do ok. 2.5 - 3 barów w typowych instalacjach domowych). Jeśli ciśnienie będzie rosło niekontrolowanie lub przekraczało bezpieczne wartości, może to świadczyć o nieprawidłowym działaniu naczynia przeponowego lub błędach montażowych. Prawidłowe zachowanie ciśnienia świadczy o tym, że naczynie działa zgodnie z przeznaczeniem.
