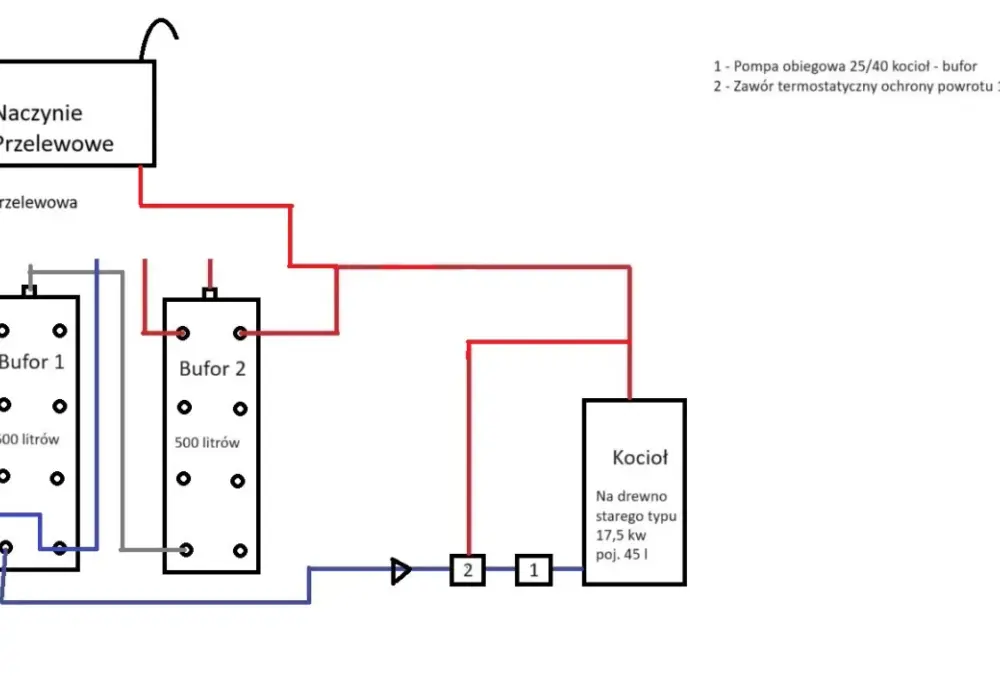

Jak podłączyć naczynie wyrównawcze C.O. i C.W.U.? Schematy i porady

Naczynie wyrównawcze to niepozorny, ale niezwykle ważny element każdej instalacji grzewczej, zarówno centralnego ogrzewania (C. O.), jak i ciepłej wody użytkowej (C. W. U.). Jego prawidłowe podłączenie jest kluczowe dla bezpieczeństwa, efektywności i długowieczności całego systemu. W tym praktycznym przewodniku pokażę Wam, jak krok po kroku zamontować naczynie wyrównawcze, przedstawiając niezbędne schematy i wyjaśniając najważniejsze zasady, które pomogą uniknąć kosztownych błędów.

Dlaczego naczynie wyrównawcze to serce bezpiecznej instalacji C. O. i C. W. U. ?

Naczynie wyrównawcze pełni fundamentalną rolę w ochronie instalacji grzewczych C. O. i C. W. U. przed potencjalnie niebezpiecznym wzrostem ciśnienia. Woda, jak każdy płyn, pod wpływem ciepła zwiększa swoją objętość. W zamkniętym obiegu grzewczym, gdzie nie ma możliwości swobodnego ujścia dla tej nadwyżki, ciśnienie może wzrosnąć do niebezpiecznego poziomu. Brak odpowiedniego naczynia wyrównawczego lub jego nieprawidłowe działanie to prosta droga do poważnych awarii od uszkodzenia rur, przez rozszczelnienie połączeń, aż po uszkodzenie samego kotła czy podgrzewacza. W skrajnych przypadkach może to stanowić nawet zagrożenie dla bezpieczeństwa użytkowników.

Jaką rolę pełni naczynie i dlaczego jego brak to prosta droga do awarii?

Mechanizm działania naczynia wyrównawczego jest stosunkowo prosty, ale niezwykle skuteczny. Jego głównym zadaniem jest absorbowanie zmian objętości wody w instalacji. Kiedy woda jest podgrzewana, naturalnie się rozszerza. Naczynie, dzięki swojej konstrukcji, przyjmuje ten nadmiar objętości, zapobiegając w ten sposób przekroczeniu dopuszczalnego ciśnienia roboczego w systemie. Bez niego, woda nie mając ujścia, napierałaby na wszystkie elementy instalacji z coraz większą siłą. Może to prowadzić do uszkodzenia delikatnych elementów, takich jak zawory czy uszczelki, a w najgorszym wypadku do pęknięcia kotła lub bojlera.

Rozszerzalność cieplna wody cichy wróg Twojej instalacji, którego pokonuje naczynie.

Zjawisko rozszerzalności cieplnej wody jest naturalnym procesem fizycznym, z którym każde ogrzewanie musi sobie poradzić. Wraz ze wzrostem temperatury, cząsteczki wody poruszają się szybciej i zajmują więcej miejsca, co przekłada się na zwiększenie jej objętości. W otwartych systemach grzewczych problem ten jest mniej dotkliwy, ponieważ nadmiar pary lub wody może swobodnie ulecieć do atmosfery. Jednak w nowoczesnych, zamkniętych instalacjach, gdzie mamy do czynienia z hermetycznym obiegiem, konieczne jest zastosowanie mechanizmu kompensującego. Naczynie wyrównawcze, szczególnie w wersji przeponowej z poduszką gazową, działa jak amortyzator, skutecznie pochłaniając te zmiany i utrzymując ciśnienie w bezpiecznych, przewidzianych przez producentów granicach.

Układ otwarty czy zamknięty? Kluczowa różnica i wybór odpowiedniego naczynia

Wybór odpowiedniego naczynia wyrównawczego jest ściśle związany z typem instalacji grzewczej. Podstawowy podział obejmuje układy otwarte i zamknięte, a każdy z nich wymaga innego typu naczynia, które zapewni optymalne bezpieczeństwo i funkcjonalność.

Naczynie otwarte kiedy jego zastosowanie jest obowiązkowe?

Naczynia otwarte to rozwiązanie, które spotkamy przede wszystkim w starszych instalacjach centralnego ogrzewania, a w szczególności tam, gdzie pracują kotły na paliwa stałe. Ich konstrukcja charakteryzuje się bezpośrednim kontaktem z atmosferą poprzez tzw. rurę bezpieczeństwa. Ta cecha jest kluczowa w systemach z kotłami na paliwo stałe, gdzie ryzyko przegrzania i niekontrolowanego wzrostu ciśnienia jest większe. Naczynie otwarte musi być zawsze zamontowane w najwyższym punkcie instalacji, co pozwala na swobodne odpowietrzanie i odprowadzanie nadmiaru pary lub wody, działając jak naturalny zawór bezpieczeństwa.

Naczynie przeponowe (zamknięte) standard w nowoczesnych instalacjach.

Naczynia przeponowe, znane również jako naczynia zamknięte, to obecnie standard w większości nowoczesnych instalacji. Są one powszechnie stosowane zarówno w zamkniętych układach C. O. z kotłami gazowymi, olejowymi czy elektrycznymi, jak i w instalacjach ciepłej wody użytkowej. Ich budowa opiera się na szczelnej komorze, w której elastyczna przepona oddziela wodę instalacyjną od poduszki gazowej (zazwyczaj azotu). Dzięki tej konstrukcji naczynie może pracować pod ciśnieniem, skutecznie kompensując zmiany objętości wody bez kontaktu z powietrzem atmosferycznym.

Jak podłączyć naczynie przeponowe w układzie zamkniętym C. O. ? Schemat i instrukcja krok po kroku

Prawidłowe podłączenie naczynia przeponowego w zamkniętym układzie C. O. jest kluczowe dla jego sprawnego działania. Poniżej przedstawiam instrukcję krok po kroku, która pomoże Wam wykonać ten montaż bezpiecznie i zgodnie ze sztuką instalatorską.

Złota zasada: Gdzie dokładnie zamontować naczynie względem kotła i pompy?

Podstawowa zasada montażu naczynia przeponowego w instalacji C. O. mówi, że powinno ono znaleźć się na przewodzie powrotnym do kotła, po stronie ssawnej pompy obiegowej. Oznacza to, że naczynie montujemy przed pompą. Dlaczego akurat tam? Pompa obiegowa generuje podciśnienie po swojej stronie ssawnej, co ułatwia zasysanie wody do naczynia wyrównawczego. Montaż w tym miejscu zapewnia również, że naczynie będzie pracować w najniższej temperaturze w obiegu, co jest korzystne dla jego trwałości i efektywności.

Schemat podłączenia naczynia w instalacji z kotłem gazowym lub olejowym.

Typowy schemat podłączenia naczynia przeponowego w instalacji z kotłem gazowym lub olejowym obejmuje kilka kluczowych elementów. Naczynie jest wpięte do instalacji za pomocą specjalnego króćca przyłączeniowego, który powinien być wyposażony w zawór odcinający. Taki zawór umożliwia odizolowanie naczynia od reszty instalacji w celu jego serwisowania lub wymiany, ale pamiętajmy nie może on znajdować się na rurze bezpieczeństwa w układzie otwartym! Warto również, aby w pobliżu znajdował się manometr, pozwalający na bieżące monitorowanie ciśnienia w systemie. Całość powinna być wykonana z odpowiednio dobranych rur i złączek, zgodnie z obowiązującymi normami.

Schemat dla kotła na paliwo stałe w układzie zamkniętym na co zwrócić szczególną uwagę?

Chociaż kotły na paliwo stałe najczęściej pracują w układach otwartych, zdarzają się instalacje zamknięte, gdzie stosuje się naczynia przeponowe. W takim przypadku należy zwrócić szczególną uwagę na dodatkowe zabezpieczenia. Niezbędne jest zastosowanie sprawnego systemu zabezpieczenia przed przegrzaniem, np. poprzez wężownicę schładzającą zasilaną z sieci wodociągowej lub zawór bezpieczeństwa z czujnikiem temperatury. Naczynie przeponowe w takim układzie jest tylko jednym z elementów rozbudowanego systemu zabezpieczeń, który musi być zaprojektowany z myślą o potencjalnie gwałtownym wzroście temperatury i ciśnienia charakterystycznym dla kotłów na paliwo stałe.

Kluczowe ciśnienie wstępne jak je poprawnie ustawić przed montażem, by naczynie działało?

Jednym z najważniejszych kroków przed montażem naczynia przeponowego jest ustawienie odpowiedniego ciśnienia wstępnego poduszki gazowej. W instalacjach C. O. ciśnienie to powinno być o około 0,2-0,3 bara niższe od ciśnienia roboczego w zimnej instalacji. Jak to zrobić? Należy odłączyć naczynie od instalacji, zlokalizować wentyl (podobny do wentyla w oponie samochodowej), podłączyć pompkę z manometrem i ustawić pożądaną wartość ciśnienia. Następnie można je zamontować. Prawidłowe ciśnienie wstępne gwarantuje, że naczynie będzie efektywnie pracować przez długi czas.

Jak podłączyć naczynie wyrównawcze do bojlera C. W. U. ? Poprawny schemat i najczęstszy błąd

Podłączenie naczynia wyrównawczego do instalacji ciepłej wody użytkowej (C. W. U.) jest równie ważne, co w przypadku centralnego ogrzewania. Pozwala ono chronić bojler i instalację przed uszkodzeniami spowodowanymi rozszerzalnością cieplną wody podgrzewanej w zbiorniku.

Gdzie wpiąć naczynie? Schemat podłączenia do instalacji z podgrzewaczem wody.

W instalacji C. W. U. naczynie wyrównawcze montuje się na rurze doprowadzającej zimną wodę do podgrzewacza (bojlera). Kluczowe jest, aby umieścić je pomiędzy zaworem bezpieczeństwa a samym zbiornikiem. Taka lokalizacja zapewnia, że naczynie będzie mogło efektywnie przyjmować nadmiar wody, który rozszerza się pod wpływem podgrzewania w bojlerze, zanim jeszcze ciśnienie osiągnie poziom alarmowy dla zaworu bezpieczeństwa.

Jeden element, którego nie wolno montować między bojlerem a naczyniem.

Bardzo ważną zasadą przy podłączaniu naczynia wyrównawczego do bojlera C. W. U. jest unikanie montażu zaworu zwrotnego pomiędzy bojlerem a naczyniem. Zawór zwrotny, jak sama nazwa wskazuje, pozwala na przepływ tylko w jednym kierunku. Jego obecność w tym miejscu zablokowałaby możliwość swobodnego przepływu wody z bojlera do naczynia wyrównawczego w momencie jej rozszerzalności. Skutkowałoby to brakiem możliwości kompensacji ciśnienia i mogłoby doprowadzić do uszkodzenia bojlera.

Jakie ciśnienie wstępne ustawić w naczyniu do C. W. U. ?

W przypadku naczyń do C. W. U. producenci często podają konkretne zalecenia dotyczące ciśnienia wstępnego. Zazwyczaj jest to wartość rzędu 3 barów. Ważne jest, aby ciśnienie wstępne w naczyniu było niższe niż ciśnienie panujące w sieci wodociągowej za ewentualnym reduktorem ciśnienia. Dzięki temu naczynie będzie miało możliwość efektywnego przyjmowania nadmiaru wody, gdy jej objętość w podgrzewaczu wzrośnie.

Montaż naczynia w układzie otwartym C. O. schemat i zasady bezpieczeństwa

Instalacje otwarte C. O., zwłaszcza te z kotłami na paliwo stałe, wymagają specyficznego podejścia do montażu naczynia wyrównawczego. Tutaj bezpieczeństwo jest priorytetem, a zasady montażu są bezwzględne.

Dlaczego naczynie otwarte musi być najwyższym punktem całej instalacji?

Naczynie otwarte musi znajdować się w najwyższym punkcie całej instalacji grzewczej. Jest to kluczowe dla jego funkcji bezpieczeństwa. W przypadku przegrzania kotła, nadmiar gorącej wody lub pary wodnej może swobodnie wydostać się z instalacji i trafić do naczynia, a następnie, w razie potrzeby, zostać odprowadzony. Taka lokalizacja zapewnia naturalne odpowietrzanie systemu i zapobiega gromadzeniu się powietrza w najwyższych punktach grzejników czy rur.

Schemat: Jak poprowadzić rurę bezpieczeństwa, wzbiorczą i przelewową?

W instalacji z naczyniem otwartym kluczowe jest prawidłowe poprowadzenie trzech rodzajów rur:

• Rura bezpieczeństwa: Łączy kocioł bezpośrednio z naczyniem wyrównawczym. Najważniejsza zasada brzmi: na tej rurze absolutnie nie wolno montować żadnych zaworów odcinających. Jej drożność musi być zapewniona w każdej sytuacji.
• Rura wzbiorcza (cyrkulacyjna): Odpowiada za doprowadzanie wody z instalacji do naczynia i odprowadzanie powietrza.
• Rura przelewowa: Służy do bezpiecznego odprowadzania nadmiaru wody z naczynia poza instalację, na przykład do kanalizacji, w przypadku wystąpienia sytuacji awaryjnych (np. przegrzania).

Jak zabezpieczyć naczynie otwarte przed zamarzaniem?

Jeśli naczynie otwarte znajduje się w nieogrzewanym pomieszczeniu, na przykład na strychu, istnieje ryzyko jego zamarznięcia, co mogłoby doprowadzić do pęknięcia. Aby temu zapobiec, należy zadbać o odpowiednią izolację termiczną zarówno samego naczynia, jak i rur do niego prowadzących. W skrajnych przypadkach można rozważyć umieszczenie naczynia w pomieszczeniu ogrzewanym lub zastosowanie dodatkowych systemów zabezpieczających.

Najczęstsze błędy przy montażu naczynia wyrównawczego sprawdź, czy ich nie popełniasz

Podczas montażu naczyń wyrównawczych często popełniane są błędy, które mogą prowadzić do nieprawidłowego działania systemu, a nawet do poważnych awarii. Oto najczęściej spotykane pułapki, których należy unikać.

Błąd #1: Zła lokalizacja naczynia jakie są tego konsekwencje?

Nieprawidłowe umiejscowienie naczynia jest jednym z najczęstszych błędów. W przypadku instalacji C. O. z naczyniem przeponowym, montaż za pompą zamiast przed nią lub w miejscu o słabej cyrkulacji wody, uniemożliwia efektywne spełnianie swojej funkcji. Dla instalacji C. W. U. kluczowe jest pamiętanie o montażu na zimnej wodzie przed bojlerem. Zła lokalizacja sprawia, że naczynie staje się "martwe" nie przyjmuje nadmiaru wody, a ciśnienie w systemie może niebezpiecznie wzrosnąć.

Błąd #2: Zawór odcinający na rurze bezpieczeństwa dlaczego to śmiertelne zagrożenie?

Montaż jakiegokolwiek zaworu odcinającego na rurze bezpieczeństwa w instalacji z naczyniem otwartym jest absolutnie niedopuszczalny i stanowi śmiertelne zagrożenie. Podobnie, montowanie zaworu uniemożliwiającego swobodny przepływ między naczyniem przeponowym a instalacją (jeśli nie jest to specjalny zawór serwisowy zgodny z normami) jest bardzo ryzykowne. Zablokowanie rury bezpieczeństwa uniemożliwia odprowadzenie nadmiaru ciśnienia, co w przypadku przegrzania kotła może doprowadzić do jego eksplozji. Według danych Wiping.pl, brak drożności rury bezpieczeństwa to jedna z przyczyn poważnych awarii kotłów.

Błąd #3: Zignorowanie ciśnienia wstępnego w naczyniu przeponowym.

Ustawienie ciśnienia wstępnego w naczyniu przeponowym to nie "opcja", ale konieczność. Zignorowanie tego kroku lub ustawienie niewłaściwej wartości ma poważne konsekwencje. Zbyt niskie ciśnienie spowoduje, że naczynie szybko wypełni się wodą i przestanie pełnić swoją funkcję. Zbyt wysokie ciśnienie z kolei uniemożliwi mu przyjęcie nadmiaru wody, co skróci żywotność naczynia i całej instalacji. Pamiętajmy, że ciśnienie wstępne musi być odpowiednio dopasowane do ciśnienia roboczego systemu.

Przeczytaj również: Jak przewymiarować grzejniki do pompy ciepła, aby uniknąć problemów z ogrzewaniem

Błąd #4: Montaż naczynia w pozycji uniemożliwiającej serwis.

Naczynia wyrównawcze, zwłaszcza przeponowe, wymagają okresowej kontroli i serwisowania. Montaż w trudno dostępnym miejscu, gdzie nie można swobodnie dostać się do wentyla ciśnienia czy zaworu odcinającego, jest poważnym błędem. Brak możliwości regularnego sprawdzania ciśnienia wstępnego i stanu technicznego naczynia może prowadzić do jego przedwczesnego zużycia i utraty funkcjonalności, co w efekcie obniży bezpieczeństwo całej instalacji.
