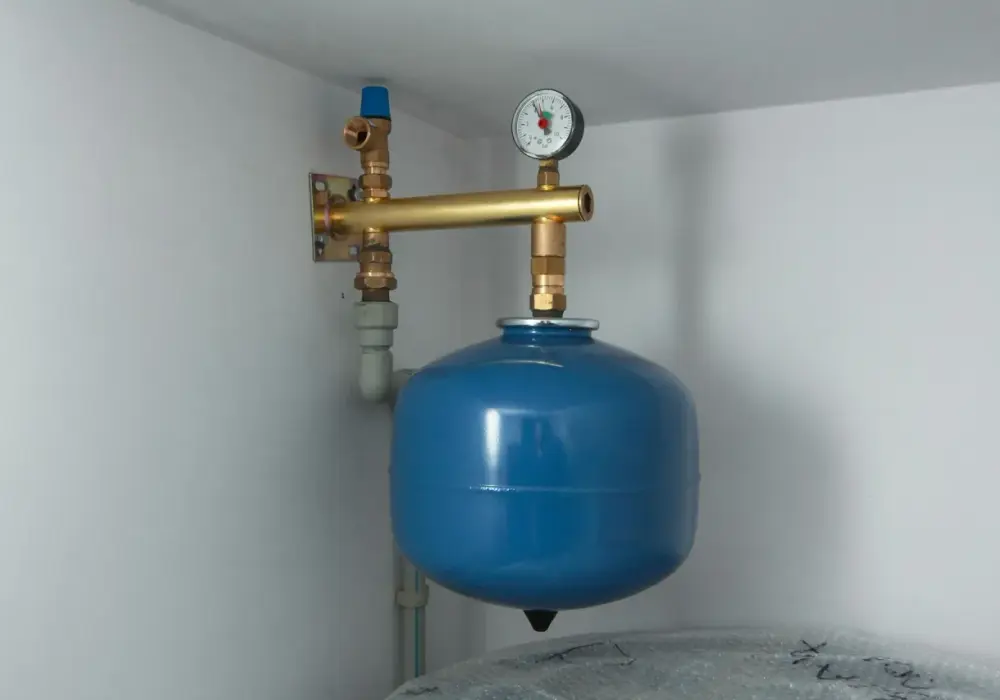

Jak podłączyć naczynie przeponowe? Poradnik krok po kroku

Dlaczego prawidłowy montaż naczynia przeponowego to fundament bezpiecznej instalacji?

Naczynie przeponowe, zwane też wzbiorczym, jest kluczowym elementem zabezpieczającym zamknięte instalacje C.O. oraz C.W.U. przed nadmiernym wzrostem ciśnienia, który powstaje w wyniku podgrzewania wody i zwiększania jej objętości. Jego głównym zadaniem jest kompensacja tych zmian. Bez niego, każde podniesienie temperatury wody w systemie groziłoby przekroczeniem dopuszczalnego ciśnienia roboczego.

Konsekwencje pominięcia lub złego montażu tego elementu mogą być bardzo poważne. Mowa tu nie tylko o ryzyku uszkodzenia samej instalacji, pęknięcia rur czy nieszczelności połączeń, ale również o potencjalnej awarii kluczowych urządzeń, takich jak kocioł grzewczy czy podgrzewacz wody. Takie zdarzenia to nie tylko kosztowne naprawy, ale przede wszystkim zagrożenie dla bezpieczeństwa domowników.

Zanim zaczniesz: kluczowe przygotowania do montażu

Przed przystąpieniem do pracy warto zgromadzić niezbędne narzędzia i materiały. Będą nam potrzebne: manometr do precyzyjnego pomiaru ciśnienia, pompka do regulacji ciśnienia w naczyniu (często z manometrem), zestaw kluczy, taśma teflonowa lub pakuły do uszczelniania gwintów. Bardzo przydatne okazuje się również szybkozłącze serwisowe, które znacząco ułatwia późniejszą konserwację i kontrolę ciśnienia bez konieczności opróżniania całej instalacji.

Kluczowe jest również zachowanie zasad bezpieczeństwa i odpowiednie przygotowanie instalacji. Przed rozpoczęciem prac należy bezwzględnie opróżnić tę część instalacji, w której będziemy pracować, z wody. Należy również upewnić się, że zasilanie elektryczne urządzeń grzewczych jest odłączone. To podstawowe kroki, które chronią nas przed porażeniem prądem i zalaniem pomieszczenia.

Podłączenie naczynia w instalacji C. O. instrukcja krok po kroku

1. Lokalizacja: Naczynie przeponowe w instalacji centralnego ogrzewania powinno być montowane na przewodzie powrotnym. Oznacza to, że umieszczamy je po stronie ssawnej pompy obiegowej, jak najbliżej kotła. Montaż na chłodniejszym przewodzie powrotnym jest celowy znacząco wydłuża żywotność gumowej membrany naczynia, chroniąc ją przed nadmiernym nagrzewaniem.

2. Schemat podłączenia: Zgodnie z zasadami, naczynie powinno być zamontowane przed pompą obiegową, patrząc od strony kotła. Taka konfiguracja zapewnia optymalne warunki pracy dla pompy i samego naczynia.

3. Ciśnienie wstępne: To jeden z najważniejszych parametrów. Wstępne ciśnienie w poduszce gazowej naczynia dla C.O. powinno być o około 0,2 do 0,3 bara niższe od ciśnienia statycznego (czyli ciśnienia roboczego zimnej instalacji). Często naczynia są fabrycznie ustawione na 1,5 bara, co zazwyczaj wymaga korekty. Aby je ustawić, należy opróżnić naczynie z wody (jeśli jest podłączone), a następnie za pomocą pompki i manometru dopompować odpowiednią ilość powietrza, kontrolując wskazania manometru.

4. Szybkozłącze serwisowe: Montaż szybkozłącza serwisowego jest gorąco polecany. Umożliwia ono łatwe odłączenie naczynia od instalacji w celu przeprowadzenia kontroli ciśnienia lub wymiany, bez konieczności spuszczania wody z całego systemu. To znacząco ułatwia przyszłą konserwację.

Montaż naczynia w instalacji C. W. U. co musisz wiedzieć?

1. Lokalizacja: W instalacji ciepłej wody użytkowej naczynie przeponowe montujemy na przewodzie zasilającym zimną wodą, a konkretnie przed podgrzewaczem (bojlerem lub zasobnikiem). Kluczowe jest, aby pomiędzy naczyniem a podgrzewaczem nie znalazł się żaden zawór zwrotny. Jego obecność uniemożliwiłaby prawidłową kompensację ciśnienia, co jest podstawową funkcją naczynia.

2. Zawór zwrotny: Jak już wspomniano, obecność zaworu zwrotnego na tym odcinku jest niedopuszczalna. Jeśli taki zawór znajduje się na drodze wody do podgrzewacza, naczynie przeponowe nie będzie w stanie spełniać swojej roli. Woda podgrzana zwiększy swoją objętość, a zawór zwrotny zablokuje możliwość jej cofnięcia się do naczynia, co może prowadzić do gwałtownego wzrostu ciśnienia i uszkodzenia instalacji lub podgrzewacza.

3. Ciśnienie wstępne: Instalacje C.W.U. wymagają zazwyczaj wyższego ciśnienia wstępnego w naczyniu przeponowym niż instalacje C.O. Standardowe ustawienie to około 3,5 bara. Warto jednak pamiętać, że ciśnienie to powinno być dostosowane do ciśnienia panującego w sieci wodociągowej, aby zapewnić optymalną pracę systemu. Ustawienie wykonujemy podobnie jak w przypadku C.O. za pomocą pompki i manometru, po wcześniejszym odłączeniu naczynia od wody.

5 najczęstszych błędów montażowych, których musisz unikać

Błąd #1: Zła lokalizacja

Montaż naczynia C.O. na gorącym przewodzie zasilającym, zamiast na chłodniejszym powrotnym, jest częstym błędem. Wysoka temperatura skraca żywotność gumowej membrany, prowadząc do jej szybszego zużycia i konieczności wymiany naczynia.

Błąd #2: Niewłaściwe ciśnienie wstępne

Pozostawienie fabrycznych ustawień ciśnienia wstępnego, które często wynosi 1,5 bara, bez dostosowania go do ciśnienia statycznego instalacji C.O., jest poważnym błędem. Podobnie, zbyt niskie ciśnienie wstępne w naczyniu C.W.U. nie zapewni odpowiedniej ochrony. Skutkuje to nieprawidłowym działaniem systemu i ryzykiem uszkodzeń.

Błąd #3: Brak zaworu odcinającego

Zaniedbanie montażu armatury odcinającej, takiej jak szybkozłącze serwisowe, znacząco utrudnia przyszły serwis i konserwację naczynia. Bez możliwości odcięcia naczynia od instalacji, każda kontrola ciśnienia czy wymiana wymaga spuszczania wody z całego systemu, co jest czasochłonne i niewygodne.

Błąd #4: Montaż w nieprawidłowej pozycji

Chociaż naczynia przeponowe są projektowane tak, aby działać w różnych pozycjach, zaleca się montaż z zaworem do dołu. Pozwala to na naturalne odprowadzanie skroplin i zapobiega gromadzeniu się powietrza w niewłaściwych miejscach, co mogłoby zakłócić pracę systemu.

Przeczytaj również: Ile kosztuje ogrzewanie domu gazem? Sprawdź, jak zaoszczędzić na rachunkach

Błąd #5: Pomylenie naczynia C.O. z C.W.U.

Użycie naczynia przeznaczonego do instalacji C.O. w systemie C.W.U. jest nie tylko błędem, ale i zagrożeniem. Naczynia te nie posiadają atestu PZH dopuszczającego do kontaktu z wodą pitną, a ich materiały mogą nie być odporne na korozję w kontakcie z wodą przeznaczoną do spożycia, co stwarza ryzyko dla zdrowia.

Kontrola i pierwsze uruchomienie: jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu i podłączeniu naczynia, należy przeprowadzić ostatnie kroki przed uruchomieniem instalacji. Przede wszystkim należy dokładnie sprawdzić szczelność wszystkich wykonanych połączeń, dokręcając je z odpowiednią siłą. Następnie, po powolnym napełnieniu instalacji wodą, należy ją odpowietrzyć, usuwając z niej powietrze. To zapewni prawidłowy obieg wody i zapobiegnie problemom z jej przepływem.

Po uruchomieniu instalacji i jej nagrzaniu, należy ponownie sprawdzić ciśnienie na manometrze. Dla instalacji C.O., po rozgrzaniu, ciśnienie powinno być wyższe niż ciśnienie statyczne zimnej wody, ale nie powinno przekraczać dopuszczalnej wartości roboczej. W przypadku instalacji C.W.U., ciśnienie również powinno utrzymywać się w bezpiecznym zakresie, uwzględniając jego wzrost podczas podgrzewania wody.

Niezwykle ważne jest, aby pamiętać o regularnym serwisie. Kontrola ciśnienia poduszki gazowej w naczyniu przeponowym, przynajmniej raz w roku, a najlepiej przed rozpoczęciem sezonu grzewczego, to prosta czynność, która zapobiega zdecydowanej większości potencjalnych awarii. Pozwala to na szybką korektę ciśnienia i znacząco wydłuża żywotność całego urządzenia, zapewniając bezproblemową pracę instalacji.
