Dlaczego naczynie przeponowe w instalacji C. W. U. to nie opcja, a konieczność?

W instalacji ciepłej wody użytkowej (C.W.U.), zwłaszcza tej wyposażonej w zasobnik, czyli popularny bojler, naczynie przeponowe pełni rolę absolutnie kluczową. Nie jest to dodatek, który można pominąć, lecz element gwarantujący bezpieczeństwo i prawidłowe działanie całego systemu. Jego obecność wynika bezpośrednio z podstawowych praw fizyki, a konkretnie z zasady rozszerzalności cieplnej wody. Gdy podgrzewamy wodę, jej objętość naturalnie się zwiększa. W zamkniętym obiegu, jakim jest instalacja C.W.U., ta zwiększona objętość musi gdzieś zostać "upchnięta". Bez odpowiedniego mechanizmu kompensującego, ciśnienie w systemie zaczyna gwałtownie rosnąć, stwarzając realne zagrożenie dla wszystkich jego elementów.

Zrozumieć fizykę: Jak podgrzewanie wody zagraża Twojemu bojlerowi?

Podgrzewanie wody w zamkniętym obiegu instalacji C.W.U. to proces, który nieodłącznie wiąże się ze wzrostem jej objętości. Woda, podobnie jak większość substancji, rozszerza się pod wpływem ciepła. W systemie, gdzie dopływ zimnej wody jest kontrolowany przez zawory, a ciepła woda jest pobierana przez użytkowników, mamy do czynienia z zamkniętym naczyniem. Gdy podgrzewamy wodę w bojlerze, jej cząsteczki zaczynają poruszać się szybciej, zajmując więcej przestrzeni. Ta zwiększona objętość, napotykając na opór zamkniętego systemu, generuje ogromne siły. Te siły działają na wszystkie elementy instalacji: delikatne połączenia rur, uszczelki, a przede wszystkim na sam zasobnik bojlera, który jest zaprojektowany do pracy w określonym zakresie ciśnień. Przekroczenie tych limitów może prowadzić do nieodwracalnych uszkodzeń.

Gwałtowny wzrost ciśnienia, spowodowany rozszerzalnością cieplną wody, może prowadzić do poważnych konsekwencji. Najczęściej spotykane uszkodzenia to pękanie rur, rozszczelnienie połączeń, a nawet uszkodzenie samego bojlera, który może nie wytrzymać naprężeń. W skrajnych przypadkach, gdy ciśnienie przekroczy wytrzymałość najsłabszego elementu, może dojść do jego gwałtownego rozerwania, co stanowi poważne zagrożenie dla bezpieczeństwa użytkowników i mienia.

Rola naczynia przeponowego: Twój cichy strażnik ciśnienia

Naczynie przeponowe jest genialnym w swojej prostocie rozwiązaniem problemu nadmiernego ciśnienia. Jego sercem jest elastyczna membrana, która dzieli wnętrze naczynia na dwie komory. Jedna z nich jest wypełniona powietrzem (lub innym gazem obojętnym) pod odpowiednim ciśnieniem wstępnym, a druga jest połączona z instalacją C.W.U. Kiedy temperatura wody rośnie i jej objętość się zwiększa, nadmiarowa woda napiera na membranę. Membrana ugina się, "wchłaniając" dodatkową objętość wody i ściskając poduszkę powietrzną w drugiej komorze. Dzięki temu, zamiast gwałtownego wzrostu ciśnienia w całej instalacji, mamy do czynienia z kontrolowanym sprężaniem powietrza w naczyniu. Naczynie przeponowe działa jak bufor, stabilizując ciśnienie i chroniąc bojler, rury oraz wszystkie inne komponenty przed przeciążeniem. Jest to cichy, ale niezwykle skuteczny strażnik ciśnienia w Twoim systemie.

Co się stanie, jeśli zignorujesz montaż? Scenariusze awarii

Zignorowanie montażu naczynia przeponowego w instalacji C.W.U. to proszenie się o kłopoty. Oto kilka scenariuszy awarii, które mogą Cię spotkać:

1. Pękanie rur i połączeń: Ciągłe naprężenia spowodowane wahaniami ciśnienia mogą prowadzić do mikrospękań, które z czasem powiększają się, powodując wycieki lub nawet gwałtowne rozerwanie rur.
2. Uszkodzenie bojlera: Zasobnik C.W.U. ma określoną wytrzymałość ciśnieniową. Nadmierne ciśnienie może prowadzić do deformacji zbiornika, uszkodzenia grzałki lub izolacji, a w najgorszym wypadku do pęknięcia bojlera.
3. Częste uruchamianie zaworu bezpieczeństwa: Standardowy zawór bezpieczeństwa w bojlerze jest zaprojektowany do ochrony przed ekstremalnymi sytuacjami. Bez naczynia przeponowego będzie się on uruchamiał przy każdym podgrzaniu wody, powodując niepotrzebne marnowanie wody i potencjalne uszkodzenie samego zaworu.
4. Zmniejszona żywotność instalacji: Ciągłe narażenie na wysokie ciśnienie skraca żywotność wszystkich elementów systemu, od pomp po baterie.
5. Zagrożenie dla użytkowników: W skrajnych przypadkach, gwałtowne uwolnienie ciśnienia może stanowić fizyczne zagrożenie dla osób przebywających w pobliżu instalacji.

Przygotowanie do montażu: Co musisz wiedzieć i mieć pod ręką?

Zanim przystąpisz do jakichkolwiek prac związanych z montażem naczynia przeponowego, kluczowe jest odpowiednie przygotowanie. Zaniedbanie tego etapu może skutkować błędami, które będą kosztowne w naprawie lub wręcz uniemożliwią prawidłowe działanie instalacji. Upewnij się, że masz wszystkie niezbędne narzędzia, materiały i wiedzę, zanim odkręcisz pierwszy zawór. To gwarancja, że cały proces przebiegnie sprawnie i bezpiecznie.

Dobór naczynia do bojlera: Jaka pojemność jest naprawdę potrzebna?

Wybór odpowiedniej pojemności naczynia przeponowego jest kluczowy dla jego efektywności. Zbyt małe naczynie nie będzie w stanie skompensować wzrostu objętości wody, a zbyt duże może być nieekonomiczne. Ogólna zasada mówi, że pojemność naczynia przeponowego powinna stanowić od 5% do 10% całkowitej pojemności zasobnika ciepłej wody użytkowej (bojlera). Na przykład, dla bojlera o pojemności 100 litrów, odpowiednie będzie naczynie o pojemności od 5 do 10 litrów. Pamiętaj jednak, że to jest tylko wytyczna. W praktyce, jeśli masz wątpliwości, lepiej jest wybrać naczynie o nieco większej pojemności. Zapewni to większy margines bezpieczeństwa i pewność, że instalacja będzie pracować stabilnie, nawet w okresach intensywnego poboru ciepłej wody.

Niezbędnik instalatora: Kompletna lista narzędzi i materiałów (trójnik, zawory, uszczelniacze)

Aby montaż przebiegł sprawnie i zgodnie ze sztuką, potrzebujesz odpowiedniego zestawu narzędzi i materiałów. Oto lista tego, co powinno znaleźć się w Twoim "niezbędniku instalatora":

1. Naczynie przeponowe o odpowiedniej pojemności, dobrane do Twojego zasobnika C.W.U.
2. Trójnik lub grupa bezpieczeństwa: Najczęściej stosuje się trójnik, do którego podłącza się naczynie, lub gotową grupę bezpieczeństwa, która integruje zawór zwrotny i zawór bezpieczeństwa.
3. Klucze hydrauliczne: Potrzebne do dokręcania połączeń gwintowanych.
4. Taśma teflonowa lub pakuły z pastą uszczelniającą: Niezbędne do zapewnienia szczelności połączeń gwintowanych.
5. Manometr do pomiaru ciśnienia powietrza: Najlepiej taki, jakiego używa się do kół samochodowych, z odpowiednią końcówką do wentyla naczynia.
6. Pompka: Może to być pompka samochodowa, rowerowa lub nawet kompresor z odpowiednią regulacją, do nabicia lub spuszczenia powietrza z naczynia.
7. Naczynie na wodę lub szmatka: Do zebrania ewentualnej wody podczas sprawdzania szczelności.
8. Wiadro i węże: Do spuszczenia wody z instalacji przed rozpoczęciem prac.

Kluczowy parametr: Jak sprawdzić i ustawić ciśnienie wstępne w nowym naczyniu?

Przed podłączeniem naczynia przeponowego do instalacji, absolutnie kluczowe jest sprawdzenie i ewentualna regulacja ciśnienia wstępnego powietrza w jego wnętrzu. Jest to parametr, który decyduje o tym, jak efektywnie naczynie będzie kompensować zmiany ciśnienia w systemie. Standardowe fabryczne ciśnienie wstępne w naczyniach do C.W.U. wynosi zazwyczaj od 2,5 do 4 barów. Aby je sprawdzić, potrzebujesz manometru. Należy go podłączyć do wentyla znajdującego się zazwyczaj na górze naczynia (czasem pod plastikową osłonką). Pamiętaj, aby kontrolę tę przeprowadzić na pustym naczyniu, czyli przed jego podłączeniem do instalacji wodnej. Jeśli ciśnienie jest nieprawidłowe, należy je skorygować za pomocą pompki. W przypadku instalacji zasilanych z sieci wodociągowej, gdzie zamontowany jest reduktor ciśnienia, ciśnienie wstępne w naczyniu powinno być o około 0,2 bara niższe niż ciśnienie ustawione na tym reduktorze. Ta niewielka różnica zapewnia, że naczynie będzie efektywnie pracować w całym zakresie ciśnień roboczych instalacji.

Podłączenie naczynia przeponowego C. W. U. krok po kroku: Instrukcja dla każdego

Montaż naczynia przeponowego w instalacji ciepłej wody użytkowej może wydawać się skomplikowany, ale dzięki tej szczegółowej instrukcji krok po kroku, każdy majsterkowicz poradzi sobie z tym zadaniem. Pamiętaj, że dokładność i przestrzeganie zasad bezpieczeństwa to podstawa. Postępuj zgodnie z poniższymi wytycznymi, a Twój system będzie działał niezawodnie.

Krok 1: Bezpieczeństwo przede wszystkim jak przygotować instalację do pracy?

Zanim rozpoczniesz jakiekolwiek prace, priorytetem jest Twoje bezpieczeństwo i ochrona instalacji przed zalaniem. Pierwszym i najważniejszym krokiem jest odcięcie dopływu wody do instalacji C.W.U. Zazwyczaj odbywa się to poprzez zamknięcie głównego zaworu wody zimnej w domu lub dedykowanego zaworu dla instalacji C.W.U. Następnie, należy spuścić wodę z zasobnika (bojlera). Można to zrobić, otwierając kran z ciepłą wodą i jednocześnie spuszczając wodę z bojlera przez jego spustowy zawór (jeśli jest dostępny) lub przez zawór bezpieczeństwa. Upewnij się, że w instalacji nie ma już wody pod ciśnieniem możesz to sprawdzić, próbując odkręcić kran z ciepłą wodą. Dopiero gdy woda przestanie płynąć, możesz przystąpić do dalszych prac.

Krok 2: Wybór idealnego miejsca gdzie dokładnie wpiąć naczynie w obieg wody?

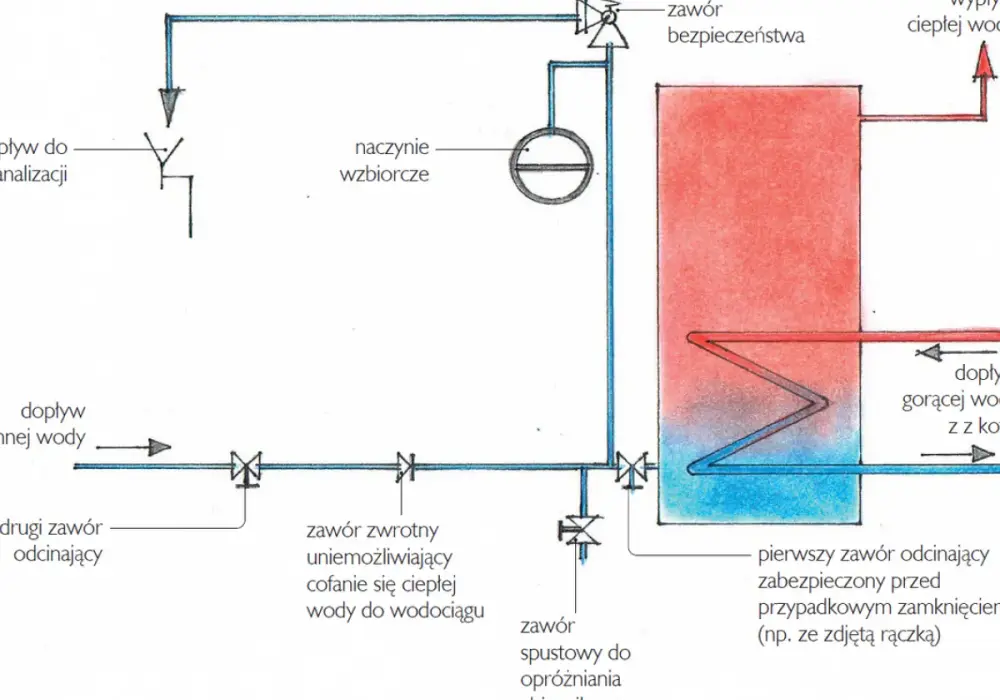

Prawidłowe umiejscowienie naczynia przeponowego jest kluczowe dla jego skuteczności. Naczynie to montuje się na rurze doprowadzającej zimną wodę do zasobnika C.W.U. (bojlera). Idealne miejsce to pomiędzy zaworem zwrotnym a samym zasobnikiem, jak najbliżej bojlera. Taka lokalizacja zapewnia, że naczynie pracuje w najchłodniejszym punkcie instalacji, co jest korzystne dla membrany, a jednocześnie jest w stanie efektywnie kompensować wzrost ciśnienia tuż przed wejściem do zasobnika. Według danych Hydro-Tech.pl, montaż naczynia powinien odbywać się w sposób umożliwiający łatwy dostęp serwisowy. Pozycja montażu naczynia powinna być zgodna z zaleceniami producenta. Najczęściej można je montować króćcem do dołu, do góry lub w poziomie. Wielu instalatorów preferuje montaż króćcem do dołu, ponieważ ogranicza to ryzyko gromadzenia się osadów i kamienia wewnątrz naczynia, które mogłyby uszkodzić membranę.

Krok 3: Montaż trójnika i kluczowej armatury (zawór zwrotny i bezpieczeństwa)

W miejscu, które wybraliśmy do montażu, należy zainstalować trójnik. Do jednego z jego odgałęzień podłączymy naczynie przeponowe, drugie połączy się z rurą zasilającą bojler, a trzecie będzie stanowiło miejsce na grupę bezpieczeństwa. Jeśli nie używasz gotowej grupy bezpieczeństwa, do trójnika należy dokręcić zawór zwrotny, a następnie zawór bezpieczeństwa. Zawór zwrotny zapobiega cofaniu się podgrzanej wody do instalacji zimnej wody, co jest niezwykle ważne. Zawór bezpieczeństwa natomiast stanowi ostateczną ochronę przed nadmiernym ciśnieniem jeśli ciśnienie w systemie przekroczy jego nastawioną wartość (zazwyczaj 6 bar), zawór otworzy się i uwolni nadmiar wody. WAŻNE: Absolutnie zabrania się instalowania jakichkolwiek zaworów odcinających (np. kulowych) pomiędzy naczyniem przeponowym a zasobnikiem C.W.U. Taki zawór mógłby zostać przypadkowo zamknięty, blokując drogę dla rozszerzającej się wody i prowadząc do katastrofalnych skutków.

Krok 4: Uszczelnianie połączeń techniki gwarantujące 100% szczelności

Szczelność instalacji to podstawa jej poprawnego działania i bezpieczeństwa. Połączenia gwintowane, które wykonujesz podczas montażu, muszą być idealnie szczelne. Do tego celu służą specjalne materiały uszczelniające. Najpopularniejszym i najskuteczniejszym rozwiązaniem jest taśma teflonowa (PTFE). Należy ją nawinąć na gwint w kierunku zgodnym z ruchem wskazówek zegara, wykonując kilka do kilkunastu zwojów, w zależności od rodzaju gwintu i materiału. Alternatywnie można użyć tradycyjnych pakuł lnianych nasączonych pastą uszczelniającą. Po nałożeniu uszczelniacza, należy ostrożnie dokręcić połączenie kluczem hydraulicznym, ale z wyczuciem zbyt mocne dokręcenie może uszkodzić gwint lub element instalacji.

Krok 5: Fizyczne przykręcenie naczynia i ostateczne połączenie z instalacją

Gdy trójnik z armaturą jest już zamontowany i uszczelniony, nadszedł czas na fizyczne podłączenie samego naczynia przeponowego. Naczynie należy ostrożnie przykręcić do gwintu na trójniku lub grupie bezpieczeństwa. Upewnij się, że gwint jest czysty i nie ma na nim żadnych zanieczyszczeń. Po dokręceniu naczynia, jeszcze raz sprawdź wszystkie połączenia zarówno te nowe, jak i te, które mogły być naruszone podczas prac. Upewnij się, że wszystkie elementy są stabilnie zamocowane i nie ma luzów.

Pierwsze uruchomienie i kontrola: Jak upewnić się, że wszystko działa idealnie?

Montaż to dopiero połowa sukcesu. Prawidłowe pierwsze uruchomienie i dokładna kontrola są równie ważne, aby upewnić się, że naczynie przeponowe pracuje zgodnie z przeznaczeniem i nie stwarza żadnego ryzyka. Poświęcenie chwili na te czynności pozwoli uniknąć wielu potencjalnych problemów w przyszłości i zapewni długą, bezawaryjną pracę instalacji.

Napełnianie instalacji i odpowietrzanie: Procedura końcowa

Po fizycznym podłączeniu naczynia i upewnieniu się co do szczelności połączeń, należy ponownie napełnić instalację C.W.U. wodą. Otwieraj główny zawór wody powoli, obserwując jednocześnie wszystkie nowe połączenia pod kątem ewentualnych wycieków. Gdy instalacja zostanie napełniona, konieczne jest jej odpowietrzenie. Otwórz wszystkie dostępne krany z ciepłą wodą w domu i pozwól wodzie płynąć, aż przestaną wydobywać się z niej pęcherzyki powietrza. Zwykle zaczyna się od kranów położonych najniżej w budynku, a kończy na tych najwyżej. Odpowietrzenie jest ważne, ponieważ obecność powietrza w instalacji może zakłócać pracę naczynia i innych urządzeń.

Test szczelności: Jak sprawdzić wszystkie nowe połączenia?

Po napełnieniu instalacji i odpowietrzeniu, przeprowadź dokładny test szczelności wszystkich nowo wykonanych połączeń. Najprostszym sposobem jest wizualna inspekcja poszukaj jakichkolwiek śladów wilgoci, kropel wody lub zacieków na gwintach i przyłączeniach. Możesz również użyć suchej chusteczki higienicznej lub kawałka papieru, przykładając go do podejrzanych miejsc. Jeśli papier stanie się wilgotny, oznacza to nieszczelność, którą należy natychmiast usunąć, dokręcając połączenie lub wymieniając uszczelniacz.

Obserwacja pracy: Na co zwrócić uwagę w pierwszych godzinach po montażu?

Po zakończeniu wszystkich prac i upewnieniu się co do szczelności, pozwól instalacji pracować przez kilka godzin. W tym czasie zwróć uwagę na kilka kluczowych aspektów. Po pierwsze, obserwuj ciśnienie w instalacji. Jeśli masz zamontowany manometr, sprawdź, czy wskazania są stabilne i mieszczą się w dopuszczalnym zakresie (zazwyczaj między 1,5 a 4 barami, w zależności od ustawień reduktora i naczynia). Zwróć uwagę na to, czy zawór bezpieczeństwa nie uruchamia się bez wyraźnej przyczyny. Sprawdź również, czy bojler nagrzewa się prawidłowo i czy ciepła woda jest dostępna bez problemów. Wszelkie nietypowe dźwięki, wibracje lub nagłe zmiany ciśnienia powinny być sygnałem alarmowym i wymagać dalszej diagnostyki.

Najczęstsze błędy przy montażu naczynia i jak ich unikać: Ucz się na cudzych potknięciach

Montaż naczynia przeponowego, choć wydaje się prosty, kryje w sobie kilka pułapek, które mogą prowadzić do poważnych problemów. Znajomość najczęstszych błędów i sposobów ich unikania pozwoli Ci zaoszczędzić czas, pieniądze i nerwy, zapewniając, że Twoja instalacja będzie działać bez zarzutu przez długie lata.

Błąd #1: Montaż w złym miejscu (np. na ciepłej wodzie lub za zaworem zwrotnym)

Jednym z najpoważniejszych błędów jest montaż naczynia w niewłaściwym punkcie instalacji. Naczynie przeponowe musi być podłączone do obiegu zimnej wody, doprowadzającej wodę do zasobnika. Montaż na rurze z ciepłą wodą jest niedopuszczalny, ponieważ wysoka temperatura mogłaby uszkodzić membranę naczynia. Kolejnym błędem jest instalacja naczynia za zaworem zwrotnym lub bezpośrednio na wyjściu z bojlera. Naczynie musi być zainstalowane przed zasobnikiem, na drodze dopływu zimnej wody, aby mogło skutecznie kompensować rozszerzalność cieplną wody napełniającej bojler.

Błąd #2: Brak zaworu bezpieczeństwa lub jego nieprawidłowa instalacja

Zawór bezpieczeństwa jest integralną częścią systemu ochrony przed nadmiernym ciśnieniem. Jego brak lub nieprawidłowa instalacja to ogromne ryzyko. Zawór bezpieczeństwa musi być zainstalowany w grupie bezpieczeństwa lub bezpośrednio na trójniku, w taki sposób, aby w razie przekroczenia dopuszczalnego ciśnienia, mógł swobodnie odprowadzić nadmiar wody. Upewnij się, że zawór jest odpowiednio dobrany do ciśnienia roboczego instalacji (zwykle 6 bar) i że jego króciec wylotowy jest drożny i skierowany w bezpieczne miejsce.

Błąd #3: Pominięcie regulacji ciśnienia wstępnego w naczyniu

Naczynie przeponowe jest fabrycznie napełnione powietrzem pod pewnym ciśnieniem. Jeśli to ciśnienie nie zostanie dostosowane do ciśnienia w instalacji, naczynie nie będzie działać prawidłowo. Pominięcie etapu sprawdzania i regulacji ciśnienia wstępnego jest częstym błędem. Niewłaściwe ciśnienie powietrza może skutkować tym, że naczynie będzie albo zbyt sztywne (nie będzie kompensować ciśnienia), albo zbyt miękkie (będzie cały czas ściśnięte), co prowadzi do szybkiego zużycia membrany i nieskutecznej pracy.

Przeczytaj również: Czy grzejnik olejowy może się zapalić? Oto, co musisz wiedzieć o bezpieczeństwie

Błąd #4: Zastosowanie zwykłego zaworu kulowego do odcięcia naczynia

Jak już wielokrotnie podkreślano, nie wolno instalować żadnych zaworów odcinających (kulowych, zasuwowych itp.) pomiędzy naczyniem przeponowym a zasobnikiem C.W.U. Naczynie musi mieć stałe, nieprzerwane połączenie z instalacją. Zamknięcie zaworu kulowego odcina naczynie od systemu, co w momencie podgrzewania wody doprowadzi do gwałtownego wzrostu ciśnienia, ponieważ nie będzie ono miało gdzie uciec ani gdzie zostać skompensowane. Może to skończyć się poważną awarią lub nawet eksplozją bojlera.
