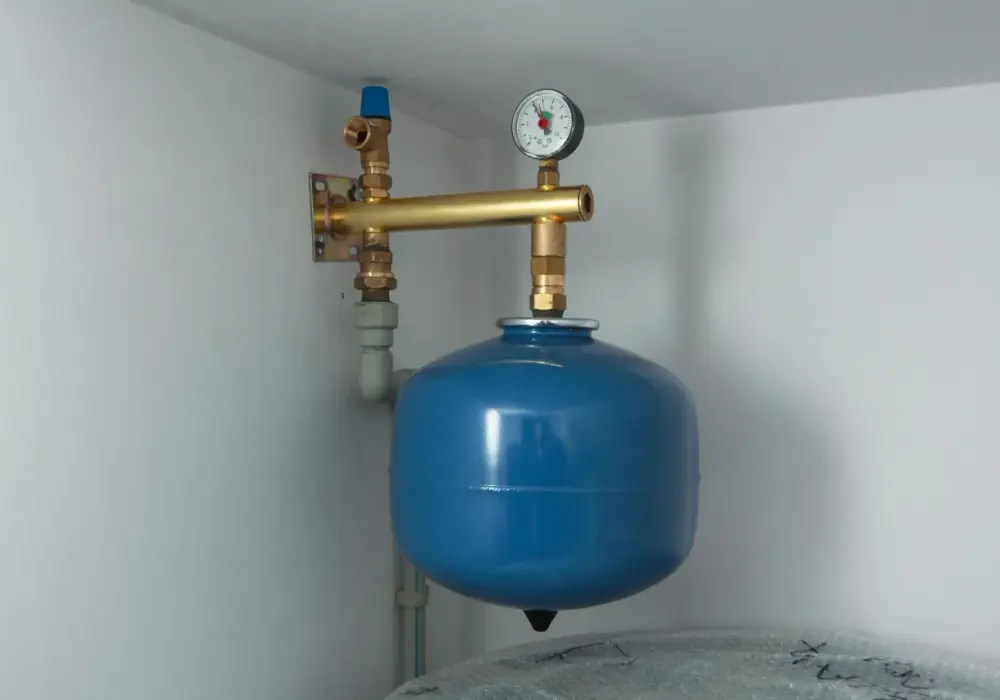

Gdzie zamontować naczynie przeponowe CWU? Sprawdź jedyne słuszne miejsce

Naczynie przeponowe w instalacji ciepłej wody użytkowej (CWU) to element, który często pracuje w ukryciu, ale jego rola jest nie do przecenienia. Choć rzadko zwracamy na nie uwagę, jest ono cichym bohaterem dbającym o bezpieczeństwo i prawidłowe funkcjonowanie całego systemu. Bez niego nasza instalacja byłaby narażona na szereg problemów, od drobnych niedogodności po poważne awarie. Zrozumienie jego działania i, co najważniejsze, prawidłowego montażu, jest kluczowe dla każdego, kto chce cieszyć się niezawodnym dostępem do ciepłej wody.

Dlaczego naczynie przeponowe to cichy bohater Twojej instalacji CWU?

W każdej instalacji ciepłej wody użytkowej, w której znajduje się zasobnik, czyli popularny bojler, naczynie przeponowe odgrywa rolę niezwykle ważną, choć często niedocenianą. Jego obecność zapewnia stabilność ciśnienia w systemie i chroni jego elementy przed uszkodzeniem. Bez niego codzienne korzystanie z ciepłej wody mogłoby wiązać się z nieprzyjemnymi niespodziankami, a nawet kosztownymi naprawami. Dlatego warto poświęcić chwilę, aby zrozumieć, po co właściwie stosujemy to urządzenie i jak działa.

Po co właściwie stosuje się naczynie przy bojlerze? Rola i zadanie

Podstawową funkcją naczynia przeponowego w instalacji CWU jest kompensacja objętości wody, która zwiększa się podczas jej podgrzewania. Kiedy zimna woda trafia do bojlera i jest podgrzewana, jej objętość naturalnie rośnie. Gdyby nie było niczego, co mogłoby tę dodatkową objętość pomieścić, ciśnienie w zamkniętym układzie instalacji gwałtownie by wzrosło. Naczynie przeponowe działa jak bufor, pochłaniając tę nadwyżkę i zapobiegając niebezpiecznemu wzrostowi ciśnienia. Jest to element obowiązkowy w każdej instalacji CWU wyposażonej w zasobnik i zawór zwrotny na dopływie zimnej wody. Warto zaznaczyć, że w przypadku przepływowych podgrzewaczy wody, gdzie woda jest podgrzewana na bieżąco i nie ma stałego zasobnika, naczynie przeponowe zazwyczaj nie jest stosowane.

Jak działa naczynie przeponowe? Amortyzator dla Twojej instalacji

Budowa naczynia przeponowego jest stosunkowo prosta, co przekłada się na jego niezawodność. Składa się ono z metalowej obudowy, która jest podzielona na dwie komory przez elastyczną membranę, zwaną przeponą. Jedna komora jest przeznaczona na wodę z instalacji, a druga jest fabrycznie wypełniona gazem zazwyczaj powietrzem lub azotem pod odpowiednim ciśnieniem. Kiedy woda w instalacji zaczyna się podgrzewać i zwiększać swoją objętość, napiera na membranę. Przepona ugina się, przechodząc do komory z gazem i ściskając go. W ten sposób naczynie absorbuje nadmiar wody, działając niczym amortyzator, który łagodzi skoki ciśnienia w całej instalacji.

Co się stanie, jeśli zignorujesz montaż naczynia? Potencjalne awarie

Zignorowanie montażu naczynia przeponowego w instalacji CWU może prowadzić do szeregu nieprzyjemnych konsekwencji. Najpoważniejszą z nich jest ryzyko nadmiernego wzrostu ciśnienia w systemie. Takie przepięcia ciśnienia mogą uszkodzić nie tylko sam podgrzewacz, ale również inne elementy instalacji, takie jak rury, złączki czy armaturę. Częstym objawem braku lub nieprawidłowego działania naczynia jest również notoryczne otwieranie się zaworu bezpieczeństwa, który zaczyna "kapać", co jest sygnałem ostrzegawczym, że coś jest nie tak. Może to prowadzić do niepotrzebnych strat wody i frustracji użytkownika.

Gdzie zamontować naczynie przeponowe CWU? Jedyna prawidłowa lokalizacja

Wiedząc już, jak ważne jest naczynie przeponowe, kluczowe staje się pytanie o jego prawidłowe umiejscowienie. Odpowiedź na nie jest prosta, ale jej zignorowanie może prowadzić do opisanych wcześniej problemów. Lokalizacja montażu naczynia przeponowego CWU jest absolutnie fundamentalna dla jego poprawnego działania i trwałości, a także dla bezpieczeństwa całej instalacji.

Złota zasada: zawsze na dopływie zimnej wody do bojlera

Zgodnie z zasadami sztuki instalacyjnej i zaleceniami producentów, naczynie przeponowe dla ciepłej wody użytkowej montuje się zawsze na przewodzie doprowadzającym zimną wodę do podgrzewacza (bojlera/zasobnika). Precyzyjnie mówiąc, powinno ono znaleźć się pomiędzy zaworem zwrotnym a samym podgrzewaczem. Dlaczego ta lokalizacja jest tak ważna? Otóż zapewnia ona, że naczynie przejmuje przyrost objętości wody, zanim ta zdąży wpłynąć do bojlera i zostać podgrzana. Co równie istotne, dzięki temu rozwiązaniu membrana w naczyniu nie jest narażona na ciągłe działanie wysokiej temperatury, co znacząco przedłuża jej żywotność. Jak podaje portal muratordom.pl, jest to kluczowy czynnik dla prawidłowego działania i długowieczności naczynia.

Dlaczego montaż na rurze z ciepłą wodą to poważny błąd?

Montaż naczynia przeponowego na rurze z ciepłą wodą, czyli za podgrzewaczem, jest jednym z najczęściej popełnianych błędów i należy go unikać za wszelką cenę. W takiej sytuacji membrana naczynia byłaby stale narażona na wysoką temperaturę wody, co drastycznie skróciłoby jej żywotność. Materiał, z którego wykonana jest membrana, nie jest przystosowany do ciągłego kontaktu z gorącą wodą, co może prowadzić do jej pękania, deformacji lub szybkiego uszkodzenia. Ponadto, taka lokalizacja uniemożliwia prawidłowe spełnienie podstawowej funkcji naczynia, czyli kompensacji wzrostu objętości wody przed jej podgrzaniem.

Czy można podłączyć naczynie do rury cyrkulacyjnej?

Podłączenie naczynia przeponowego do rury cyrkulacyjnej CWU jest równie złym pomysłem, co montaż na rurze z ciepłą wodą. Rura cyrkulacyjna służy do zapewnienia stałego obiegu ciepłej wody, aby była ona dostępna natychmiast po odkręceniu kranu. Woda w tym obiegu jest zazwyczaj gorąca, a nawet jeśli jest nieco chłodniejsza niż ta bezpośrednio z bojlera, nadal stanowi zagrożenie dla membrany naczynia. Co więcej, cyrkulacja nie jest miejscem, w którym następuje główny przyrost objętości wody związany z podgrzewaniem w bojlerze. Dlatego też, podłączenie naczynia do cyrkulacji nie zapewni jego prawidłowego działania i może prowadzić do jego uszkodzenia.

Jak poprawnie podłączyć naczynie przeponowe CWU? Schemat i kluczowe kroki

Sama lokalizacja to jednak nie wszystko. Aby naczynie przeponowe działało prawidłowo i służyło nam przez lata, jego podłączenie musi być wykonane zgodnie ze sztuką instalacyjną, z uwzględnieniem wszystkich niezbędnych elementów. Prawidłowy schemat podłączenia jest kluczem do uniknięcia błędów i zapewnienia bezpieczeństwa całej instalacji.

Idealny schemat podłączenia krok po kroku

Oto jak powinno wyglądać prawidłowe podłączenie naczynia przeponowego w instalacji CWU:

1. Dopływ zimnej wody z sieci wodociągowej: Punkt, z którego pobierana jest woda do systemu.
2. Zawór odcinający główny (opcjonalnie, ale zalecany): Umożliwia odcięcie dopływu wody do całej instalacji w razie potrzeby.
3. Zawór zwrotny: Jest to absolutnie niezbędny element. Zapobiega on cofaniu się wody z instalacji CWU z powrotem do sieci wodociągowej, tworząc zamknięty obieg dla pracy naczynia.
4. Naczynie przeponowe: Zamontowane na trójniku lub bezpośrednio na rurze, między zaworem zwrotnym a podgrzewaczem.
5. Zawór odcinający serwisowy (kulowy): Umieszczony przed naczyniem przeponowym. Umożliwia odcięcie naczynia od instalacji w celu jego serwisu lub wymiany, bez konieczności opróżniania całego systemu z wody.
6. Podgrzewacz (bojler/zasobnik) CWU: Serce systemu, które podgrzewa wodę.
7. Zawór bezpieczeństwa: Zainstalowany bezpośrednio na króćcu podgrzewacza. Stanowi ostateczne zabezpieczenie przed nadmiernym wzrostem ciśnienia w zasobniku.

Niezbędni partnerzy naczynia: rola zaworu zwrotnego i zaworu bezpieczeństwa

Dwa elementy towarzyszące naczyniu przeponowemu są równie ważne, co ono samo. Ich rola jest kluczowa dla bezpieczeństwa i prawidłowego działania systemu.

• Zawór zwrotny: Montowany przed naczyniem, patrząc od strony zasilania w wodę. Jego zadaniem jest uniemożliwienie "cofania się" rozszerzonej wody do sieci wodociągowej. Dzięki niemu naczynie przeponowe może skutecznie pracować w zamkniętym układzie, kompensując zmiany objętości wody w podgrzewaczu.
• Zawór bezpieczeństwa: Musi być zainstalowany na zasobniku CWU. Działa jak ostateczny bezpiecznik, chroniąc instalację przed nadmiernym wzrostem ciśnienia. Jeśli ciśnienie przekroczy dopuszczalny poziom (np. z powodu awarii naczynia przeponowego), zawór bezpieczeństwa otworzy się, odprowadzając nadmiar wody. Częste kapanie z zaworu bezpieczeństwa jest często sygnałem, że z naczyniem przeponowym dzieje się coś niedobrego na przykład brakuje w nim powietrza lub membrana jest uszkodzona.

Pionowo czy poziomo? Jak pozycja montażu wpływa na działanie?

Większość naczyń przeponowych można montować zarówno w pozycji pionowej, jak i poziomej. Wybór pozycji montażu często zależy od dostępnego miejsca w instalacji oraz od konkretnego modelu naczynia i zaleceń producenta. Niezależnie od tego, czy króciec przyłączeniowy jest skierowany w dół, czy w górę, kluczowe jest, aby zawsze przestrzegać instrukcji obsługi dostarczonej przez producenta danego naczynia. Niektóre modele mogą mieć specyficzne wymagania dotyczące montażu, które zapewniają ich optymalne działanie.

Montaż to nie wszystko o czym jeszcze musisz pamiętać?

Prawidłowy montaż naczynia przeponowego to fundament jego działania, ale to nie koniec obowiązków. Aby naczynie służyło nam niezawodnie przez długi czas, musimy pamiętać o jego właściwej eksploatacji i regularnej kontroli. Wiedza na temat jego stanu technicznego jest równie ważna, jak sama instalacja.

Jak ustawić prawidłowe ciśnienie wstępne w naczyniu?

Jednym z kluczowych parametrów naczynia przeponowego jest jego ciśnienie wstępne, czyli ciśnienie poduszki gazowej w komorze gazowej. Jest ono niezwykle ważne dla prawidłowego działania naczynia. Ogólna zasada mówi, że ciśnienie wstępne powinno być o około 0,2-0,3 bara niższe od ciśnienia roboczego w instalacji. Dla typowych domowych instalacji CWU, ciśnienie to zazwyczaj mieści się w zakresie od 2 do 4 barów. Jak sprawdzić i wyregulować to ciśnienie? Należy użyć pompki rowerowej lub samochodowej wyposażonej w manometr. Przed pomiarem upewnijmy się, że w naczyniu nie ma wody (można to zrobić, odcinając dopływ wody i otwierając najbliższy kran z ciepłą wodą, a następnie odkręcając zawór serwisowy przy naczyniu, jeśli taki jest). Następnie, po podłączeniu pompki do wentyla, sprawdzamy aktualne ciśnienie i w razie potrzeby je korygujemy.

Dobór pojemności naczynia czy większe zawsze znaczy lepsze?

Wybór odpowiedniej pojemności naczynia przeponowego jest istotny. Zbyt małe naczynie nie będzie w stanie skutecznie skompensować wzrostu objętości wody, co może prowadzić do częstego otwierania się zaworu bezpieczeństwa i przyspieszonego zużycia membrany. Z drugiej strony, naczynie o zbyt dużej pojemności nie jest błędem samym w sobie, ale może być niepotrzebnie droższe i zajmować więcej cennego miejsca w instalacji. Producenci naczyń zazwyczaj udostępniają tabele lub kalkulatory, które pomagają dobrać odpowiednią pojemność w zależności od objętości podgrzewacza i maksymalnej temperatury wody w systemie. Warto z nich skorzystać.

Różnica między naczyniem do C.O. a naczyniem do C.W.U. dlaczego nie można ich mylić?

Istnieje fundamentalna różnica między naczyniami przeponowymi stosowanymi w instalacjach centralnego ogrzewania (C.O.) a tymi przeznaczonymi do ciepłej wody użytkowej (CWU). Najważniejsza różnica dotyczy materiałów, z których wykonana jest membrana. Membrana w naczyniu do CWU musi posiadać specjalne atesty dopuszczające ją do kontaktu z wodą przeznaczoną do spożycia przez ludzi. Naczynia do C.O. zazwyczaj mają obudowy w kolorze czerwonym, podczas gdy te do CWU w niebieskim. Zamienne stosowanie tych naczyń jest niedopuszczalne ze względów higienicznych i bezpieczeństwa. Użycie naczynia do C.O. w instalacji CWU może prowadzić do zanieczyszczenia wody i problemów zdrowotnych.

Najczęstsze błędy przy montażu i eksploatacji naczynia sprawdź, czy ich nie popełniasz

Podsumowując naszą podróż przez świat naczyń przeponowych, warto jeszcze raz przypomnieć o najczęściej popełnianych błędach. Weryfikacja własnej instalacji pod kątem tych pomyłek może uchronić nas przed wieloma problemami i kosztownymi naprawami.

Błąd nr 1: Montaż w złym miejscu (na ciepłej wodzie lub cyrkulacji)

Jak już wielokrotnie podkreślaliśmy, montaż naczynia przeponowego na rurze z ciepłą wodą lub na przewodzie cyrkulacyjnym jest poważnym błędem. Wysoka temperatura wody w tych miejscach prowadzi do szybkiego uszkodzenia membrany naczynia, a także uniemożliwia mu prawidłowe spełnianie swojej funkcji kompensacyjnej. Zawsze pamiętajmy o montażu naczynia na dopływie zimnej wody do podgrzewacza.

Błąd nr 2: Brak zaworu odcinającego utrudniający serwis

Pominięcie montażu zaworu odcinającego (kulowego) przed naczyniem przeponowym znacząco utrudnia jego serwisowanie. Bez takiego zaworu, aby sprawdzić lub wyregulować ciśnienie wstępne w naczyniu, konieczne jest całkowite opróżnienie całej instalacji CWU z wody. Jest to czasochłonne i niewygodne, a regularna konserwacja jest kluczowa dla długowieczności naczynia.

Błąd nr 3: Ignorowanie kontroli ciśnienia cichy zabójca membrany

Regularna kontrola ciśnienia wstępnego w naczyniu przeponowym jest absolutnie niezbędna. Z czasem poduszka gazowa może tracić swoje właściwości, a ciśnienie spadać. Gdy ciśnienie gazu jest zbyt niskie, naczynie przestaje efektywnie pracować. Prowadzi to do częstego otwierania się zaworu bezpieczeństwa, a także do przyspieszonego zużycia membrany. Traktujmy kontrolę ciśnienia jako rutynową czynność konserwacyjną.

Przeczytaj również: Ile kosztuje ogrzewanie domu gazem? Sprawdź, jak zaoszczędzić na rachunkach

Objawy uszkodzonego naczynia: kiedy zawór bezpieczeństwa zaczyna "płakać"?

Najbardziej oczywistym sygnałem, że z naczyniem przeponowym jest coś nie tak, jest częste kapanie lub otwieranie się zaworu bezpieczeństwa zainstalowanego na podgrzewaczu. Jest to wyraźny znak, że ciśnienie w systemie jest zbyt wysokie. Inne objawy mogą obejmować niestabilne ciśnienie wody w kranach (raz mocny strumień, raz słaby), głośniejszą pracę instalacji, a także skrócenie żywotności samego podgrzewacza. W przypadku zaobserwowania tych symptomów, pierwszym krokiem powinno być sprawdzenie ciśnienia wstępnego w naczyniu przeponowym. Jeśli okaże się ono nieprawidłowe, należy je skorygować. Jeśli to nie pomoże, najprawdopodobniej konieczna będzie wymiana naczynia.
