Jak układać ogrzewanie podłogowe? Schematy, parametry, błędy

Planujesz samodzielny montaż ogrzewania podłogowego, ale nie wiesz, od czego zacząć? Ten kompleksowy przewodnik krok po kroku rozwieje Twoje wątpliwości, przedstawiając szczegółowe schematy i praktyczne porady dotyczące zarówno systemów wodnych, jak i elektrycznych. Dowiedz się, jak uniknąć najczęstszych błędów i cieszyć się komfortem ciepłej podłogi we własnym domu.

Zanim zaczniesz: Kluczowe decyzje i perfekcyjne przygotowanie

Montaż ogrzewania podłogowego to inwestycja, która wymaga starannego planowania i precyzyjnego wykonania. Odpowiednie przygotowanie podłoża oraz podjęcie kluczowych decyzji na wczesnym etapie prac są absolutną podstawą sukcesu. Bez tego nawet najlepiej wykonana instalacja może nie spełniać oczekiwań, a jej późniejsze naprawy mogą być bardzo kosztowne. Zanim sięgniesz po narzędzia, poświęć chwilę na przemyślenie kilku istotnych kwestii.

Ogrzewanie wodne czy elektryczne? Schemat działania i porównanie kosztów

Wybór między systemem wodnym a elektrycznym to pierwsza i jedna z najważniejszych decyzji. System wodny działa na zasadzie cyrkulacji podgrzanej wody w rurach ułożonych pod podłogą, co zapewnia równomierne i przyjemne ciepło. Jest to rozwiązanie zazwyczaj bardziej ekonomiczne w eksploatacji, szczególnie przy zastosowaniu nowoczesnych źródeł ciepła, takich jak pompy ciepła czy kotły kondensacyjne. Jego instalacja jest jednak bardziej skomplikowana i wymaga podłączenia do kotła oraz rozdzielacza. System elektryczny z kolei wykorzystuje maty lub przewody grzewcze, które generują ciepło pod wpływem przepływu prądu. Jest prostszy w montażu, szczególnie w mniejszych pomieszczeniach lub jako ogrzewanie uzupełniające, a także nie wymaga skomplikowanej infrastruktury. Należy jednak pamiętać o potencjalnie wyższych kosztach eksploatacji, zwłaszcza przy ogrzewaniu całego domu, oraz o konieczności zapewnienia odpowiedniej mocy przyłączeniowej.

Projekt to podstawa: Dlaczego nie warto układać podłogówki "na czuja"?

Często spotykam się z podejściem, gdzie inwestorzy chcą zaoszczędzić na projekcie, zakładając, że ogrzewanie podłogowe to nic skomplikowanego. Nic bardziej mylnego! Brak profesjonalnego projektu to jeden z najpoważniejszych błędów wykonawczych, który może skutkować nierównomiernym grzaniem, przegrzewaniem poszczególnych stref, a nawet uszkodzeniem instalacji. Według danych kb.pl, kluczowe jest rozpoczęcie od projektu, który uwzględnia zapotrzebowanie na ciepło, rodzaj wykończenia podłogi i planowane źródło ciepła, jak np. pompa ciepła. Projektant uwzględni optymalny rozstaw rur, długość pętli, a także dobierze odpowiednie komponenty do specyfiki budynku i potrzeb użytkowników. Ignorowanie tego etapu to prosta droga do problemów i nieefektywnego ogrzewania.

Warstwy mają znaczenie: Jak prawidłowo przygotować podłoże krok po kroku?

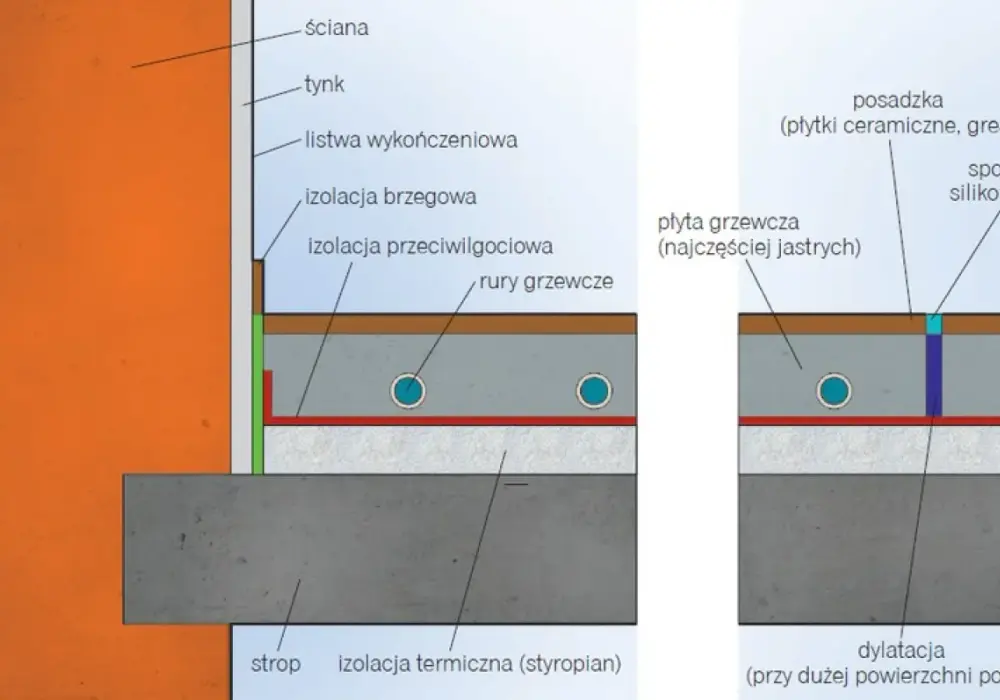

Prawidłowo wykonana instalacja ogrzewania podłogowego to przemyślana konstrukcja wielowarstwowa. Każdy element pełni kluczową rolę w zapewnieniu efektywności i trwałości systemu. Proces przygotowania podłoża rozpoczyna się od jego dokładnego oczyszczenia i wyrównania. Następnie układa się warstwę izolacji przeciwwilgociowej, która chroni kolejne elementy przed wilgociącią z gruntu lub konstrukcji. Kolejnym etapem jest izolacja termiczna, najczęściej w postaci płyt styropianowych lub specjalnych płyt izolacyjnych. Jej zadaniem jest skierowanie ciepła do góry, do pomieszczenia, a nie w dół, do stropu czy gruntu, co jest kluczowe dla efektywności energetycznej. Na styropianie często montuje się ekran odbijający ciepło, zazwyczaj w postaci folii aluminiowej, która dodatkowo wspomaga dystrybucję ciepła. Dopiero na tak przygotowanej podstawie układa się system grzewczy rury w przypadku ogrzewania wodnego lub maty/przewody w systemie elektrycznym. Całość przykrywa się wylewką, która stanowi warstwę akumulującą i rozprowadzającą ciepło.

Niezbędne narzędzia i materiały: Twoja kompletna lista zakupów

Aby samodzielnie zamontować ogrzewanie podłogowe, będziesz potrzebować odpowiednich narzędzi i materiałów. Oto lista, która pomoże Ci przygotować się do pracy:

• Narzędzia: miarka, nóż do cięcia izolacji, poziomica, klucze do rozdzielacza, nożyce do cięcia rur (w przypadku systemu wodnego), pistolet do pianki montażowej, wkrętarka, ewentualnie tacker do mocowania rur, mieszadło do zapraw.
• Materiały systemowe:
• Ogrzewanie wodne: rury PEX lub wielowarstwowe, rozdzielacz z przepływomierzami, elementy montażowe do rur (klipsy, listwy, tacker), taśma dylatacyjna, izolacja termiczna (styropian podłogowy), folia izolacyjna (przeciwwilgociowa i odbijająca ciepło).
• Ogrzewanie elektryczne: maty grzewcze lub przewody grzewcze, termostat z czujnikiem temperatury podłogi, peszle do czujników, taśma montażowa.
• Materiały wykończeniowe: materiały do wykonania wylewki (cementowa lub anhydrytowa), ewentualnie zaprawy samopoziomujące, materiały do przygotowania podłoża (np. grunt).

Pamiętaj, że dokładna lista może się różnić w zależności od wybranego systemu i specyfiki pomieszczenia.

Wodne ogrzewanie podłogowe: Schemat układania rur krok po kroku

System wodny jest najczęściej wybieranym rozwiązaniem w przypadku ogrzewania podłogowego, głównie ze względu na jego efektywność energetyczną i komfort cieplny. Montaż tego systemu wymaga jednak precyzji i znajomości kilku kluczowych zasad. Poniżej przedstawiam szczegółowy przewodnik, który pomoże Ci prawidłowo ułożyć rury i podłączyć je do rozdzielacza.

Schemat ślimakowy czy meandrowy? Który układ rur wybrać i dlaczego?

Wybór między schematem ślimakowym a meandrowym ma istotny wpływ na równomierność rozprowadzenia ciepła. Schemat ślimakowy, znany również jako spiralny, polega na układaniu rur od zewnętrznego obrzeża pomieszczenia w kierunku środka, a następnie powrocie wzdłuż wcześniej ułożonej rury. Według danych kb.pl, układ ślimakowy zapewnia bardziej równomierny rozkład temperatur i jest często rekomendowany. Schemat meandrowy (pętlowy) polega na ułożeniu rur w równoległych pętlach, które następnie podłącza się do rozdzielacza. Jest on często prostszy w wykonaniu, ale może prowadzić do większych różnic temperatur między początkiem a końcem pętli. W pomieszczeniach o nieregularnych kształtach lub tam, gdzie występują większe straty ciepła (np. przy dużych oknach), układ ślimakowy jest zazwyczaj lepszym wyborem.

Jaki rozstaw rur zastosować? Praktyczne wytyczne dla salonu, łazienki i sypialni

Rozstaw rur jest jednym z najważniejszych parametrów wpływających na wydajność ogrzewania podłogowego. Według danych kb.pl, standardowy rozstaw rur wynosi od 10 do 20 cm. W strefach o większych stratach ciepła, takich jak okolice okien, drzwi balkonowych czy w łazienkach (zwłaszcza przy strefach mokrych), zaleca się zagęszczenie rur do 10 cm, aby zapewnić odpowiednią temperaturę i komfort cieplny. Z kolei w pomieszczeniach o mniejszych stratach ciepła, jak sypialnie czy korytarze, można zastosować większy rozstaw, np. 15-20 cm. Istotne jest również, aby pojedyncze pętle grzewcze nie były zbyt długie. Według danych kb.pl, pętle grzewcze nie powinny być dłuższe niż 100-120 metrów, aby uniknąć zbyt dużych oporów hydraulicznych, które mogłyby utrudnić przepływ wody i obniżyć efektywność systemu.

Mocowanie rur do izolacji: Przegląd metod od klipsów po takery

Prawidłowe mocowanie rur grzewczych do warstwy izolacji termicznej jest kluczowe dla utrzymania ich w odpowiednim położeniu podczas wylewania posadzki. Istnieje kilka popularnych metod:

• Klipsy mocujące: Są to małe plastikowe elementy, które wbijane są w styropian, przytrzymując rurę. Są tanie i łatwe w użyciu, ale mogą wymagać większej liczby punktów mocowania.
• Listwy montażowe: Długie profile z tworzywa sztucznego lub metalu, do których rury są przyczepiane za pomocą specjalnych zatrzasków. Zapewniają stabilne mocowanie i ułatwiają zachowanie równego rozstawu rur.
• Tacker (zszywacz): Specjalne narzędzie, które za pomocą zszywek mocuje rury do płyt izolacyjnych. Jest to metoda szybka i efektywna, szczególnie przy większych powierzchniach.
• Siatka zbrojeniowa: W niektórych systemach rury mocowane są do siatki zbrojeniowej za pomocą opasek kablowych. Ta metoda zapewnia bardzo solidne mocowanie.

Wybór metody zależy od rodzaju izolacji, typu rur oraz indywidualnych preferencji wykonawcy.

Serce instalacji: Jak poprawnie podłączyć pętle do rozdzielacza?

Rozdzielacz jest kluczowym elementem systemu wodnego ogrzewania podłogowego, odpowiedzialnym za dystrybucję podgrzanej wody do poszczególnych pętli grzewczych i jej powrót. Proces podłączania pętli wymaga precyzji:

1. Przygotowanie rur: Po ułożeniu wszystkich pętli należy je odpowiednio przyciąć i oczyścić końcówki.
2. Oznaczenie pętli: Każda pętla powinna być wyraźnie oznaczona (np. numerem pomieszczenia lub pętli), aby uniknąć pomyłek przy podłączaniu.
3. Podłączenie do rozdzielacza: Końcówki rur podłącza się do odpowiednich gniazd na rozdzielaczu zasilania (zazwyczaj po lewej stronie) i powrotu (po prawej stronie). Należy użyć odpowiednich złączek i narzędzi, zapewniając szczelność połączenia.
4. Montaż przepływomierzy: Jeśli rozdzielacz jest wyposażony w przepływomierze, należy je zamontować na zasilaniu, aby umożliwić precyzyjne ustawienie przepływu dla każdej pętli.
5. Odpowietrzenie systemu: Po podłączeniu wszystkich pętli kluczowe jest odpowietrzenie instalacji. Należy to zrobić, otwierając zawory odpowietrzające na rozdzielaczu i przepuszczając przez system wodę, aż do momentu, gdy przestaną wydobywać się pęcherzyki powietrza.

Pamiętaj, że prawidłowe podłączenie i odpowietrzenie są niezbędne do poprawnego działania systemu i uniknięcia problemów z cyrkulacją wody.

Elektryczne ogrzewanie podłogowe: Schemat montażu mat i przewodów

Elektryczne ogrzewanie podłogowe to coraz popularniejsze rozwiązanie, cenione za prostotę montażu i szybkie nagrzewanie. Choć jego instalacja jest zazwyczaj mniej skomplikowana niż systemu wodnego, wymaga równie dużej precyzji i przestrzegania zasad bezpieczeństwa. Oto jak krok po kroku zamontować matę lub przewód grzewczy.

Mata czy przewód grzewczy? Co sprawdzi się lepiej w Twoim domu?

Wybór między matą grzewczą a przewodem grzewczym zależy od specyfiki pomieszczenia i indywidualnych potrzeb. Maty grzewcze to przewody grzewcze fabrycznie zamocowane na siatce, co znacznie ułatwia i przyspiesza ich układanie. Są idealne do pomieszczeń o regularnych kształtach, takich jak łazienki czy kuchnie, gdzie potrzebujemy równomiernego ogrzewania. Przewody grzewcze natomiast oferują większą elastyczność w układaniu, pozwalając na dopasowanie do nieregularnych kształtów pomieszczeń lub na stworzenie stref o różnej mocy grzewczej. Ich montaż wymaga jednak więcej pracy, ponieważ przewód trzeba samodzielnie przymocować do podłoża. W przypadku ogrzewania całego domu, często stosuje się systemy oparte na przewodach grzewczych, które można indywidualnie dopasować do potrzeb.

Jak bezpiecznie rozłożyć matę grzewczą? Instrukcja montażu ze schematem

Rozłożenie maty grzewczej jest procesem, który wymaga szczególnej uwagi, aby nie uszkodzić przewodu grzewczego. Oto instrukcja krok po kroku:

1. Przygotowanie podłoża: Upewnij się, że podłoże jest czyste, suche i równe.
2. Rozwijanie maty: Rozwijaj matę stopniowo, zaczynając od miejsca, gdzie będzie znajdował się termostat.
3. Cięcie siatki: Matę można ciąć tylko po siatce, nigdy po przewodzie grzewczym! Pozwala to na zawracanie maty i dopasowanie jej do kształtu pomieszczenia.
4. Układanie: Układaj matę tak, aby poszczególne elementy nie nakładały się na siebie. Zostaw odpowiednie odstępy od ścian i innych elementów stałych.
5. Mocowanie: Przymocuj matę do podłoża za pomocą dwustronnej taśmy klejącej lub specjalnych klejów montażowych.
6. Miejsce na czujnik: W odpowiednim miejscu, zgodnie ze schematem, przygotuj otwór na peszel z czujnikiem temperatury.

Pamiętaj: Nigdy nie przycinaj ani nie uszkadzaj samego przewodu grzewczego. Jest to element, który generuje ciepło i jego uszkodzenie dyskwalifikuje matę z dalszego użytku.

Klucz do wydajności: Gdzie dokładnie umieścić czujnik temperatury podłogi?

Prawidłowe umiejscowienie czujnika temperatury podłogi jest absolutnie kluczowe dla efektywnego i bezpiecznego działania elektrycznego ogrzewania podłogowego. Czujnik ten informuje termostat o aktualnej temperaturze podłogi, co pozwala na precyzyjne sterowanie grzaniem i zapobiega przegrzewaniu. Czujnik powinien być umieszczony w specjalnym peszlu, który chroni go przed uszkodzeniem i ułatwia ewentualną wymianę. Peszl z czujnikiem należy umieścić centralnie między dwoma przewodami grzewczymi, w odległości co najmniej 5-10 cm od nich. Ważne jest również, aby czujnik nie znajdował się w pobliżu ścian, drzwi, ani innych elementów, które mogłyby zakłócić jego odczyt (np. miejsca, gdzie będzie układana ciężka szafa). Zazwyczaj zaleca się umieszczenie czujnika w odległości około 50-60 cm od ściany.

Podłączenie do termostatu: Schemat elektryczny, który musisz znać

Podłączenie elektrycznego ogrzewania podłogowego do termostatu wymaga pewnej wiedzy z zakresu elektryki. Choć schematy mogą się nieznacznie różnić w zależności od modelu termostatu, podstawowa zasada jest zawsze ta sama:

• Przewód grzewczy: Oba końce przewodu grzewczego (lub maty) podłącza się do odpowiednich zacisków w termostacie.
• Czujnik temperatury: Przewody czujnika temperatury podłogi również podłącza się do dedykowanych zacisków w termostacie.
• Zasilanie: Termostat wymaga podłączenia do sieci elektrycznej (faza i neutralny).
• Wyjście na grzałkę/matę: Termostat steruje pracą ogrzewania, włączając i wyłączając zasilanie doprowadzone do przewodu grzewczego.

Ważne: Prace związane z podłączeniem elektrycznym powinny być wykonywane przez wykwalifikowanego elektryka lub pod jego nadzorem. Jest to kwestia bezpieczeństwa, a błędy w instalacji elektrycznej mogą prowadzić do pożaru lub porażenia prądem.

Wylewka i pierwsze uruchomienie: Finał prac montażowych

Po ułożeniu systemu grzewczego, kluczowym etapem jest wykonanie wylewki, która stanowi warstwę ochronną i akumulującą ciepło. Następnie, po odpowiednim wyschnięciu, przychodzi czas na pierwsze uruchomienie i testowanie systemu. Te etapy są równie ważne, co samo ułożenie rur czy mat.

Wylewka cementowa czy anhydrytowa? Wady i zalety obu rozwiązań

Wybór odpowiedniego rodzaju wylewki ma znaczący wpływ na proces montażu i późniejszą eksploatację ogrzewania podłogowego. Wylewka cementowa (jastrych cementowy) jest tradycyjnym i bardzo wytrzymałym rozwiązaniem. Charakteryzuje się dużą odpornością na obciążenia i wilgoć. Jej wadą jest dłuższy czas schnięcia i potencjalna skłonność do pękania, jeśli nie zostanie wykonana z odpowiednimi dodatkami i z zachowaniem dylatacji. Wylewka anhydrytowa, oparta na spoiwie gipsowym, jest samopoziomująca, co ułatwia uzyskanie idealnie gładkiej powierzchni. Ma doskonałe właściwości przewodzenia ciepła, co przekłada się na szybsze nagrzewanie i lepszą efektywność systemu. Według danych kb.pl, dla wylewek cementowych zalecana grubość całkowita to 6-8 cm, a dla anhydrytowych 5-6 cm. Anhydryt wymaga jednak ochrony przed wilgocią. Wybór zależy od budżetu, wymagań dotyczących wytrzymałości i czasu realizacji.

Jaka jest optymalna grubość wylewki nad rurami? Uniknij przegrzewania i pękania

Grubość wylewki nad elementami grzewczymi jest krytyczna dla prawidłowego działania systemu. Zbyt cienka warstwa może nie zapewnić odpowiedniej akumulacji ciepła i prowadzić do przegrzewania rur lub przewodów. Z kolei zbyt gruba warstwa spowolni proces nagrzewania i zwiększy straty energii. Według danych kb.pl, minimalna grubość jastrychu nad rurami powinna wynosić około 4,5 cm dla wylewki cementowej i 3,5 cm dla anhydrytowej. Ta warstwa zapewnia równomierne rozprowadzenie ciepła i chroni system grzewczy przed uszkodzeniami mechanicznymi. Zachowanie odpowiedniej grubości jest kluczowe dla uniknięcia pękania posadzki pod wpływem naprężeń termicznych.

Próba ciśnieniowa i wygrzewanie posadzki: Dwa obowiązkowe testy przed finałem

Przed położeniem docelowej warstwy podłogi (płytki, panele, drewno), należy przeprowadzić dwa kluczowe testy, które zapewnią bezproblemowe działanie ogrzewania podłogowego przez lata:

• Próba ciśnieniowa (dla ogrzewania wodnego): Jest to absolutnie niezbędny etap, który wykonuje się przed wylaniem wylewki. Polega na napełnieniu systemu wodnego wodą pod ciśnieniem roboczym (zazwyczaj 3-6 barów) i monitorowaniu jego szczelności przez określony czas (np. 24 godziny). Pozwala to wykryć ewentualne nieszczelności w połączeniach lub uszkodzenia rur, zanim zostaną one przykryte betonem.
• Protokół wygrzewania posadzki: Ten etap przeprowadza się po wyschnięciu wylewki (zazwyczaj po około 7-14 dniach, w zależności od rodzaju wylewki i warunków atmosferycznych). Polega na stopniowym podnoszeniu temperatury wody w systemie (lub mocy mat grzewczych) do poziomu maksymalnego, a następnie jej powolnym obniżaniu. Proces ten ma na celu usunięcie naprężeń w wylewce, które powstały podczas wiązania betonu, oraz przygotowanie jej do pracy z ogrzewaniem podłogowym. Pozwala to zapobiec pękaniu posadzki po położeniu okładziny.

Przestrzeganie tych procedur jest gwarancją długotrwałej i bezproblemowej eksploatacji systemu.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu podłogówki

Montaż ogrzewania podłogowego, choć wydaje się prosty, kryje w sobie wiele pułapek. Świadomość najczęściej popełnianych błędów to klucz do sukcesu i uniknięcia kosztownych napraw. Oto lista najpoważniejszych wpadek, których powinieneś bezwzględnie unikać.

Błąd #1: Zbyt słaba izolacja termiczna podłoża i ucieczka ciepła w dół

Według danych kb.pl, do najpoważniejszych błędów wykonawczych należą między innymi zła izolacja termiczna. Jest to fundamentalny błąd, który prowadzi do ogromnych strat energii. Izolacja termiczna pod podłogówką ma za zadanie skierować ciepło do góry, do pomieszczenia, a nie w dół, do gruntu lub stropu. Zastosowanie zbyt cienkiej lub niewłaściwej izolacji sprawia, że znaczna część energii cieplnej jest tracona, co przekłada się na wyższe rachunki za ogrzewanie i niższy komfort cieplny w pomieszczeniu. Zawsze stosuj odpowiednio gruby i dedykowany do ogrzewania podłogowego styropian lub inny materiał izolacyjny.

Błąd #2: Pominięcie próby szczelności i ryzyko zalania po wylaniu posadzki

W przypadku ogrzewania wodnego, pominięcie próby ciśnieniowej przed wylaniem jastrychu to wręcz proszenie się o kłopoty. Według danych kb.pl, jest to jeden z najpoważniejszych błędów wykonawczych. Jeśli gdzieś pojawi się nieszczelność, a Ty ją zignorujesz, po zalaniu wylewki woda zacznie przeciekać, niszcząc beton, izolację, a nawet inne kondygnacje budynku. Naprawa takiego uszkodzenia jest niezwykle kosztowna i inwazyjna. Próba ciśnieniowa to jedyny pewny sposób, aby upewnić się, że instalacja jest szczelna, zanim zostanie ona przykryta.

Błąd #3: Brak dylatacji, czyli prosta droga do popękanej podłogi

Według danych kb.pl, pominięcie szczelin dylatacyjnych jest kolejnym poważnym błędem. Materiały, z których wykonana jest podłoga i wylewka, pod wpływem zmian temperatury rozszerzają się i kurczą. Jeśli nie zapewnimy im miejsca do swobodnego ruchu, naprężenia te doprowadzą do pękania posadzki. Dylatacje należy wykonać wzdłuż ścian, w progach drzwiowych oraz w przypadku dużych powierzchni, dzieląc je na mniejsze pola. Są one niezbędne do zachowania integralności i estetyki podłogi na lata.

Przeczytaj również: Jak przewymiarować grzejniki do pompy ciepła, aby uniknąć problemów z ogrzewaniem

Błąd #4: Zbyt długie pętle grzewcze i problem "zimnych stref" na podłodze

Według danych kb.pl, pętle grzewcze nie powinny być dłuższe niż 100-120 metrów. Zastosowanie zbyt długich pętli w systemie wodnym prowadzi do nadmiernych oporów hydraulicznych. Oznacza to, że przepływ wody w takiej pętli jest utrudniony, a co za tym idzie ciepło jest nierównomiernie rozprowadzane. Skutkuje to powstawaniem tzw. "zimnych stref" na podłodze, czyli obszarów, które nie są odpowiednio ogrzewane. Prawidłowe zaprojektowanie długości i liczby pętli jest kluczowe dla uzyskania komfortu cieplnego w całym pomieszczeniu.
