Podłączenie kominka z płaszczem wodnym: Bezpieczny układ zamknięty

Podłączenie kominka z płaszczem wodnym do instalacji centralnego ogrzewania w układzie zamkniętym to zadanie wymagające precyzji i ścisłego przestrzegania norm bezpieczeństwa. Choć może wydawać się skomplikowane, jest w pełni możliwe i zgodne z polskim prawem, pod warunkiem zastosowania odpowiednich zabezpieczeń. W tym artykule przeprowadzę Cię przez kluczowe aspekty tej inwestycji, od wymogów prawnych, przez techniczne rozwiązania, aż po koszty i konserwację. Chodzi o to, byś mógł cieszyć się ciepłem z kominka bez obaw o bezpieczeństwo swoje i swojej rodziny.

Podłączenie kominka z płaszczem wodnym w układzie zamkniętym: Czy to w ogóle możliwe i legalne?

Zacznijmy od podstaw. Kominek z płaszczem wodnym, jako urządzenie spalające paliwo stałe, stanowi specyficzne wyzwanie w kontekście podłączenia do ciśnieniowego układu centralnego ogrzewania. Wynika to z faktu, że proces spalania jest trudniejszy do precyzyjnego kontrolowania niż w przypadku kotłów gazowych czy olejowych. Jednakże, polskie prawo budowlane dopuszcza takie rozwiązania, stawiając jednak jasne warunki dotyczące bezpieczeństwa. Kluczowe jest zastosowanie specjalnych urządzeń, które zapobiegną niekontrolowanemu wzrostowi temperatury i ciśnienia w instalacji. Zaniedbanie tych wymogów może prowadzić do poważnych konsekwencji, od odmowy odbioru instalacji po realne zagrożenie dla życia i zdrowia.

Układ zamknięty a kocioł na paliwo stałe dlaczego to stanowi wyzwanie?

Różnica między układem otwartym a zamkniętym w systemach grzewczych jest fundamentalna. W układzie otwartym woda w instalacji ma swobodny kontakt z atmosferą poprzez otwarte naczynie wzbiorcze. To sprawia, że ciśnienie w systemie jest niskie i stabilne, a nadmiar ciepła może być łatwo oddany do otoczenia. Układ zamknięty, z kolei, jest szczelnie zamknięty, co oznacza, że wzrost temperatury wody powoduje wzrost ciśnienia. W przypadku kotła na paliwo stałe, takiego jak kominek z płaszczem wodnym, istnieje ryzyko gwałtownego wzrostu temperatury, jeśli np. zabraknie prądu, co uniemożliwi pracę pompy obiegowej. Taki nagły wzrost temperatury w zamkniętym układzie może doprowadzić do zagotowania wody, gwałtownego wzrostu ciśnienia, a w skrajnych przypadkach nawet do eksplozji. Dlatego właśnie podłączenie tego typu urządzeń do układu zamkniętego wymaga szczególnych środków ostrożności.

Polskie przepisy budowlane: Co musisz wiedzieć, zanim rozpoczniesz prace?

Polskie przepisy, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jasno wskazują na konieczność zapewnienia bezpieczeństwa instalacji grzewczych. W kontekście kominków z płaszczem wodnym w układach zamkniętych, kluczowe jest stosowanie urządzeń do odprowadzania nadmiaru ciepła. Oznacza to, że instalacja musi być wyposażona w systemy, które w razie niebezpiecznego wzrostu temperatury, skutecznie ją obniżą. Brak zgodności z tymi przepisami nie tylko uniemożliwi legalne użytkowanie instalacji, ale może również skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w przypadku wystąpienia szkody. Zawsze warto upewnić się, że projekt i wykonanie instalacji są zgodne z obowiązującymi normami.

Kluczowe wymogi bezpieczeństwa: Jak uniknąć ryzyka przegrzania i wzrostu ciśnienia?

Bezpieczeństwo to absolutny priorytet, zwłaszcza gdy mamy do czynienia z urządzeniami na paliwo stałe podłączonymi do ciśnieniowych systemów grzewczych. Ryzyko przegrzania i gwałtownego wzrostu ciśnienia to najpoważniejsze zagrożenia, które mogą prowadzić do kosztownych awarii, a nawet stanowić niebezpieczeństwo dla domowników.

Zagrożenia płynące z nieprawidłowego montażu: od awarii po poważne niebezpieczeństwo

• Uszkodzenie instalacji: Błędy w montażu, takie jak niewłaściwe podłączenie rur, zastosowanie nieodpowiednich materiałów, czy brak odpowiednich zabezpieczeń, mogą prowadzić do nieszczelności, pęknięć rur, uszkodzenia płaszcza wodnego kominka, a nawet do jego całkowitego zniszczenia.
• Zagrożenie dla zdrowia i życia: W skrajnych przypadkach, przegrzanie i wzrost ciśnienia mogą skutkować rozszczelnieniem instalacji, co grozi poparzeniem gorącą wodą lub parą wodną. W najgorszym scenariuszu, może dojść do wybuchu, stanowiącego śmiertelne zagrożenie.
• Pożar: Niewłaściwe podłączenie kominka do przewodu kominowego lub jego uszkodzenie może również zwiększyć ryzyko pożaru.

Rola zabezpieczeń w ochronie instalacji i domowników

Systemy zabezpieczeń to serce każdej bezpiecznej instalacji z kominkiem wodnym w układzie zamkniętym. Ich głównym zadaniem jest monitorowanie parametrów pracy systemu i natychmiastowe reagowanie w przypadku wykrycia nieprawidłowości. Podstawowe zabezpieczenia, takie jak zawory bezpieczeństwa, naczynia wzbiorcze czy systemy schładzające, działają jak strażnicy, chroniąc zarówno samą instalację przed uszkodzeniem, jak i domowników przed potencjalnymi zagrożeniami. Bez nich, nawet najbardziej zaawansowany technologicznie kominek staje się źródłem ryzyka.

Dwie drogi do bezpiecznej instalacji: Poznaj sprawdzone i zgodne z prawem metody

Aby sprostać wymogom bezpieczeństwa i przepisom, wykształciły się dwie główne metody podłączania kominków z płaszczem wodnym do układu zamkniętego. Obie są skuteczne i bezpieczne, ale różnią się pod względem zastosowanych rozwiązań technicznych i wymagań instalacyjnych.

Metoda 1: Wkład z wężownicą schładzającą i zawór termiczny (DBV) jak to działa krok po kroku?

Pierwsza metoda opiera się na wykorzystaniu specjalnego wkładu kominkowego, który jest fabrycznie wyposażony w wężownicę schładzającą. Jest to zazwyczaj miedziana lub stalowa rurka, umieszczona wewnątrz płaszcza wodnego kominka. Jej zadaniem jest odebranie nadmiaru ciepła w sytuacji awaryjnej. Kluczowym elementem tego systemu jest termostatyczny zawór bezpieczeństwa, często oznaczany jako DBV (Druck- und Temperatur-Begrenzer) lub STS (Safety Temperature Sensor). Działa to w następujący sposób: gdy temperatura wody w płaszczu wodnym kominka przekroczy bezpieczny próg, zazwyczaj 95°C, zawór termiczny otwiera dopływ zimnej wody z sieci wodociągowej do wężownicy. Zimna woda przepływa przez wężownicę, odbierając nadmiar ciepła z wody grzewczej, a następnie jest odprowadzana do kanalizacji. Ten proces skutecznie zapobiega zagotowaniu się wody w instalacji i utrzymuje jej temperaturę na bezpiecznym poziomie. Jest to rozwiązanie stosunkowo proste, pod warunkiem, że wkład kominkowy jest fabrycznie przystosowany do takiej instalacji.

Metoda 2: Płytowy wymiennik ciepła pełne rozdzielenie układów jako gwarancja bezpieczeństwa

Druga metoda, uważana za jeszcze bezpieczniejszą, polega na zastosowaniu płytowego wymiennika ciepła. W tym rozwiązaniu dochodzi do pełnego rozdzielenia hydraulicznego między obiegiem kominka a główną instalacją centralnego ogrzewania. Kominek z płaszczem wodnym pracuje we własnym, małym obiegu otwartym. Oznacza to, że jest on zabezpieczony otwartym naczyniem wzbiorczym, które pozwala na swobodne odprowadzenie pary i zapobiega wzrostowi ciśnienia. Ciepło wytworzone przez kominek jest następnie przekazywane do zamkniętej instalacji CO (np. z grzejnikami lub ogrzewaniem podłogowym) za pośrednictwem płytowego wymiennika ciepła. Płyny z obu obiegów nigdy się nie mieszają. Jeśli dojdzie do zagotowania wody, stanie się to tylko w małym, otwartym obiegu kominka, bez ryzyka przeniesienia nadmiernego ciśnienia na główną instalację grzewczą domu. Jest to rozwiązanie bardziej złożone pod względem hydraulicznym, wymagające dodatkowego osprzętu, ale oferujące najwyższy poziom bezpieczeństwa.

Porównanie metod: Które rozwiązanie wybrać dla swojego domu?

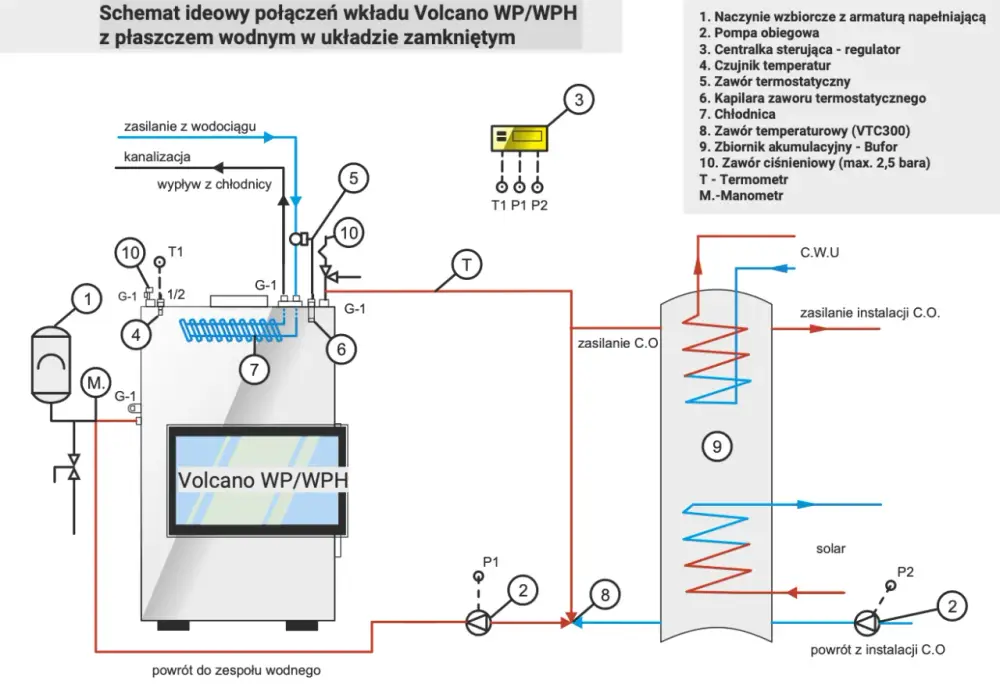

Schemat instalacji krok po kroku: Wizualizacja poprawnego podłączenia

Zrozumienie skomplikowanych połączeń hydraulicznych może być wyzwaniem. Dlatego właśnie przedstawienie schematów instalacji jest tak ważne. Wizualizacja pomaga nie tylko w planowaniu, ale także w komunikacji z fachowcem, upewniając się, że obie strony rozumieją projekt w ten sam sposób. Poniżej znajdziesz opisy kluczowych elementów dla obu omawianych metod.

Schemat dla wariantu z wężownicą schładzającą omówienie kluczowych elementów

1. Kominek z płaszczem wodnym: To serce systemu, źródło ciepła, które musi być wyposażone w fabryczną wężownicę schładzającą.
2. Wężownica schładzająca: Miedziana lub stalowa rurka wbudowana w płaszcz wodny, przez którą przepływa zimna woda w razie przegrzania.
3. Termostatyczny zawór bezpieczeństwa (np. DBV/STS): Automatycznie otwiera dopływ zimnej wody do wężownicy po przekroczeniu temperatury 95°C.
4. Naczynie przeponowe: Kompensuje zmiany objętości wody w zamkniętym obiegu grzewczym, utrzymując stabilne ciśnienie.
5. Zawór bezpieczeństwa ciśnieniowy: Upuszcza nadmiar ciśnienia z instalacji, gdy przekroczy ono bezpieczny poziom.
6. Pompa obiegowa: Wymusza obieg wody grzewczej w instalacji centralnego ogrzewania, rozprowadzając ciepło.
7. Sterownik: Mózg operacji, zarządza pracą pompy i monitoruje temperaturę w systemie.
8. Podłączenie do instalacji CO: Punkt integracji z istniejącą instalacją grzewczą, zasilający grzejniki lub ogrzewanie podłogowe.
9. Zasilanie zimną wodą wodociągową: Doprowadzenie wody do zaworu DBV, niezbędnej do aktywacji systemu schładzania.
10. Odpływ do kanalizacji: Miejsce odprowadzenia wody z wężownicy schładzającej po jej użyciu.

Schemat dla wariantu z płytowym wymiennikiem ciepła jak połączyć obieg otwarty z zamkniętym?

1. Kominek z płaszczem wodnym: Źródło ciepła pracujące w dedykowanym, otwartym obiegu.
2. Otwarte naczynie wzbiorcze: Zabezpiecza obieg kominka, przyjmując nadmiar wody i odpowietrzając system.
3. Pompa obiegu kominka: Wymusza obieg wody między kominkiem a wymiennikiem ciepła.
4. Płytowy wymiennik ciepła: Kluczowy element rozdzielający, przekazujący ciepło z obiegu kominka do obiegu CO bez mieszania płynów.
5. Pompa obiegu CO: Wymusza obieg wody w głównej instalacji centralnego ogrzewania.
6. Naczynie przeponowe (dla obiegu CO): Kompensuje zmiany objętości wody w zamkniętym obiegu CO.
7. Zawór bezpieczeństwa (dla obiegu CO): Upuszcza nadmiar ciśnienia z zamkniętego obiegu CO.
8. Sterownik: Zarządza pracą obu pomp i monitoruje temperatury w obu obiegach, zapewniając optymalną pracę.
9. Podłączenie do instalacji CO: Punkt integracji z istniejącą instalacją grzewczą, zasilający grzejniki lub ogrzewanie podłogowe.

Niezbędnik instalatora: Komponenty, bez których Twój system nie zadziała

Wybór odpowiednich komponentów to fundament bezpiecznej i efektywnej instalacji. Każdy element pełni swoją specyficzną rolę, a ich jakość i prawidłowy dobór mają kluczowe znaczenie dla długowieczności systemu i bezpieczeństwa użytkowników. Oto przegląd najważniejszych części składowych.

Serce systemu: Jaki wkład kominkowy z płaszczem wodnym wybrać?

Wybór odpowiedniego wkładu kominkowego to pierwszy i jeden z najważniejszych kroków. Zwróć uwagę na jego moc nominalną powinna być dopasowana do zapotrzebowania cieplnego Twojego domu. Ważna jest również sprawność energetyczna, która przekłada się na ilość uzyskanego ciepła z tej samej ilości paliwa. Pojemność płaszcza wodnego określa, ile wody może on pomieścić, co wpływa na stabilność pracy systemu. Materiał wykonania żeliwo czy stal ma wpływ na trwałość i sposób oddawania ciepła. Jeśli wybierasz metodę z wężownicą schładzającą, upewnij się, że wkład jest fabrycznie w nią wyposażony. Nie zapomnij o certyfikatach i normach potwierdzających jakość i bezpieczeństwo produktu.

Grupa bezpieczeństwa: Rola naczynia przeponowego i zaworu ciśnieniowego

Grupa bezpieczeństwa to zbiór elementów, które chronią instalację przed nadmiernym ciśnieniem. Naczynie przeponowe działa jak amortyzator kompensuje zmiany objętości wody spowodowane wahaniami temperatury. Dzięki niemu ciśnienie w instalacji pozostaje stabilne. Zawór bezpieczeństwa ciśnieniowego to z kolei ostatnia linia obrony w sytuacji, gdy inne zabezpieczenia zawiodą lub ciśnienie nadal rośnie, zawór ten automatycznie upuszcza nadmiar wody, zapobiegając rozerwaniu instalacji. Prawidłowy dobór wielkości naczynia przeponowego i nastawy zaworu bezpieczeństwa są kluczowe.

Automatyka i sterowanie: Mózg operacji, czyli sterownik, pompy i czujniki

Nowoczesne systemy grzewcze opierają się na automatyce, która zapewnia optymalną pracę i maksymalizuje komfort. Sterownik jest centralnym punktem zarządzania odbiera sygnały z czujników temperatury i na ich podstawie decyduje o włączeniu lub wyłączeniu pomp obiegowych. Pompy obiegowe odpowiadają za wymuszanie przepływu wody w instalacji, rozprowadzając ciepło tam, gdzie jest potrzebne. Czujniki temperatury, rozmieszczone w kluczowych punktach systemu, dostarczają sterownikowi niezbędnych danych do podejmowania decyzji. Precyzyjna kontrola parametrów pracy jest niezbędna dla efektywności i bezpieczeństwa.

Elementy wykonawcze: Zawory zwrotne, filtry i odpowietrzniki

Oprócz głównych komponentów, instalacja wymaga również szeregu mniejszych, ale równie ważnych elementów. Zawory zwrotne zapobiegają cofaniu się wody w instalacji, co może być problemem w przypadku awarii pompy. Filtry chronią wrażliwe elementy systemu, takie jak pompy czy wymienniki ciepła, przed zanieczyszczeniami, które mogłyby je uszkodzić lub zmniejszyć ich wydajność. Odpowietrzniki służą do usuwania powietrza z instalacji, które mogłoby zakłócać przepływ wody i powodować korozję.

Najczęstsze błędy montażowe i eksploatacyjne: Jak uniknąć kosztownych awarii?

Nawet najlepiej zaprojektowana instalacja może zawieść, jeśli popełnione zostaną błędy podczas montażu lub eksploatacji. Świadomość najczęstszych pułapek pozwala uniknąć kosztownych napraw i zapewnić długą, bezawaryjną pracę systemu.

Problem „zimnego powrotu” i kondensacja cichy zabójca Twojego wkładu

Zjawisko "zimnego powrotu" polega na tym, że do płaszcza wodnego kominka wraca zbyt zimna woda z instalacji grzewczej. W przypadku kominków na paliwo stałe, które pracują w wyższych temperaturach, może to prowadzić do kondensacji pary wodnej i substancji smolistych na wewnętrznych ściankach komory spalania. Skutkuje to osadzaniem się sadzy, korozją materiału, a w konsekwencji skróceniem żywotności wkładu kominkowego. Aby temu zapobiec, stosuje się rozwiązania takie jak zawór czterodrogowy lub pompa ładująca z termostatem, które zapewniają odpowiednią temperaturę wody powracającej do kominka.

Błędnie dobrane lub ustawione naczynie wzbiorcze dlaczego ciśnienie w układzie jest tak ważne?

Naczynie wzbiorcze, zarówno otwarte, jak i przeponowe, jest kluczowe dla utrzymania stabilnego ciśnienia w systemie. Jeśli naczynie jest zbyt małe lub jego ciśnienie wstępne jest nieprawidłowo ustawione, nie będzie ono w stanie skutecznie kompensować zmian objętości wody. Może to prowadzić do zbyt wysokiego ciśnienia w instalacji, co zwiększa ryzyko uszkodzenia elementów systemu, lub do zbyt niskiego ciśnienia, które może powodować problemy z pracą pompy i cyrkulacją wody. Stabilne ciśnienie to podstawa bezpiecznego i efektywnego działania całej instalacji.

Brak zasilania awaryjnego (UPS) dla pomp co się stanie, gdy zabraknie prądu?

Pompy obiegowe są niezbędne do prawidłowego funkcjonowania systemu grzewczego. W przypadku awarii zasilania, czyli przerwy w dostawie prądu, pompy przestają pracować. W instalacji z kominkiem z płaszczem wodnym, gdzie proces spalania może trwać nadal, zatrzymanie obiegu wody jest niezwykle niebezpieczne. Prowadzi to do szybkiego przegrzania i zagotowania wody w płaszczu, co może skutkować uszkodzeniem kominka i instalacji, a nawet stanowić zagrożenie. Dlatego też, zastosowanie zasilania awaryjnego, takiego jak UPS (Uninterruptible Power Supply), dla pomp obiegowych jest absolutnie kluczowe dla bezpieczeństwa.

Ile to wszystko kosztuje? Realistyczna kalkulacja inwestycji

Inwestycja w kominek z płaszczem wodnym to znaczący wydatek, ale może przynieść oszczędności w dłuższej perspektywie, zwłaszcza jeśli wykorzystujemy go jako główne lub wspomagające źródło ciepła. Poniżej przedstawiam realistyczne widełki cenowe, które pomogą Ci oszacować budżet.

Koszt wkładu kominkowego i niezbędnego osprzętu

Sam wkład kominkowy z płaszczem wodnym to zazwyczaj największy pojedynczy koszt. Ceny wahają się od około 7 000 zł do nawet 14 000 zł, w zależności od mocy, marki i zastosowanych rozwiązań. Do tego dochodzi koszt niezbędnego osprzętu hydraulicznego, który obejmuje pompy obiegowe, naczynia wzbiorcze (otwarte i przeponowe), zawory bezpieczeństwa, zawory termiczne, a także, w zależności od wybranej metody, wężownicę schładzającą lub płytowy wymiennik ciepła. Koszt ten można oszacować na dodatkowe 4 000 - 8 000 zł.

Cena robocizny na co zwrócić uwagę, wybierając instalatora?

Koszty robocizny stanowią znaczącą część całkowitej inwestycji. Warto pamiętać, że w tym przypadku cena nie powinna być jedynym kryterium wyboru. Doświadczony i certyfikowany instalator, który ma praktyczne doświadczenie w montażu kominków z płaszczem wodnym, zapewni bezpieczeństwo i prawidłowe działanie systemu. Zwróć uwagę na referencje, licencje oraz gwarancję udzielaną na wykonane prace. Dobry fachowiec to inwestycja w spokój i bezpieczeństwo.

Przykładowy kosztorys dla kompletnej instalacji

Podsumowując, całkowity orientacyjny koszt inwestycji w kominek z płaszczem wodnym, obejmujący zakup wkładu, niezbędnego osprzętu hydraulicznego oraz profesjonalny montaż, może wynieść od 18 000 do nawet 35 000 zł. Są to wartości szacunkowe i mogą się różnić w zależności od regionu Polski, wyboru konkretnych komponentów (marka, parametry techniczne) oraz cennika wybranego instalatora. Warto dokładnie przeanalizować ofertę i porównać ceny, pamiętając jednak o priorytecie jakości i bezpieczeństwa.

Optymalna praca i konserwacja: Jak dbać o instalację, by służyła bezawaryjnie przez lata?

Posiadanie kominka z płaszczem wodnym to nie tylko kwestia jego instalacji, ale również odpowiedniej eksploatacji i regularnej konserwacji. Dbałość o system przez lata zapewni jego bezawaryjną pracę, utrzyma gwarancję producenta i pozwoli cieszyć się jego zaletami bez nieprzyjemnych niespodzianek.

Pierwsze uruchomienie i regulacja kluczowe momenty

Pierwsze uruchomienie instalacji to moment krytyczny. Powinno być ono przeprowadzone przez doświadczonego instalatora, który dokona wszelkich niezbędnych czynności. Należą do nich m.in. odpowietrzenie całego systemu, napełnienie go wodą grzewczą, sprawdzenie szczelności wszystkich połączeń, ustawienie odpowiednich ciśnień w naczyniach wzbiorczych oraz konfiguracja parametrów sterownika. Tylko prawidłowe pierwsze uruchomienie gwarantuje, że system będzie działał poprawnie od samego początku.

Przeczytaj również: Jak zrobić kolektor słoneczny z grzejnika i zaoszczędzić na energii

Regularne przeglądy i czyszczenie co i jak często kontrolować?

• Stan wkładu kominkowego: Regularnie sprawdzaj szczelność płaszcza wodnego, stan uszczelek drzwiowych oraz szybę.
• Drożność komina: Kominiarz powinien regularnie kontrolować i czyścić przewód kominowy, aby zapewnić prawidłowy ciąg i zapobiec gromadzeniu się sadzy.
• Ciśnienie w naczyniu przeponowym: Kontroluj ciśnienie powietrza w naczyniu i w razie potrzeby je uzupełnij zgodnie z zaleceniami producenta.
• Działanie pomp obiegowych: Upewnij się, że pompy pracują cicho i efektywnie, bez nadmiernych wibracji.
• Zawory bezpieczeństwa: Okresowo sprawdzaj drożność zaworów bezpieczeństwa, aby upewnić się, że zadziałają w sytuacji awaryjnej.
• Czystość wymiennika płytowego (jeśli jest): W przypadku instalacji z wymiennikiem płytowym, może być konieczne jego okresowe czyszczenie z osadów, aby zapewnić optymalne przekazywanie ciepła.
• Stan instalacji hydraulicznej: Kontroluj szczelność wszystkich połączeń i szukaj oznak korozji na rurach i elementach instalacji.
