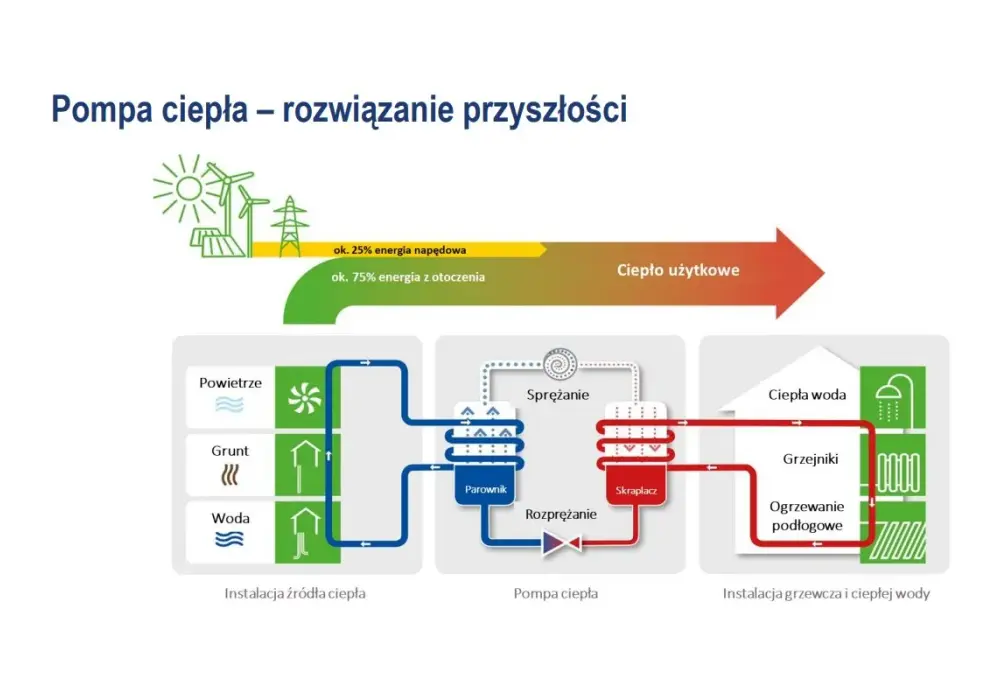

Schemat pompy ciepła: kluczowe podłączenia i błędy. Poznaj tajniki!

Podłączenie pompy ciepła to proces wymagający precyzji, a jego poprawność decyduje o wydajności, bezawaryjności i kosztach eksploatacji całego systemu grzewczego. Analiza schematów hydraulicznych jest kluczowa zarówno dla instalatorów, jak i inwestorów. Zrozumienie, jak poszczególne elementy instalacji współpracują ze sobą, pozwala uniknąć kosztownych błędów i zapewnić optymalne działanie systemu. W tym artykule przyjrzymy się najważniejszym schematom i konfiguracjom, które pozwolą Ci świadomie podjąć decyzje dotyczące montażu pompy ciepła.

Dlaczego poprawny schemat to serce wydajnej instalacji z pompą ciepła

Poprawny schemat hydrauliczny jest fundamentem niezawodnej, wydajnej i ekonomicznej pracy systemu grzewczego z pompą ciepła. To właśnie od niego zależy, czy urządzenie będzie działać optymalnie, zużywając minimalną ilość energii, czy też będzie narażone na częste awarie i wysokie rachunki. Błędy na etapie projektowania lub wykonania schematu mogą prowadzić do spadku efektywności, problemów z utrzymaniem komfortowej temperatury w budynku, a nawet do uszkodzenia drogiego sprzętu. Dlatego zrozumienie podstawowych zasad tworzenia i czytania schematów jest kluczowe nie tylko dla profesjonalnych instalatorów, ale także dla inwestorów, którzy chcą mieć pewność, że ich instalacja została wykonana prawidłowo.

Od czego zależy wybór schematu? Kluczowe czynniki do rozważenia

Wybór odpowiedniego schematu podłączenia pompy ciepła nie jest przypadkowy. Zależy od wielu czynników, które należy wziąć pod uwagę już na etapie projektowania instalacji. Oto kluczowe z nich:

• Typ pompy ciepła: Rozróżniamy pompy typu monoblok, gdzie wszystkie komponenty znajdują się w jednej, zewnętrznej jednostce, oraz pompy typu split, składające się z jednostki zewnętrznej i wewnętrznej połączonych przewodami z czynnikiem chłodniczym. Różnice te wpływają na sposób podłączenia hydraulicznego i chłodniczego.
• Rodzaj instalacji grzewczej: Czy budynek ogrzewany jest nowoczesnym ogrzewaniem podłogowym, czy tradycyjnymi grzejnikami? A może jest to modernizowana, starsza instalacja? Każdy z tych systemów ma inne wymagania dotyczące temperatury zasilania i przepływu.
• Obecność i rola bufora: Zbiornik buforowy jest często niezbędny do stabilizacji pracy pompy ciepła, szczególnie w instalacjach z grzejnikami lub w systemach hybrydowych. Jego konfiguracja (szeregowo czy równolegle) ma istotne znaczenie dla efektywności.
• Podgrzewanie C.W.U.: Większość instalacji z pompą ciepła ma również za zadanie podgrzewać wodę użytkową. Sposób integracji zasobnika C.W.U. ze schematem jest kluczowy dla zapewnienia komfortu cieplnej wody.
• Integracja z innymi źródłami ciepła: W układach hybrydowych pompa ciepła współpracuje z dodatkowym źródłem ciepła, np. kotłem gazowym. Schemat musi uwzględniać prawidłowe połączenie i sterowanie tymi dwoma urządzeniami.
• Wielkość i zapotrzebowanie budynku na ciepło: Odpowiednie dobranie mocy pompy i wielkości komponentów instalacji, w tym bufora, jest kluczowe dla zapewnienia komfortu cieplnego przy optymalnych kosztach.

Jak czytać schematy hydrauliczne? Legenda i najważniejsze symbole

Zanim zagłębimy się w konkretne schematy, warto zrozumieć podstawowe zasady ich czytania. Każdy element na schemacie hydraulicznym jest reprezentowany przez specyficzny symbol graficzny, który ma swoje ustalone znaczenie. Znajomość tych symboli pozwala na szybkie zidentyfikowanie poszczególnych komponentów i zrozumienie ich funkcji w systemie. Oto najważniejsze z nich, które często pojawiają się na schematach pomp ciepła:

• Jednostka pompy ciepła: Zazwyczaj oznaczana jako prostokąt lub inny schematyczny blok, reprezentujący serce systemu.
• Zbiornik buforowy: Często przedstawiany jako pionowy cylinder, symbolizujący magazyn wody grzewczej.
• Zasobnik C.W.U.: Podobnie jak bufor, zazwyczaj cylinder, ale może mieć dodatkowe oznaczenia wskazujące na wężownicę grzewczą.
• Zawór trójdrogowy: Symbolizowany przez trójkąt lub schemat z trzema króćcami, wskazujący na możliwość kierowania przepływu w dwóch lub trzech kierunkach.
• Pompa obiegowa: Zazwyczaj oznaczana jako okrąg z wpisanym symbolem wirnika, wskazującym na wymuszanie przepływu.
• Filtroseparator (separator zanieczyszczeń): Często przedstawiany jako element z siatką lub wirówką, mający za zadanie wyłapywać zanieczyszczenia.
• Naczynie wzbiorcze: Symbolizowane przez zbiornik z membraną, kompensujący zmiany ciśnienia.
• Grupa bezpieczeństwa: Zazwyczaj połączone elementy składające się z zaworu bezpieczeństwa, manometru i odpowietrznika.
• Zawory odcinające: Przedstawiane jako zawory kulowe lub zasuwowe, umożliwiające odcięcie przepływu w danym odcinku instalacji.

Schemat podstawowy: pompa ciepła typu Monoblok w prostej instalacji

Pompy ciepła typu monoblok to urządzenia, w których wszystkie kluczowe komponenty sprężarka, parownik, skraplacz i zawór rozprężny są zintegrowane w jednej, kompaktowej jednostce zewnętrznej. Taka konstrukcja sprawia, że instalacja hydrauliczna ogranicza się do podłączenia rur z wodą grzewczą do tej jednostki. To właśnie dlatego schemat podłączenia pompy monoblok jest często uważany za prostszy w porównaniu do systemów typu split, które wymagają połączeń chłodniczych między jednostką zewnętrzną a wewnętrzną.

Jak wygląda najprostsze podłączenie do C. O. i C. W. U.?

Najprostszy schemat podłączenia pompy ciepła monoblok do instalacji centralnego ogrzewania (C.O.) i zasobnika ciepłej wody użytkowej (C.W.U.) zakłada bezpośrednie połączenie pompy z dwoma obiegami. W tej konfiguracji pompa ciepła zasila zarówno ogrzewanie budynku, jak i podgrzewa wodę użytkową. Kluczową rolę odgrywa tutaj zawór trójdrogowy, który decyduje o tym, czy ciepło kierowane jest do instalacji C.O., czy do podgrzewania C.W.U. Zazwyczaj priorytetem jest grzanie ciepłej wody użytkowej, co oznacza, że pompa ciepła najpierw nagrzewa zasobnik C.W.U., a dopiero po osiągnięciu zadanej temperatury wody użytkowej przełącza się na tryb ogrzewania pomieszczeń.

Rola zaworu 3-drogowego: Przełączanie między ogrzewaniem a ciepłą wodą

Zawór trójdrogowy jest sercem systemu priorytetowego C.W.U. w prostych instalacjach z pompą ciepła. Jego zadaniem jest inteligentne kierowanie przepływem czynnika grzewczego. Gdy czujnik temperatury w zasobniku C.W.U. zasygnalizuje, że woda użytkowa nie osiągnęła jeszcze pożądanej temperatury, zawór trójdrogowy ustawia się w pozycji, która kieruje całe ciepło z pompy ciepła do wężownicy zasobnika. Dopiero po nagrzaniu wody użytkowej do określonego poziomu, zawór przełącza się, otwierając drogę dla czynnika grzewczego do instalacji C.O. i ogrzewania budynku. Ten mechanizm zapewnia, że zawsze mamy dostęp do ciepłej wody, nawet gdy budynek jest intensywnie ogrzewany.

Niezbędne zabezpieczenia: Grupa bezpieczeństwa, naczynia wzbiorcze i filtr siatkowy

Każda instalacja grzewcza, a zwłaszcza ta z pompą ciepła, musi być odpowiednio zabezpieczona. W podstawowym schemacie podłączenia pompy ciepła monoblok kluczowe są następujące elementy:

• Grupa bezpieczeństwa: Jest to zespół składający się zazwyczaj z zaworu bezpieczeństwa, manometru (wskazującego ciśnienie w instalacji) oraz odpowietrznika. Jej głównym zadaniem jest ochrona systemu przed nadmiernym wzrostem ciśnienia, które mogłoby doprowadzić do uszkodzenia elementów instalacji.
• Naczynia wzbiorcze: Woda, podobnie jak inne substancje, zmienia swoją objętość pod wpływem temperatury. Naczynia wzbiorcze, zwane też przeponowymi, kompensują te zmiany, pochłaniając nadmiar wody podczas jej rozszerzania się i oddając ją podczas kurczenia. Zapobiega to zbyt dużym wahaniom ciśnienia w systemie.
• Filtry siatkowe/separatory zanieczyszczeń: Te elementy są niezwykle ważne dla ochrony pompy ciepła. W trakcie eksploatacji instalacji grzewczej mogą pojawić się zanieczyszczenia, takie jak rdza, kamień czy osady. Filtry siatkowe wyłapują większe cząstki, a separatory zanieczyszczeń usuwają drobniejsze szlamy. Ich brak lub nieprawidłowe działanie może prowadzić do uszkodzenia delikatnych elementów pompy ciepła, a nawet do utraty gwarancji producenta.

Monoblok vs Split: Czym różnią się schematy podłączenia?

Wybór między pompą ciepła typu monoblok a split to jedna z pierwszych i fundamentalnych decyzji, która wpływa na cały projekt instalacji grzewczej. Różnice w ich budowie przekładają się bezpośrednio na odmienne schematy podłączenia, wymagające innego podejścia instalacyjnego i posiadające swoje specyficzne zalety oraz wady.

Schemat pompy ciepła Split: Gdzie jest moduł hydrauliczny i jak go połączyć?

Pompa ciepła typu split składa się z dwóch głównych części: jednostki zewnętrznej, która zawiera sprężarkę i skraplacz, oraz jednostki wewnętrznej (modułu hydraulicznego), która zazwyczaj umieszczana jest wewnątrz budynku. Moduł hydrauliczny zawiera wymiennik ciepła, pompę obiegową oraz elementy sterujące. Schemat podłączenia pompy split skupia się na połączeniu tych dwóch jednostek za pomocą przewodów chłodniczych, a następnie na podłączeniu modułu hydraulicznego do instalacji C.O. i C.W.U. Obieg wody grzewczej znajduje się w całości wewnątrz budynku, co minimalizuje ryzyko zamarznięcia i upraszcza niektóre aspekty instalacyjne w porównaniu do monobloków w bardzo mroźnym klimacie.

Połączenia chłodnicze w układzie Split: Na co zwrócić uwagę?

Kluczową różnicą w schemacie podłączenia pompy ciepła typu split są połączenia chłodnicze, które realizowane są między jednostką zewnętrzną a wewnętrzną za pomocą miedzianych rur. Te połączenia przenoszą czynnik chłodniczy, który jest nośnikiem energii cieplnej. Absolutnie kluczowe jest, aby te prace wykonywał certyfikowany instalator posiadający uprawnienia F-gazowe, ponieważ czynnik chłodniczy jest substancją potencjalnie szkodliwą dla środowiska. Należy zwrócić uwagę na szczelność połączeń, odpowiednie średnice rur (dobrane do mocy pompy) oraz właściwą izolację termiczną przewodów, aby zapobiec stratom ciepła i kondensacji pary wodnej.

Kiedy wybrać Monoblok, a kiedy Split z perspektywy instalacji?

Wybór między monoblokiem a splitem zależy od wielu czynników, które wpływają na schemat instalacji i jej późniejszą eksploatację. Oto porównanie:

Kluczowa rola bufora: Kiedy i dlaczego jest niezbędny na schemacie?

Zbiornik buforowy, często nazywany po prostu "buforem", jest jednym z tych elementów instalacji grzewczej, które mogą wydawać się opcjonalne, ale w rzeczywistości odgrywają kluczową rolę w zapewnieniu wydajności i długowieczności pompy ciepła. Jego główną funkcją jest magazynowanie energii cieplnej w postaci podgrzanej wody. Dzięki temu pompa ciepła może pracować w bardziej optymalnych cyklach, ograniczając tzw. "taktowanie", czyli częste włączanie i wyłączanie urządzenia. Zmniejsza to zużycie energii i znacząco wydłuża żywotność sprężarki, która jest najdroższym elementem pompy ciepła. Dodatkowo, bufor może dostarczać ciepło potrzebne do procesu odszraniania (defrost) jednostki zewnętrznej pompy ciepła w chłodniejsze dni.

Schemat z buforem wpiętym szeregowo: Zwiększenie zładu wody w instalacji

Podłączenie bufora szeregowo oznacza, że woda krąży najpierw przez bufor, a następnie przez instalację grzewczą (np. ogrzewanie podłogowe lub grzejniki). W tej konfiguracji bufor działa przede wszystkim jako element zwiększający całkowitą objętość wody w systemie, czyli tzw. "zład". Jest to szczególnie korzystne w instalacjach o małej pojemności wodnej, takich jak nowoczesne ogrzewanie podłogowe, które charakteryzuje się niską bezwładnością cieplną. Zwiększenie zładu wody pozwala pompie ciepła na dłuższe cykle pracy, stabilizuje temperaturę w systemie i chroni przed gwałtownymi spadkami temperatury, co przekłada się na bardziej równomierne i komfortowe ogrzewanie.

Schemat z buforem jako sprzęgło hydrauliczne (wpięcie równoległe)

Wpięcie bufora równolegle pełni funkcję sprzęgła hydraulicznego. Oznacza to, że bufor oddziela hydraulicznie obieg pompy ciepła od obiegu grzewczego w budynku. Woda z pompy ciepła krąży w swoim dedykowanym obiegu przez bufor, a z bufora jest następnie rozprowadzana do instalacji grzewczej za pomocą oddzielnej pompy obiegowej. Takie rozwiązanie jest niezwykle korzystne w przypadku rozbudowanych instalacji grzewczych, gdzie występują różne opory przepływu (np. w połączeniu ogrzewania podłogowego z grzejnikami) lub gdy chcemy zasilać instalację grzewczą temperaturą niższą niż ta, którą może osiągnąć pompa ciepła. Pozwala to na optymalne dopasowanie parametrów pracy pompy do potrzeb instalacji.

Kiedy można zrezygnować z bufora? Schemat bezpośredni dla ogrzewania podłogowego

Istnieją sytuacje, w których można zrezygnować z instalacji zbiornika buforowego. Jest to możliwe przede wszystkim w przypadku nowych, prostych instalacji, w których dominuje ogrzewanie podłogowe. Ogrzewanie podłogowe samo w sobie charakteryzuje się dużą bezwładnością cieplną i znacznym zładem wody, co sprawia, że pełni ono funkcję naturalnego bufora. W takich instalacjach pompa ciepła może być podłączona bezpośrednio do obiegu grzewczego. Jednakże, nawet w takich przypadkach, warto rozważyć zastosowanie bufora, jeśli budynek ma bardzo małe zapotrzebowanie na ciepło lub gdy planowane jest częste wietrzenie pomieszczeń, co może prowadzić do gwałtownych spadków temperatury.

Rozbudowane schematy hydrauliczne dla wymagających instalacji

Współczesne domy często wymagają bardziej złożonych systemów grzewczych, które muszą sprostać różnorodnym potrzebom. Dotyczy to zwłaszcza budynków, gdzie zastosowano różne typy odbiorników ciepła, takie jak ogrzewanie podłogowe i tradycyjne grzejniki, lub gdzie pompa ciepła współpracuje z innym, istniejącym źródłem ciepła. W takich przypadkach standardowe, proste schematy podłączenia okazują się niewystarczające, a konieczne jest zastosowanie bardziej rozbudowanych rozwiązań, które zapewnią optymalne zarządzanie ciepłem i komfort cieplny.

Schemat z dwoma obiegami grzewczymi: Jak podłączyć grzejniki i podłogówkę?

W instalacjach, gdzie występują zarówno grzejniki, jak i ogrzewanie podłogowe, konieczne jest zastosowanie dwóch niezależnych obiegów grzewczych. Obieg grzejnikowy zazwyczaj wymaga wyższej temperatury zasilania (np. 50-55°C), podczas gdy ogrzewanie podłogowe pracuje efektywnie przy niższej temperaturze (np. 30-40°C). Schemat podłączenia pompy ciepła do takiego systemu musi uwzględniać możliwość zasilania obu tych obiegów odpowiednimi temperaturami. Najczęściej realizuje się to poprzez zastosowanie rozdzielacza z dwoma niezależnymi pompami obiegowymi oraz zaworami mieszającymi, które precyzyjnie regulują temperaturę wody dla każdego z obiegów.

Rola grup pompowych i zaworów mieszających w sterowaniu temperaturą

Grupy pompowe i zawory mieszające są kluczowymi elementami w rozbudowanych schematach hydraulicznych, odpowiedzialnymi za precyzyjne sterowanie temperaturą w poszczególnych obiegach grzewczych. Grupa pompowa to zintegrowany moduł zawierający pompę obiegową, zawory odcinające oraz często zawór zwrotny, który zapewnia odpowiedni przepływ czynnika grzewczego. Zawory mieszające, najczęściej trójdrogowe lub czterodrogowe, pozwalają na regulację temperatury zasilania poprzez mieszanie gorącej wody z obiegu pompy ciepła z powracającą zimną wodą z instalacji. Dzięki nim można precyzyjnie dostosować temperaturę do wymagań konkretnego odbiornika ciepła, np. obniżyć ją dla ogrzewania podłogowego, jednocześnie utrzymując wyższą dla grzejników.

Schemat hybrydowy: Jak poprawnie zintegrować pompę ciepła z istniejącym kotłem gazowym?

Układ hybrydowy, znany również jako układ biwalentny, polega na współpracy pompy ciepła z innym, istniejącym źródłem ciepła, najczęściej kotłem gazowym. Jest to popularne rozwiązanie w przypadku modernizacji starszych instalacji, gdzie pompa ciepła ma za zadanie pokrywać większość zapotrzebowania na ciepło, a kocioł gazowy uruchamia się jedynie w okresach największego mrozu lub gdy temperatura zewnętrzna spadnie poniżej określonego progu. Poprawne zintegrowanie tych dwóch urządzeń wymaga zastosowania odpowiedniego sterownika, który będzie zarządzał priorytetami i optymalnie dobierał źródło ciepła w zależności od warunków. Schemat podłączenia musi uwzględniać wspólny obieg wody grzewczej oraz mechanizmy zapobiegające niekorzystnej współpracy obu źródeł ciepła.

Podłączenie do starej instalacji: Wyzwania i sprawdzone rozwiązania

Adaptacja pompy ciepła do istniejącej, często wieloletniej instalacji grzewczej, stanowi wyzwanie, ale jest jak najbardziej możliwa. Starsze systemy, projektowane z myślą o tradycyjnych kotłach, mogą mieć specyficzne wymagania i ograniczenia, które należy uwzględnić w schemacie podłączenia. Kluczem do sukcesu jest zrozumienie tych wyzwań i zastosowanie odpowiednich rozwiązań, które zapewnią efektywną i bezawaryjną pracę pompy ciepła.

Modernizacja układu otwartego: Jak przystosować starą instalację do pompy ciepła?

Wiele starszych instalacji grzewczych działa w układzie otwartym, gdzie naczynie wzbiorcze znajduje się na strychu i jest połączone z atmosferą. Pompy ciepła natomiast wymagają pracy w układzie zamkniętym, pod ciśnieniem. Dlatego modernizacja układu otwartego do współpracy z pompą ciepła jest kluczowa. Proces ten zazwyczaj obejmuje: uszczelnienie całej instalacji, demontaż otwartego naczynia wzbiorczego i instalację zamkniętego naczynia przeponowego w kotłowni. Często w takich modernizowanych instalacjach, szczególnie gdy występują grzejniki, niezbędne jest również zastosowanie zbiornika buforowego, który stabilizuje pracę pompy ciepła i zapobiega jej nadmiernemu taktowania.

Wysokotemperaturowe pompy ciepła na schemacie z grzejnikami żeliwnymi

Tradycyjne grzejniki żeliwne, często spotykane w starszych budynkach, wymagają do efektywnego działania wyższej temperatury wody zasilającej (często powyżej 55°C). Do niedawna stanowiło to przeszkodę w zastosowaniu pomp ciepła, które zazwyczaj pracują z niższymi temperaturami. Jednak rozwój technologii przyniósł na rynek wysokotemperaturowe pompy ciepła, często wykorzystujące ekologiczny czynnik R290. Te nowoczesne urządzenia są w stanie osiągnąć temperaturę wody zasilającej nawet do 75°C, co pozwala na ich skuteczną współpracę z istniejącymi grzejnikami żeliwnymi bez konieczności ich wymiany. Schemat podłączenia takiej pompy jest podobny do standardowych instalacji, ale z uwzględnieniem wyższych parametrów pracy.

Gdzie umieścić czujniki temperatury w modernizowanej instalacji?

Prawidłowe umiejscowienie czujników temperatury jest absolutnie kluczowe dla poprawnego działania automatyki pompy ciepła, zwłaszcza w modernizowanych instalacjach. Błędne położenie czujnika może prowadzić do nieprawidłowych odczytów temperatury, co z kolei zaburza cykle pracy urządzenia i obniża jego efektywność. Standardowo, czujnik temperatury zewnętrznej umieszcza się na elewacji budynku, z dala od źródeł ciepła i zacienionych miejsc. Wewnątrz instalacji, czujniki temperatury zasilania i powrotu powinny być zamontowane na rurach bezpośrednio po wyjściu z pompy ciepła lub bufora. Kluczowe jest również umieszczenie czujnika temperatury w zasobniku C.W.U. (zazwyczaj na dnie lub w połowie wysokości wężownicy) oraz w zbiorniku buforowym, jeśli jest on stosowany.

Pułapki instalacyjne: 5 błędów na schematach, których musisz unikać

Nawet najlepszy projekt pompy ciepła może okazać się niewystarczający, jeśli podczas jego realizacji popełnione zostaną podstawowe błędy instalacyjne. Według danych ekspertów, wiele problemów z pracą pomp ciepła wynika właśnie z niedopatrzeń na etapie montażu, które często mają swoje źródło w nieprawidłowo wykonanych schematach lub ich niezrozumieniu. Uniknięcie tych pułapek jest kluczowe dla zapewnienia długoterminowej i bezproblemowej pracy systemu.

Błąd #1: Zbyt małe średnice rur jak wpływają na wydajność?

Stosowanie zbyt małych średnic rur w instalacji grzewczej jest jednym z najczęstszych błędów, który znacząco obniża wydajność całego systemu. Powoduje to nadmierne opory przepływu wody, co zmusza pompy obiegowe do cięższej pracy i zużywania większej ilości energii elektrycznej. Co więcej, zbyt mały przepływ może prowadzić do niedogrzewania pomieszczeń, a także do przegrzewania elementów pompy ciepła, co skraca jej żywotność. Dobór odpowiednich średnic rur powinien być zawsze uwzględniony w projekcie hydraulicznym, bazując na mocy cieplnej systemu i przepływach.

Błąd #2: Brak separatora zanieczyszczeń prosta droga do awarii

Instalacje grzewcze, zwłaszcza te starsze, mogą zawierać zanieczyszczenia takie jak rdza, kamień czy osady. Pompa ciepła, ze względu na swoją delikatną budowę i precyzyjne komponenty, jest szczególnie wrażliwa na tego typu zanieczyszczenia. Brak separatora zanieczyszczeń lub filtra siatkowego na powrocie wody do pompy ciepła to prosta droga do poważnej awarii. Zanieczyszczenia mogą uszkodzić wirnik pompy obiegowej, zapchać wymiennik ciepła lub doprowadzić do uszkodzenia sprężarki. Co więcej, wielu producentów pomp ciepła uzależnia ważność gwarancji od stosowania separatorów zanieczyszczeń.

Błąd #3: Nieprawidłowe podłączenie zasobnika C. W. U. i problemy z ciepłą wodą

Nieprawidłowe podłączenie zasobnika ciepłej wody użytkowej to częsta przyczyna problemów z dostępnością ciepłej wody. Może to wynikać z zastosowania zasobnika z zbyt małą wężownicą grzewczą, która nie jest w stanie efektywnie odebrać ciepła z pompy ciepła, lub z nieprawidłowego umiejscowienia czujnika temperatury wody użytkowej. Błędy w priorytetach grzania C.W.U. również mogą prowadzić do sytuacji, w której pompa ciepła nie jest w stanie zapewnić wystarczającej ilości ciepłej wody w krótkim czasie. Skutkuje to długim czasem nagrzewania zasobnika i niedogodnością dla użytkowników.

Błąd #4: Złe umiejscowienie pomp obiegowych

Pompy obiegowe są niezbędne do wymuszania krążenia wody w instalacji grzewczej. Jednak ich prawidłowe umiejscowienie jest kluczowe dla efektywnej pracy systemu. Montaż pompy obiegowej po stronie zasilania, zamiast na powrocie, może prowadzić do zjawiska kawitacji, czyli powstawania pęcherzyków pary wodnej, które uszkadzają wirnik pompy. Niewłaściwe umiejscowienie może również wpływać na nieprawidłowy przepływ wody w systemie, zwiększone zużycie energii przez pompę, a nawet prowadzić do jej uszkodzenia. Ogólna zasada mówi, że pompę obiegową należy montować na powrocie, przed elementami, które wymagają ochrony przed zbyt wysoką temperaturą lub ciśnieniem.

Przeczytaj również: Czy pompa ciepła ogrzeje dom z grzejnikami? Poznaj kluczowe fakty

Błąd #5: Pominięcie zaworów odcinających utrudniające serwis

Zawory odcinające, choć mogą wydawać się nieistotne z punktu widzenia podstawowego schematu, odgrywają kluczową rolę w ułatwianiu prac serwisowych i konserwacyjnych. Pominięcie zaworów odcinających w strategicznych miejscach instalacji, takich jak przed pompą ciepła, przed zbiornikiem buforowym, przed zasobnikiem C.W.U. czy na poszczególnych obiegach grzewczych, znacząco utrudnia lub wręcz uniemożliwia wykonanie jakichkolwiek prac serwisowych bez konieczności spuszczania wody z całej instalacji. To z kolei generuje dodatkowe koszty i czasochłonność w przypadku konieczności wymiany lub naprawy któregoś z elementów systemu.
