Dlaczego poprawny schemat to fundament wydajnej i bezpiecznej instalacji CO
Wydajność i bezpieczeństwo domowej instalacji centralnego ogrzewania w dużej mierze zależą od prawidłowego projektu i schematu podłączenia jej kluczowych elementów, wśród których wymiennik ciepła odgrywa często fundamentalną rolę. Błędy na etapie projektowania lub wykonania, wynikające z nieznajomości lub zignorowania odpowiedniego schematu, mogą prowadzić do szeregu poważnych problemów. Mowa tu nie tylko o spadku efektywności systemu, który objawia się niedostatecznym grzaniem pomieszczeń lub wyższymi rachunkami za energię, ale także o ryzyku awarii poszczególnych komponentów, a nawet zagrożeniu dla bezpieczeństwa użytkowników. Dlatego tak ważne jest, aby każdy, kto ma styczność z instalacją grzewczą, rozumiał jej logikę, a przede wszystkim potrafił odczytać i zastosować się do właściwego schematu podłączenia wymiennika ciepła.
Rola wymiennika ciepła w domowym systemie grzewczym
Wymiennik ciepła działa jak serce systemu, które pośredniczy w przekazywaniu energii cieplnej między dwoma niezależnymi obiegami. Jego główną funkcją jest umożliwienie efektywnego połączenia różnych źródeł ciepła lub typów instalacji, które z natury nie mogą być ze sobą bezpośrednio połączone. Przykładowo, wymiennik pozwala na integrację niskotemperaturowego ogrzewania podłogowego z wysokotemperaturowymi grzejnikami, albo na bezpieczne połączenie otwartego obiegu kotła na paliwo stałe z zamkniętym obiegiem instalacji grzewczej. Jest to niezbędne do prawidłowego funkcjonowania systemu, ochrony jego elementów oraz optymalizacji zużycia energii. Wymiennik pozwala na łączenie dwóch lub więcej obiegów grzewczych, co jest kluczowe w nowoczesnych, złożonych instalacjach.

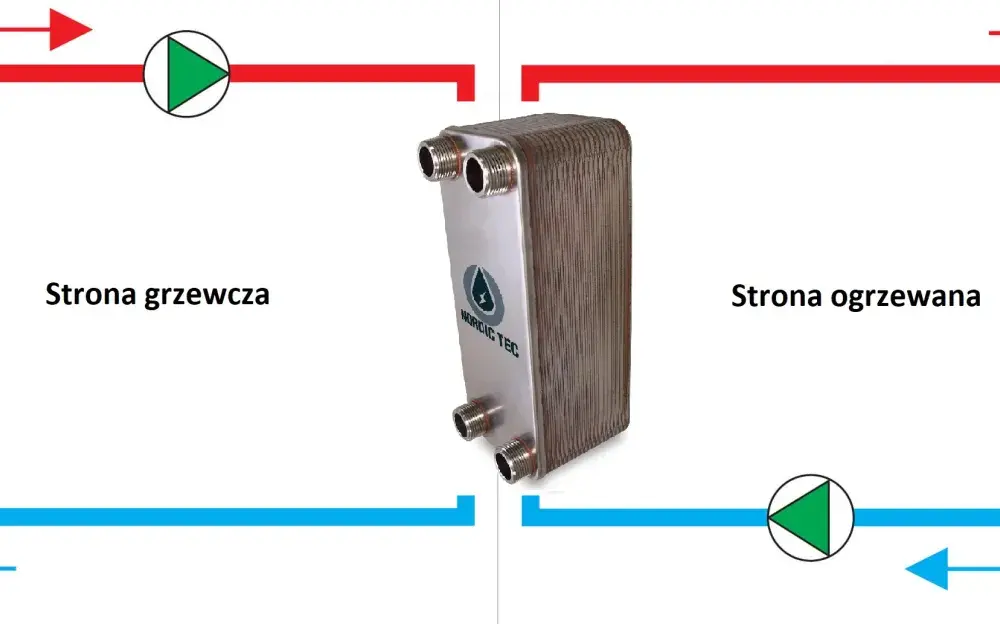

Przeciwprąd złota zasada podłączania wymienników płytowych
W przypadku wymienników ciepła typu płytowego, kluczową zasadą zapewniającą maksymalną wydajność jest tzw. zasada przeciwprądu. Oznacza to, że dwa płyny, które wymieniają między sobą ciepło na przykład gorąca woda z kotła i zimniejsza woda z instalacji centralnego ogrzewania muszą przepływać przez kanały wymiennika w kierunkach przeciwnych. Dlaczego jest to tak ważne? Taki układ zapewnia największą możliwą różnicę temperatur na całej długości przepływu, co przekłada się na najbardziej efektywne przekazanie energii cieplnej. Ignorowanie tej zasady i podłączenie przepływów w tym samym kierunku (tzw. współbieżnie) drastycznie obniża wydajność wymiennika, prowadząc do niepełnego ogrzania wody w instalacji CO i marnotrawstwa energii. Zrozumienie i zastosowanie zasady przeciwprądu to absolutna podstawa poprawnego podłączenia każdego wymiennika płytowego.
Jak czytać schematy instalacji grzewczej? Najważniejsze symbole, które musisz znać
Schematy instalacji grzewczej to uniwersalny język, którym posługują się projektanci, instalatorzy i serwisanci. Umiejętność ich czytania jest absolutnie niezbędna do prawidłowego zrozumienia działania systemu, jego montażu, konserwacji, a także diagnozowania ewentualnych problemów. Każdy element systemu od pompy, przez zawory, aż po grzejniki czy naczynia przeponowe jest reprezentowany przez ściśle określony, ustandaryzowany symbol graficzny. Poznanie tych podstawowych oznaczeń pozwala na szybkie zorientowanie się w skomplikowanej sieci połączeń i zrozumienie logiki działania całej instalacji.
Oznaczenia pomp, zaworów i czujników Twoja ściągawka
Aby ułatwić Ci poruszanie się po schematach instalacji centralnego ogrzewania, przygotowałem krótką ściągawkę z najczęściej spotykanymi symbolami. Pamiętaj, że poniższe opisy są uproszczone, a pełne oznaczenia mogą zawierać dodatkowe detale:
- Pompa obiegowa: Zazwyczaj oznaczana jako okrąg z wpisanym trójkątem lub strzałką, symbolizuje urządzenie wymuszające przepływ czynnika grzewczego w obiegu.
- Zawór zwrotny: Przedstawiany jako prostokąt z zaznaczoną strzałką kierunku przepływu, zapobiega cofaniu się wody w instalacji.
- Zawór trójdrogowy/czterodrogowy: Symbolizuje skomplikowane połączenie, gdzie zawór może kierować przepływ cieczy do różnych obiegów lub mieszać strumienie.
- Zawór kulowy: Prosty symbol z kółkiem i "wlewką", oznaczający ręczny zawór odcinający.
- Grzejnik: Zwykle przedstawiany jako seria równoległych linii lub ząbkowany prostokąt, reprezentuje element oddający ciepło do pomieszczenia.
- Naczynie wzbiorcze: Oznaczane jako otwarty zbiornik, połączony z instalacją, jego zadaniem jest przyjmowanie nadmiaru wody przy jej rozszerzalności termicznej w układach otwartych.
- Naczynie przeponowe: Przedstawiane jako zamknięty zbiornik z membraną w środku, służy do kompensacji zmian objętości wody w układach zamkniętych.
- Czujnik temperatury: Symbol zazwyczaj w kształcie okręgu z linią, wskazujący miejsce pomiaru temperatury.
- Filtr: Symbol siatki lub koszyka, umieszczany na przepływie, zatrzymuje zanieczyszczenia.
Układ otwarty a zamknięty jak rozpoznać je na schemacie?
Rozróżnienie między układem otwartym a zamkniętym na schemacie jest kluczowe dla zrozumienia sposobu pracy instalacji i jej zabezpieczeń. Podstawowa różnica polega na sposobie odpowietrzania i wyrównywania ciśnienia. W układzie otwartym znajduje się naczynie wzbiorcze, które jest połączone z atmosferą najczęściej przez rurkę wylotową skierowaną do góry. Pozwala to na swobodne odpowietrzanie systemu i wyrównywanie ciśnienia poprzez kontakt z powietrzem. Z kolei układ zamknięty wykorzystuje naczynie przeponowe, czyli szczelny zbiornik z gumową membraną. Membrana ta oddziela czynnik grzewczy od powietrza, a jej elastyczność kompensuje zmiany objętości wody wynikające ze zmian temperatury. Obecność lub brak tych specyficznych symboli na schemacie jest najłatwiejszym sposobem na identyfikację typu układu grzewczego.
Schemat podłączenia wymiennika z kotłem na paliwo stałe klasyka w polskich domach
Kotły na paliwo stałe, od tradycyjnych "śmieciuchów" po nowoczesne kotły na ekogroszek, od lat stanowią popularne rozwiązanie grzewcze w polskich domach. Ich specyfika pracy, zwłaszcza otwartość obiegu kotła, wymusza stosowanie dodatkowych zabezpieczeń i często wymaga zastosowania wymiennika ciepła do połączenia z resztą instalacji centralnego ogrzewania. Jest to jedno z najbardziej typowych zastosowań wymienników płytowych, które pozwalają na bezpieczne i efektywne oddzielenie obiegów.
Po co oddzielać obieg kotła od instalacji? Bezpieczeństwo przede wszystkim
Głównym powodem, dla którego w instalacjach z kotłami na paliwo stałe stosuje się wymiennik ciepła, jest konieczność oddzielenia otwartego obiegu kotła od zamkniętego obiegu instalacji grzewczej, na przykład tej zasilającej grzejniki czy ogrzewanie podłogowe. Kotły na paliwo stałe, zwłaszcza starsze modele, często pracują w układzie otwartym, co oznacza, że woda w kotle ma bezpośredni kontakt z powietrzem. Taka konstrukcja jest podatna na zjawiska korozyjne, a także może prowadzić do przegrzewania i nadmiernego wzrostu ciśnienia w przypadku awarii obiegu grzewczego. Wymiennik ciepła tworzy barierę, która chroni zamknięty obieg instalacji CO przed potencjalnymi zanieczyszczeniami, osadami czy problemami z ciśnieniem pochodzącymi z obiegu kotła. Jest to kluczowe dla bezpieczeństwa, trwałości urządzeń (takich jak kocioł gazowy, jeśli jest w układzie) oraz zapewnienia stabilnej pracy całego systemu. W wielu przypadkach jest to również wymóg norm i przepisów technicznych.
Praktyczny schemat: kocioł "śmieciuch" lub na ekogroszek w układzie zamkniętym z grzejnikami
Typowy schemat podłączenia wymiennika ciepła w instalacji z kotłem na paliwo stałe wygląda następująco: kocioł na paliwo stałe pracuje w swoim obiegu, który jest otwarty i wyposażony w naczynie wzbiorcze połączone z atmosferą. Woda z kotła jest pompowana do jednego z króćców wymiennika. Po drugiej stronie wymiennika znajduje się już zamknięty obieg instalacji grzewczej (np. z grzejnikami), który jest zasilany przez pompę obiegową i zabezpieczony naczyniem przeponowym. Woda z instalacji CO przepływa przez drugi zestaw króćców wymiennika, odbierając ciepło od wody z kotła. Na schemacie znajdziemy również niezbędne zawory bezpieczeństwa, filtry chroniące wymiennik przed zanieczyszczeniami oraz zawory odcinające ułatwiające serwisowanie. Według danych z serwisu instalacjebudowlane.pl, prawidłowe podłączenie wymiennika jest kluczowe dla bezpieczeństwa instalacji z kotłami stałopalnymi.
Rola pompy i naczynia wzbiorczego w obiegu kotła
W obiegu kotła na paliwo stałe, pompa obiegowa odgrywa kluczową rolę w wymuszaniu przepływu gorącej wody przez wymiennik ciepła. Bez niej, ciepło z kotła nie byłoby efektywnie transportowane do instalacji grzewczej. Z kolei naczynie wzbiorcze, które w tym przypadku jest otwarte i połączone z atmosferą, pełni funkcję bezpieczeństwa. Jego zadaniem jest przyjęcie nadmiaru wody, która zwiększa swoją objętość podczas podgrzewania w kotle. Zapobiega to nadmiernemu wzrostowi ciśnienia w obiegu kotła, co mogłoby doprowadzić do jego uszkodzenia lub niebezpiecznego zagotowania. Jest to niezbędny element chroniący zarówno sam kocioł, jak i instalację przed skutkami rozszerzalności cieplnej.
Schemat podłączenia wymiennika ciepła z kotłem gazowym modernizacja starej instalacji
Wymienniki ciepła znajdują również zastosowanie w instalacjach z kotłami gazowymi, szczególnie gdy mamy do czynienia z modernizacją starszych systemów grzewczych. Choć nowoczesne kotły gazowe są zazwyczaj urządzeniami zamkniętymi i samowystarczalnymi, istnieją sytuacje, w których integracja z istniejącą, często przestarzałą instalacją, wymaga zastosowania dodatkowego wymiennika.
Kiedy i dlaczego warto zastosować wymiennik przy wymianie kotła na gazowy?
Najczęstszym scenariuszem, w którym wymiennik ciepła jest niezbędny przy wymianie kotła na gazowy, jest sytuacja, gdy stary system grzewczy oparty jest na kotle na paliwo stałe i działa w tzw. układzie otwartym, często z wykorzystaniem ciężkich, żeliwnych grzejników i grawitacyjnego obiegu wody. Nowoczesne kotły gazowe pracują natomiast w układzie zamkniętym, wymagającym szczelności i określonego ciśnienia. Bezpośrednie podłączenie nowego kotła gazowego do starej instalacji otwartej mogłoby prowadzić do jej uszkodzenia, problemów z obiegiem wody, a także do szybkiego zanieczyszczenia i awarii kotła gazowego przez osady i rdzę pochodzące ze starego systemu. Wymiennik ciepła pozwala na stworzenie bezpiecznej bariery między tymi dwoma różnymi układami. Chroni on kocioł gazowy przed zanieczyszczeniami, umożliwia zachowanie istniejących grzejników i rur, a jednocześnie zapewnia prawidłowe działanie instalacji w zamkniętym obiegu, wymaganym przez producenta kotła.
Diagram podłączenia: nowy kocioł gazowy i stara, grawitacyjna instalacja żeliwna
Podczas modernizacji, gdy nowy kocioł gazowy ma współpracować ze starą, żeliwną instalacją grawitacyjną, schemat podłączenia wymiennika ciepła wygląda następująco: kocioł gazowy pracuje w swoim zamkniętym obiegu, zasilając pierwotną stronę wymiennika. Woda z kotła przepływa przez wymiennik, oddając ciepło. Po wtórnej stronie wymiennika znajduje się już stara instalacja grzewcza, która jest zasilana przez pompę obiegową i zabezpieczona naczyniem przeponowym (lub, w specyficznych przypadkach, nadal może wykorzystywać naczynie wzbiorcze, jeśli jest to układ hybrydowy). Woda z tej starej instalacji przepływa przez wymiennik, odbiera ciepło i wraca do grzejników. Kluczowe jest tutaj zastosowanie odpowiednich zaworów, filtrów przed wymiennikiem oraz zapewnienie prawidłowego kierunku przepływu mediów zgodnie z zasadą przeciwprądu. Wymiennik skutecznie integruje te dwa, pozornie niekompatybilne, systemy.
Nowoczesne rozwiązania: schemat instalacji z pompą ciepła i wymiennikiem płytowym
Pompy ciepła, zwłaszcza w swojej popularnej konfiguracji typu monoblok, stanowią coraz powszechniejsze źródło ogrzewania. W wielu przypadkach, dla zapewnienia optymalnej pracy i bezpieczeństwa, niezbędne jest zastosowanie wymiennika ciepła, który oddzieli obieg pompy od instalacji grzewczej w budynku.
Dlaczego pompa ciepła monoblok często wymaga wymiennika?
Pompy ciepła typu monoblok, w których jednostka zewnętrzna zawiera wszystkie kluczowe komponenty (w tym sprężarkę i wymiennik ciepła), często wykorzystują mieszaninę wody z glikolem jako czynnik grzewczy w obiegu zewnętrznym. Glikol pełni rolę zabezpieczenia przed zamarzaniem w przypadku awarii lub postoju pompy w niskich temperaturach. Jednakże, bezpośrednie połączenie obiegu glikolowego z instalacją grzewczą w budynku (np. ogrzewaniem podłogowym czy grzejnikami) jest zazwyczaj niewskazane. Glikol może być mniej efektywny w przekazywaniu ciepła niż czysta woda, a także może powodować korozję niektórych materiałów instalacyjnych. Ponadto, w przypadku wycieku, glikol jest substancją toksyczną. Wymiennik ciepła stanowi idealne rozwiązanie, które pozwala na bezpieczne oddzielenie obiegu glikolowego od wodnej instalacji wewnętrznej, chroniąc ją przed ewentualnymi zanieczyszczeniami i zapewniając optymalną wymianę ciepła.
Schemat rozdziału obiegu glikolowego od instalacji wodnej w budynku
Schemat podłączenia wymiennika ciepła w systemie z pompą ciepła typu monoblok zazwyczaj wygląda następująco: obieg pierwotny, zasilany przez pompę ciepła i zawierający mieszaninę wody z glikolem, przepływa przez jedną stronę wymiennika. Po drugiej stronie wymiennika znajduje się obieg wtórny, czyli wodna instalacja grzewcza budynku. Tutaj również pracuje pompa obiegowa, która wymusza przepływ wody przez grzejniki lub ogrzewanie podłogowe. Wymiennik ciepła efektywnie przekazuje energię cieplną z obiegu glikolowego do obiegu wodnego, nie dopuszczając do ich bezpośredniego kontaktu. Cały system jest zabezpieczony odpowiednimi naczyniami przeponowymi, zaworami bezpieczeństwa i odpowietrznikami. Taki układ zapewnia bezpieczeństwo instalacji wewnętrznej, chroni ją przed glikolem i jego potencjalnymi negatywnymi skutkami, a także pozwala na optymalne wykorzystanie ciepła produkowanego przez pompę ciepła.
Wymiennik ciepła a kominek z płaszczem wodnym jak to połączyć?
Kominki z płaszczem wodnym to coraz popularniejsze rozwiązanie, które pozwala na wykorzystanie ciepła z paleniska do ogrzewania całego domu. Ze względu na specyfikę pracy, często wymagają one zastosowania wymiennika ciepła do integracji z główną instalacją centralnego ogrzewania.
Schemat integracji kominka w układzie otwartym z resztą instalacji CO
Kominki z płaszczem wodnym zazwyczaj pracują w układzie otwartym, co oznacza, że woda w płaszczu jest połączona z atmosferą poprzez naczynie wzbiorcze. Jest to rozwiązanie zapewniające bezpieczeństwo przed przegrzaniem, ale jednocześnie uniemożliwiające bezpośrednie połączenie z zamkniętym obiegiem instalacji centralnego ogrzewania, która może zasilać grzejniki lub ogrzewanie podłogowe. W takim przypadku, wymiennik ciepła pełni rolę pośrednika. Gorąca woda z płaszcza wodnego kominka przepływa przez jedną stronę wymiennika, a z drugiej strony przez wymiennik przepływa już woda z zamkniętej instalacji CO. Wymiennik przekazuje ciepło, ale utrzymuje oba obiegi odrębne. Pozwala to na bezpieczne wykorzystanie ciepła z kominka do ogrzewania całego domu, nawet jeśli główna instalacja pracuje w innym trybie.
Zabezpieczenie instalacji przed przegrzaniem kluczowe elementy na schemacie
W instalacjach z kominkiem z płaszczem wodnym, zabezpieczenie przed przegrzaniem jest absolutnie kluczowe. Na schemacie podłączenia powinny znaleźć się następujące elementy: zawór bezpieczeństwa termicznego (zwany też zaworem schładzającym), który w przypadku wzrostu temperatury w płaszczu powyżej bezpiecznego poziomu, otwiera dopływ zimnej wody z sieci i jednocześnie otwiera odpływ gorącej wody z kominka, skutecznie go schładzając. Niezbędne jest również naczynie wzbiorcze otwarte, które przyjmuje nadmiar wody rozszerzającej się pod wpływem ciepła i zapobiega wzrostowi ciśnienia. W niektórych bardziej rozbudowanych systemach mogą pojawić się również dodatkowe pompy awaryjne, które zapewniają obieg wody nawet w przypadku zaniku zasilania, zapobiegając stagnacji i przegrzaniu. Wszystkie te elementy muszą być poprawnie podłączone zgodnie ze schematem, aby zapewnić maksymalne bezpieczeństwo użytkowania.
Najczęstsze błędy przy podłączaniu wymiennika ciepła i jak ich uniknąć
Mimo pozornej prostoty, podłączenie wymiennika ciepła może kryć w sobie kilka pułapek. Uniknięcie najczęstszych błędów jest kluczowe dla zapewnienia jego długiej żywotności i efektywnej pracy całej instalacji.
Błędny kierunek przepływu jak wpływa na wydajność?
Najpoważniejszym błędem jest zignorowanie zasady przeciwprądu, czyli podłączenie przepływów obu mediów w tym samym kierunku. Jak już wspomnieliśmy, prowadzi to do drastycznego spadku wydajności wymiennika. Zamiast efektywnie przekazywać ciepło, wymiennik będzie działał na zasadzie "płukania", gdzie różnica temperatur między przepływami szybko się wyrównuje. Skutkiem tego jest niedostateczne ogrzewanie pomieszczeń, dłuższy czas pracy kotła lub innego źródła ciepła, a co za tym idzie zwiększone zużycie paliwa i energii. W skrajnych przypadkach, system może nie być w stanie osiągnąć zadanej temperatury, nawet przy maksymalnym obciążeniu.
Brak filtrów i zaworów zwrotnych kosztowne zaniedbania
Kolejnym częstym błędem jest pominięcie instalacji filtrów i zaworów zwrotnych. Filtry, umieszczone przed wymiennikiem, chronią go przed zanieczyszczeniami, takimi jak rdza, kamień czy osady, które mogą pochodzić ze starej instalacji lub samego źródła ciepła. Zatkany wymiennik traci swoją wydajność, a jego czyszczenie jest pracochłonne i kosztowne. Zawory zwrotne natomiast zapewniają prawidłowy kierunek przepływu wody i zapobiegają jej cofaniu się, co jest szczególnie ważne w instalacjach z kilkoma pompami lub w systemach, gdzie grawitacja mogłaby wpłynąć na przepływ. Brak tych prostych, a jakże ważnych elementów, to często kosztowne zaniedbania, które w dłuższej perspektywie prowadzą do awarii i problemów z działaniem instalacji.
Przeczytaj również: Schemat instalacji co zamkniętej - kluczowe elementy i bezpieczeństwo
Nieprawidłowy dobór mocy wymiennika czym to grozi?
Dobór odpowiedniej mocy wymiennika ciepła jest równie istotny, co jego poprawne podłączenie. Zbyt mały wymiennik nie będzie w stanie efektywnie przekazać całej potrzebnej ilości ciepła do instalacji grzewczej. Skutkuje to niedogrzewaniem pomieszczeń i ciągłą pracą źródła ciepła na wysokich obrotach, co obniża jego sprawność i zwiększa zużycie energii. Z drugiej strony, wymiennik o zbyt dużej mocy, choć wydaje się lepszy, również może generować problemy. Może on prowadzić do niepotrzebnych kosztów zakupu, a także utrudniać precyzyjną regulację temperatury w instalacji. W niektórych przypadkach, zbyt duży wymiennik może nawet powodować problemy z utrzymaniem minimalnego przepływu wymaganego przez niektóre urządzenia, np. kotły kondensacyjne. Kluczem jest dobranie mocy wymiennika do rzeczywistego zapotrzebowania cieplnego systemu, co zazwyczaj wymaga konsultacji z projektantem lub doświadczonym instalatorem.
