Wężownica do kominka z płaszczem wodnym to niepozorny element, który odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa całej instalacji grzewczej. Często mylona z urządzeniami służącymi do odzysku ciepła, w rzeczywistości jest kluczowym zabezpieczeniem przed przegrzaniem i niekontrolowanym wzrostem ciśnienia. Zrozumienie jej funkcji i zasady działania jest niezbędne dla każdego, kto planuje instalację, modernizację lub po prostu chce mieć pewność, że jego system grzewczy działa prawidłowo i bezpiecznie.
Wężownica schładzająca w kominku z płaszczem wodnym to klucz do bezpieczeństwa instalacji grzewczej
- Wężownica chroni instalację przed przegrzaniem i niekontrolowanym wzrostem ciśnienia, działając awaryjnie.
- Jej mechanizm opiera się na bezprądowym zaworze termostatycznym (np. DBV, STS), który otwiera przepływ zimnej wody.
- Montaż wężownicy jest obligatoryjny w układach zamkniętych centralnego ogrzewania, zgodnie z przepisami.
- System wymaga doprowadzenia zimnej wody z sieci oraz odprowadzenia podgrzanej wody do kanalizacji.
- Należy ją odróżnić od wężownicy spalinowej, która służy do odzysku ciepła, a nie do bezpieczeństwa.
Wężownica w kominku z płaszczem wodnym dlaczego to Twój najważniejszy element bezpieczeństwa?
Wężownica do kominka z płaszczem wodnym jest fundamentalnym elementem bezpieczeństwa, często mylonym z urządzeniami do odzysku ciepła. Jej głównym zadaniem jest ochrona całej instalacji grzewczej przed przegrzaniem i niekontrolowanym wzrostem ciśnienia, co jest kluczowe dla bezawaryjnej pracy i bezpieczeństwa domowników.
Czym tak naprawdę jest wężownica i dlaczego nie służy do ogrzewania?

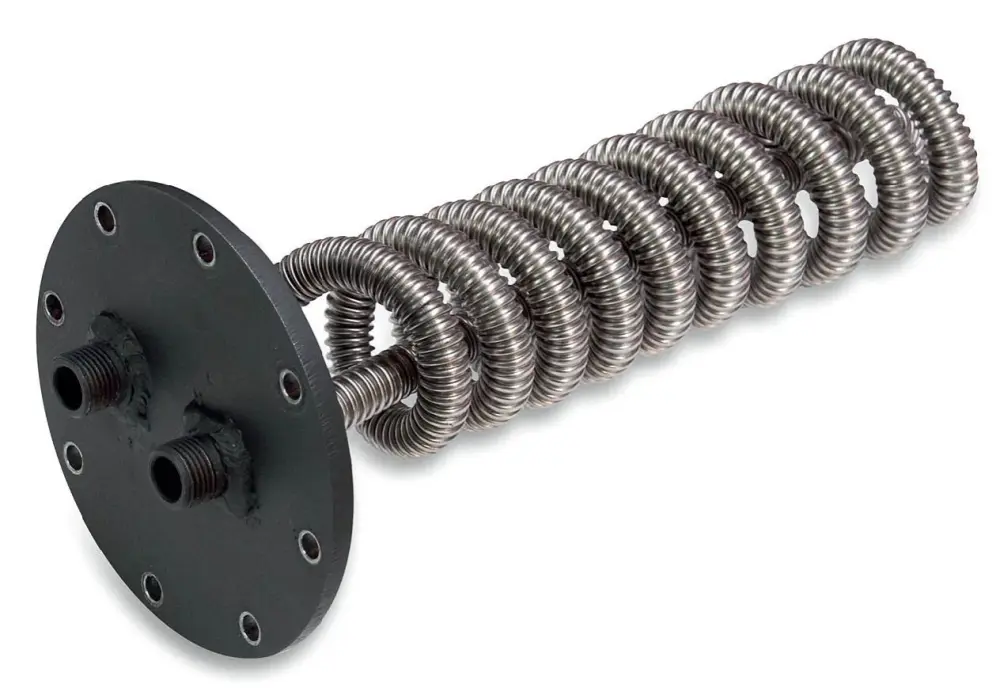

Wężownica to najczęściej miedziana lub stalowa spirala rur, wbudowana w płaszcz wodny kominka. Podkreślam, że w przeciwieństwie do powszechnego przekonania, nie służy ona do podgrzewania wody użytkowej ani do zwiększania efektywności grzewczej. Jej funkcja jest wyłącznie awaryjna i zabezpieczająca. Jest to element pasywny, który aktywuje się tylko w krytycznych sytuacjach.
Scenariusz awaryjny: co się dzieje z kominkiem podczas braku prądu?
Wyobraź sobie sytuację, gdy następuje nagły brak zasilania elektrycznego, a pompa obiegowa odpowiedzialna za cyrkulację wody w systemie przestaje pracować. W takim przypadku woda w płaszczu wodnym kominka zaczyna się przegrzewać. Bez możliwości odprowadzenia nadmiaru ciepła, temperatura rośnie, co prowadzi do gwałtownego wzrostu ciśnienia. To z kolei stwarza poważne ryzyko zagotowania wody, uszkodzenia instalacji, rozszczelnienia, a w skrajnych przypadkach nawet eksplozji.
Jak działa wężownica schładzająca? Mechanizm ochrony krok po kroku
Mechanizm działania wężownicy schładzającej jest zaprojektowany tak, aby działać niezawodnie i bezobsługowo w sytuacjach awaryjnych. Jest to sekwencja zdarzeń, która ma na celu szybkie i skuteczne obniżenie temperatury w instalacji.
Rola zaworu termostatycznego (DBV/STS): bezprądowy strażnik temperatury
Kluczową rolę w całym systemie odgrywa zawór termostatyczny, często określany jako DBV (Differential-Brennwert-Überwachung) lub STS (Safety Temperature Sensor). Jest to zawór działający bezprądowo, co jest jego ogromną zaletą w sytuacjach awaryjnych, gdy zasilanie elektryczne może być niedostępne. Zawór ten stale monitoruje temperaturę wody w płaszczu wodnym kominka. W momencie, gdy temperatura osiągnie krytyczną wartość, zawór automatycznie się otwiera, inicjując proces schładzania. Przykłady takich zaworów to popularne modele Regulus DBV czy Danfoss DBV.
Przepływ zimnej wody: jak nadmiar ciepła jest usuwany do kanalizacji?
Gdy zawór termostatyczny się otworzy, zimna woda wodociągowa zaczyna przepływać przez wężownicę. Woda ta, mając znacznie niższą temperaturę, odbiera nadmiar ciepła z przegrzanej wody znajdującej się w płaszczu kominka. Proces ten skutecznie obniża temperaturę w całym układzie. Następnie, już podgrzana w wyniku oddawania ciepła, woda ta jest bezpiecznie odprowadzana do kanalizacji, co zapobiega zagotowaniu i utrzymuje bezpieczny poziom temperatury w instalacji.
Moment krytyczny: przy jakiej temperaturze uruchamia się zabezpieczenie?
Zabezpieczenie w postaci wężownicy schładzającej zazwyczaj uruchamia się, gdy temperatura wody w płaszczu wodnym osiągnie poziom około 95-97°C. Ta precyzyjna temperatura jest niezwykle ważna, ponieważ zapobiega przekroczeniu punktu wrzenia wody w instalacji. Utrzymanie temperatury poniżej 100°C jest kluczowe dla zapobiegania uszkodzeniom elementów systemu centralnego ogrzewania.
Kiedy montaż wężownicy jest prawnym obowiązkiem? Kluczowe rozróżnienie
Zrozumienie różnicy między układem zamkniętym a otwartym centralnego ogrzewania jest kluczowe dla określenia, czy montaż wężownicy schładzającej jest obowiązkowy. Przepisy prawa jasno wskazują, kiedy ten element bezpieczeństwa jest niezbędny.
Układ zamknięty C. O. : dlaczego tutaj wężownica jest absolutnie niezbędna?
W układach zamkniętych centralnego ogrzewania wężownica schładzająca jest absolutnie niezbędna. Dzieje się tak, ponieważ w tego typu instalacjach nie ma otwartego naczynia wzbiorczego, które mogłoby w naturalny sposób przejąć nadmiar ciśnienia powstający podczas przegrzewania. Jest to wymóg prawny w Polsce, wprowadzony po nowelizacji przepisów w 2009 roku, mający na celu zapewnienie bezpieczeństwa użytkownikom. Jak podkreśla się na stronach takich jak instalacjebudowlane.pl, prawidłowe zabezpieczenie instalacji jest kwestią priorytetową.
Układ otwarty: czy w tym przypadku można zrezygnować z wężownicy?
W układach otwartych centralnego ogrzewania zabezpieczeniem przed nadmiernym wzrostem ciśnienia jest otwarte naczynie wzbiorcze, które znajduje się w najwyższym punkcie instalacji i jest połączone z atmosferą. W takich instalacjach wężownica schładzająca nie jest prawnie wymagana. Niemniej jednak, jej zastosowanie może stanowić dodatkowe zabezpieczenie, zwiększając ogólny poziom bezpieczeństwa systemu, zwłaszcza w przypadku awarii tradycyjnych zabezpieczeń.
Jakie są konsekwencje braku wężownicy w układzie zamkniętym? (ryzyko rozszczelnienia instalacji)
Pominięcie montażu wężownicy schładzającej w układzie zamkniętym może prowadzić do bardzo poważnych konsekwencji. Ekstremalny wzrost ciśnienia, spowodowany przegrzaniem wody, może doprowadzić do rozszczelnienia instalacji, uszkodzenia elementów grzewczych, a nawet do wybuchu. Ryzyko poparzeń gorącą wodą lub parą jest realne. Jest to kwestia nie tylko bezpieczeństwa instalacji, ale przede wszystkim bezpieczeństwa życia i zdrowia domowników oraz ochrony ich mienia.
Prawidłowe podłączenie wężownicy o czym musi pamiętać instalator?
Sama obecność wężownicy schładzającej to nie wszystko. Kluczowe jest jej prawidłowe podłączenie i montaż. Tylko właściwie zainstalowany system zapewni skuteczne działanie w sytuacjach awaryjnych.
Schemat instalacji: kluczowe punkty podłączenia (dopływ, odpływ, zawór)
Prawidłowe podłączenie wężownicy wymaga uwzględnienia kilku kluczowych punktów. Należy zapewnić doprowadzenie zimnej wody z sieci wodociągowej do zaworu termostatycznego, a następnie do samej wężownicy, która jest zintegrowana z wkładem kominkowym. Ważne jest również zapewnienie szczelnego odprowadzenia podgrzanej wody do kanalizacji. Należy zwrócić uwagę na odpowiedni dobór średnic rur oraz zapewnić łatwy dostęp do wszystkich elementów systemu w celu ewentualnego serwisu lub kontroli.
Wybór i montaż zaworu termostatycznego najczęstsze błędy
Podczas wyboru i montażu zaworu termostatycznego można popełnić kilka błędów, które mogą zniweczyć jego funkcję zabezpieczającą. Należą do nich: wybór zaworu o niewłaściwej temperaturze aktywacji, zastosowanie niskiej jakości podzespołu, nieprawidłowe ustawienie lub orientacja montażowa, brak dostępu do zaworu po zabudowie kominka, czy wreszcie pominięcie jego regularnej kontroli. Zawór termostatyczny jest sercem systemu bezpieczeństwa, dlatego jego prawidłowe działanie jest krytyczne.
Czy każdy wkład z płaszczem wodnym posiada fabrycznie wbudowaną wężownicę?
Wiele nowoczesnych wkładów kominkowych z płaszczem wodnym jest wyposażonych w fabrycznie wbudowaną wężownicę schładzającą. Jednak nie jest to regułą. Zawsze należy dokładnie sprawdzić specyfikację techniczną danego modelu wkładu kominkowego. W przypadku braku wbudowanej wężownicy, konieczne jest zastosowanie zewnętrznego rozwiązania, które musi być odpowiednio zaprojektowane i podłączone zgodnie z obowiązującymi normami i zaleceniami producenta.
Wężownica schładzająca a wężownica spalinowa nie myl tych pojęć!
Często dochodzi do pomyłek w rozróżnieniu między wężownicą schładzającą a wężownicą spalinową. Są to dwa zupełnie różne urządzenia, pełniące odmienne funkcje i posiadające inną konstrukcję.
Bezpieczeństwo kontra odzysk ciepła: dwie różne funkcje i konstrukcje
Wężownica schładzająca służy wyłącznie do awaryjnego zabezpieczenia instalacji przed przegrzaniem i jest elementem bezpieczeństwa. Jej zadaniem jest ochrona systemu w sytuacjach kryzysowych. Natomiast wężownica spalinowa, często nazywana wymiennikiem spalinowym, ma za zadanie odzyskać energię cieplną ze spalin. Służy ona do podgrzewania wody użytkowej lub wspomagania centralnego ogrzewania, zwiększając efektywność energetyczną systemu. Ich konstrukcja i umiejscowienie w instalacji są zupełnie inne, co wynika z ich odmiennych celów.
Przeczytaj również: Gdzie nie układać ogrzewania podłogowego, aby uniknąć kosztownych błędów
Jak rozpoznać, z jakim typem wężownicy masz do czynienia?
Rozpoznanie typu wężownicy jest zazwyczaj proste. Wężownica schładzająca jest integralną częścią płaszcza wodnego kominka i jest podłączona do sieci wodociągowej oraz kanalizacji. Jej zadaniem jest odbieranie nadmiaru ciepła. Wężownica spalinowa natomiast znajduje się na wylocie spalin z kominka i jest częścią obiegu grzewczego lub ciepłej wody użytkowej. Rodzaj podłączeń i ich przeznaczenie są kluczowymi elementami pozwalającymi na identyfikację.
