Każdy z nas zna to uczucie odkręcasz kran, czekasz, czekasz, a z rury nadal płynie zimna woda. Frustrujące, prawda? Szczególnie gdy się spieszysz do pracy lub po prostu chcesz szybko umyć ręce. Ten problem dotyka niezliczoną liczbę gospodarstw domowych, generując nie tylko irytację, ale także realne straty. Na szczęście istnieje proste i skuteczne rozwiązanie, które możesz wdrożyć raz na zawsze.
Dlaczego czekanie na ciepłą wodę to problem, który możesz rozwiązać raz na zawsze?
Długie oczekiwanie na ciepłą wodę to coś więcej niż tylko drobna niedogodność. To codzienne marnotrawstwo, które ma swoje konsekwencje zarówno dla Twojego portfela, jak i dla środowiska. Wyobraź sobie, ile litrów wody przepływa przez Twoje rury, zanim ta upragniona, gorąca strumień wreszcie się pojawi. To nie tylko strata wody, ale także energii potrzebnej do jej podgrzania.
Ile wody i pieniędzy tracisz każdego dnia? Krótka analiza strat
Szacuje się, że w przeciętnym gospodarstwie domowym, w oczekiwaniu na ciepłą wodę, każdego dnia może zostać zmarnowane od kilkunastu do nawet kilkudziesięciu litrów zimnej wody. Przeliczając to na koszty, mówimy o znaczących kwotach, które znikają w odpływie. Dochodzą do tego koszty energii gazu, prądu czy oleju opałowego zużytej na podgrzanie tej wody, która ostatecznie i tak została spuszczona. To niewidzialny, ale bardzo realny wydatek, który można znacząco zredukować.
Komfort, higiena, ekologia trzy powody, dla których warto działać
Natychmiastowy dostęp do ciepłej wody to przede wszystkim ogromny wzrost komfortu. Koniec z nieprzyjemnym uczuciem zimna, koniec z niepotrzebnym czekaniem. Po drugie, to kwestia higieny. Szybkie umycie rąk, komfortowy prysznic to wszystko staje się prostsze i przyjemniejsze. Po trzecie, to ważny aspekt ekologiczny. Oszczędzając wodę i energię, przyczyniasz się do ochrony zasobów naturalnych i redukcji śladu węglowego. System cyrkulacji ciepłej wody użytkowej to zatem inwestycja, która zwraca się wielokrotnie, poprawiając jakość życia i dbając o planetę.
Czym jest cyrkulacja C.W.U. i jak działa w praktyce?
Cyrkulacja ciepłej wody użytkowej (c.w.u.) to system zaprojektowany tak, aby zapewnić stały obieg podgrzanej wody w instalacji. Jego głównym celem jest to, aby ciepła woda była dostępna w każdym punkcie poboru kranie, prysznicu niemal natychmiast po jego odkręceniu. Eliminuje to potrzebę długotrwałego spuszczania zimnej wody, co przekłada się na konkretne oszczędności i znacząco podnosi poziom komfortu użytkowania instalacji wodnej.
Zasada działania w 60 sekund: od podgrzewacza z powrotem do kranu
Podstawowa zasada działania cyrkulacji c.w.u. opiera się na ciągłym ruchu podgrzanej wody. Woda, po podgrzaniu w zasobniku lub podgrzewaczu, nie pozostaje w rurach, aby wystygnąć. Zamiast tego, jest ona nieustannie przepychana przez specjalnie zaprojektowaną, dodatkową pętlę rur powrotnych. Ta pętla wraca do podgrzewacza, tworząc zamknięty obieg. Dzięki temu w rurach zawsze znajduje się ciepła woda, a odcinki, w których mogłaby ona stygnąć, są praktycznie wyeliminowane.
Pętla cyrkulacyjna sekret natychmiastowo dostępnej ciepłej wody
Sercem systemu cyrkulacji jest właśnie wspomniana pętla cyrkulacyjna. Jest to dodatkowy, zazwyczaj izolowany termicznie, przewód, który biegnie równolegle do głównego przewodu z ciepłą wodą, ale w przeciwnym kierunku. Zaczyna się przy najdalszym punkcie poboru ciepłej wody i wraca do podgrzewacza. Kluczową rolę w utrzymaniu ciągłego ruchu wody w tej pętli odgrywa pompa cyrkulacyjna. To właśnie ona, wymuszając obieg, sprawia, że ciepła woda jest zawsze "pod ręką", gotowa do użycia.
Klucz do sukcesu: Poprawny schemat instalacji cyrkulacji ciepłej wody
Zrozumienie, jak działa instalacja cyrkulacyjna, jest kluczowe, ale równie ważne jest poznanie jej budowy. Prawidłowo wykonany schemat instalacji to fundament efektywnego i bezawaryjnego działania całego systemu. Wizualne przedstawienie poszczególnych elementów i ich połączeń pozwala nie tylko na łatwiejsze zrozumienie zasady działania, ale także na uniknięcie błędów podczas montażu.

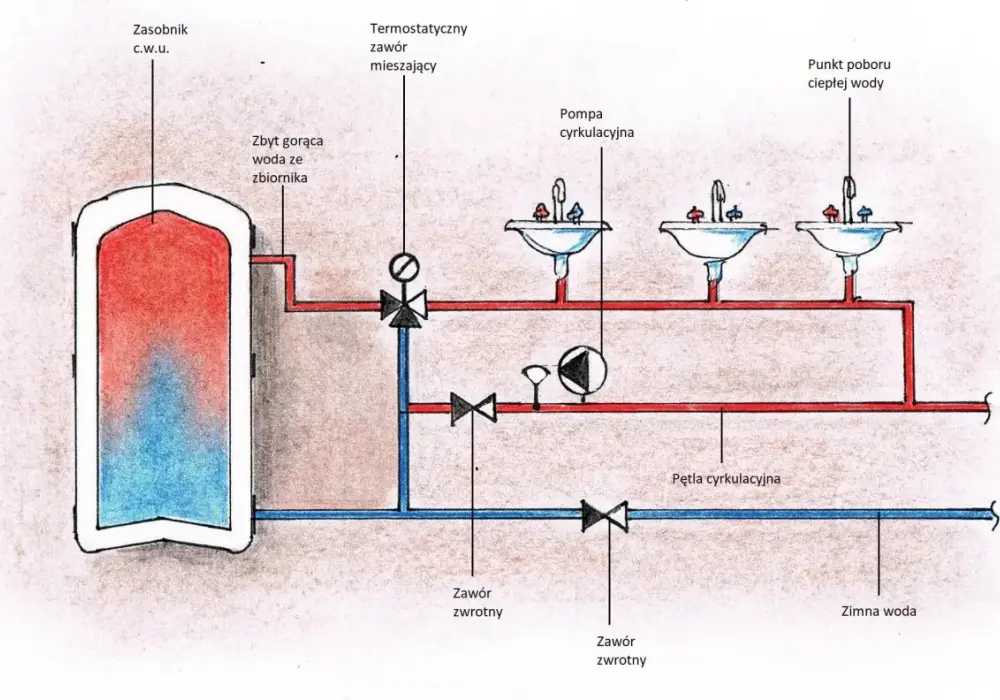

Schemat podstawowy: Niezbędne elementy i ich rola w układzie (pompa, zawór zwrotny, rury)
Podstawowy schemat instalacji cyrkulacji c.w.u. obejmuje kilka kluczowych komponentów, które współpracują ze sobą, aby zapewnić stały dostęp do ciepłej wody. Oto najważniejsze z nich:
- Pompa cyrkulacyjna: Jest to urządzenie odpowiedzialne za wymuszanie ruchu wody w pętli cyrkulacyjnej. Najczęściej montuje się ją na przewodzie powrotnym, tuż przy podgrzewaczu wody. Jej zadaniem jest ciągłe przepompowywanie wody, aby utrzymać ją w obiegu.
- Zawór zwrotny: Jego rola jest nieoceniona. Zapobiega on cofaniu się zimnej wody do obiegu cyrkulacyjnego, co mogłoby prowadzić do niepożądanego schładzania ciepłej wody i mieszania się strumieni. Powinien być umieszczony w strategicznym miejscu, często tuż za pompą.
- Przewody (rury): Instalacja składa się z dwóch głównych przewodów: zasilającego (doprowadzającego ciepłą wodę do punktów poboru) oraz powrotnego (tworzącego pętlę i wracającego do podgrzewacza). Odpowiednie wymiarowanie tych rur, czyli dobranie ich średnicy do przepływu i długości instalacji, jest kluczowe dla efektywności systemu.
Wyobraźmy sobie to: ciepła woda wychodzi z podgrzewacza, płynie do kranów, a ta, która nie została zużyta, wraca specjalnym "korkociągiem" z powrotem do podgrzewacza, napędzana przez pompę. Zawór zwrotny działa jak jednokierunkowa furtka, pilnując, by wszystko płynęło we właściwym kierunku.
Schemat zaawansowany: Jak wpiąć sterownik czasowy i termostat, by maksymalizować oszczędności?
Aby jeszcze bardziej zoptymalizować pracę systemu cyrkulacji i zminimalizować zużycie energii, można rozbudować podstawowy schemat o elementy sterujące. Dwa najpopularniejsze rozwiązania to:
- Sterownik czasowy: Pozwala on na zaprogramowanie pracy pompy cyrkulacyjnej tylko w określonych godzinach. Można ustawić, aby pompa działała na przykład rano i wieczorem, kiedy zapotrzebowanie na ciepłą wodę jest największe, a była wyłączona w nocy lub w ciągu dnia, gdy nikt nie korzysta z wody. To znacząco ogranicza zużycie energii elektrycznej.
- Termostat: Ten element działa na zasadzie kontroli temperatury. Gdy temperatura wody w pętli cyrkulacyjnej spadnie poniżej ustalonego, bezpiecznego poziomu (np. 55°C), termostat automatycznie uruchamia pompę. Gdy woda ponownie się nagrzeje, pompa się wyłącza. Zapobiega to niepotrzebnemu wychładzaniu się wody i minimalizuje straty ciepła.
Wpięcie tych urządzeń do instalacji to jak dodanie "mózgu" do systemu. Sterownik pilnuje czasu, a termostat temperatury, dzięki czemu pompa pracuje tylko wtedy, gdy jest to naprawdę potrzebne. To klucz do obniżenia rachunków za prąd.
Wizualizacja różnych wariantów: Schemat dla kotła gazowego, pompy ciepła i bojlera elektrycznego
Podstawowa zasada działania cyrkulacji c.w.u. pozostaje niezmienna, niezależnie od źródła ciepła. Jednak sposób integracji systemu cyrkulacyjnego ze źródłem ciepła może się nieco różnić. Oto ogólne wskazówki:
- Kocioł gazowy: W przypadku kotłów gazowych z wbudowanym zasobnikiem ciepłej wody lub współpracujących z zewnętrznym zasobnikiem (tzw. bojlerem z wężownicą), cyrkulacja jest zazwyczaj wpinana do obiegu wody użytkowej w zasobniku. Pompa i przewód powrotny podłączane są do odpowiednich króćców zasobnika.
- Pompa ciepła: Pompy ciepła zazwyczaj współpracują z dedykowanymi zasobnikami c.w.u. Integracja cyrkulacji wygląda podobnie jak w przypadku kotłów gazowych pętla cyrkulacyjna jest wpinana do króćców zasobnika. Ważne jest, aby dobrać pompę cyrkulacyjną o odpowiedniej wydajności, która nie będzie nadmiernie obciążać systemu pompy ciepła.
- Bojler elektryczny: W przypadku prostych bojlerów elektrycznych, cyrkulacja może być podłączona bezpośrednio do króćców wejściowych i wyjściowych wody użytkowej bojlera. Należy jednak upewnić się, że konstrukcja bojlera na to pozwala i że nie wpłynie to negatywnie na jego działanie lub bezpieczeństwo.
Niezależnie od tego, czy ogrzewasz dom gazem, prądem z pompy ciepła, czy prądem z sieci, zasada jest ta sama: ciepła woda musi krążyć. Schemat instalacji jest adaptowany do konkretnego urządzenia grzewczego, ale cel pozostaje identyczny natychmiastowy dostęp do ciepłej wody.
Elementy układanki co musisz wiedzieć przed zakupem komponentów?
Wybór odpowiednich komponentów to klucz do stworzenia wydajnego i trwałego systemu cyrkulacji c.w.u. Każdy element odgrywa swoją rolę, a ich właściwy dobór ma bezpośredni wpływ na efektywność, niezawodność i koszty eksploatacji całej instalacji. Warto poświęcić chwilę na zrozumienie, na co zwracać uwagę przy zakupie.
Jak dobrać pompę cyrkulacyjną? Moc, wydajność i inteligentne funkcje
Pompa cyrkulacyjna to serce systemu, dlatego jej wybór jest niezwykle ważny. Przy doborze należy wziąć pod uwagę kilka czynników:
- Moc i wydajność: Parametry te zależą od wielkości instalacji długości i średnicy rur, liczby punktów poboru oraz wysokości podnoszenia. Zbyt słaba pompa nie zapewni odpowiedniego przepływu, a zbyt mocna będzie niepotrzebnie zużywać energię. Producenci pomp podają ich wydajność w litrach na minutę lub metrach sześciennych na godzinę, a także maksymalną wysokość podnoszenia.
- Rodzaje pomp: Na rynku dostępne są pompy z silnikiem mokrym (gdzie wirnik jest zanurzony w pompowanej cieczy) i suchym (gdzie silnik jest oddzielony od pompowanej cieczy). Pompy z silnikiem mokrym są zazwyczaj cichsze i prostsze w montażu, ale mogą być mniej wydajne.
- Inteligentne funkcje: Nowoczesne pompy cyrkulacyjne często wyposażone są w funkcje zwiększające komfort i oszczędność energii. Należą do nich: autoadaptacja (pompa sama uczy się harmonogramu poboru wody), tryb nocny (automatyczne obniżanie temperatury lub wyłączanie pompy w nocy) oraz programowanie czasowe (możliwość ustawienia harmonogramu pracy).
Pamiętaj, że prawidłowo dobrana pompa to gwarancja, że ciepła woda zawsze będzie tam, gdzie jej potrzebujesz, bez zbędnego marnotrawstwa energii.
Rury i ich izolacja: Dlaczego to jeden z najważniejszych elementów instalacji?
Jakość rur i przede wszystkim ich izolacja termiczna mają fundamentalne znaczenie dla efektywności systemu cyrkulacji. Bez nich cała idea oszczędności i komfortu może legnąć w gruzach.
- Rodzaje rur: Do budowy instalacji c.w.u. powszechnie stosuje się rury miedziane, tworzywa sztuczne takie jak PEX (polietylen sieciowany) czy PP (polipropylen). Wybór materiału zależy od preferencji instalatora, budżetu oraz specyfiki instalacji.
- Izolacja termiczna: To absolutnie kluczowy element. Dobra izolacja termiczna rur, wykonana z materiałów o niskim współczynniku przewodzenia ciepła (np. pianka polietylenowa, wełna mineralna), minimalizuje straty ciepła podczas transportu wody. Bez odpowiedniej izolacji, ciepła woda w drodze do punktu poboru znacząco by się ochłodziła, co prowadziłoby do nieustannego dogrzewania i ogromnych strat energii. Można powiedzieć, że dobra izolacja to "ciepłe ubranie" dla rur, które utrzymuje temperaturę wody.
Zaniedbanie izolacji to jak budowanie domu i zapomnienie o oknach podstawowa funkcja systemu zostaje zaburzona, a koszty rosną.
Zawory zwrotne i odpowietrzniki mali bohaterowie, o których nie można zapomnieć
Oprócz pompy i rur, w instalacji cyrkulacyjnej występują również mniejsze, ale równie ważne elementy, które zapewniają jej prawidłowe działanie:
- Zawory zwrotne: Jak już wspomniano, ich zadaniem jest zapobieganie cofaniu się wody. Bez nich ciepła i zimna woda mogłyby się mieszać, a pompa mogłaby pracować nieefektywnie.
- Odpowietrzniki: Powietrze w instalacji wodnej to wróg numer jeden. Może ono blokować przepływ wody, powodować hałas i korozję. Odpowietrzniki, montowane w najwyższych punktach instalacji, automatycznie lub ręcznie usuwają nagromadzone powietrze, zapewniając płynny przepływ ciepłej wody.
Te drobne elementy często są pomijane podczas planowania, ale ich brak lub nieprawidłowy montaż może prowadzić do poważnych problemów z działaniem całego systemu cyrkulacji.
Najczęstsze błędy montażowe jak ich uniknąć i nie płacić podwójnie?
Montaż instalacji cyrkulacyjnej, choć wydaje się prosty, kryje w sobie kilka pułapek. Popełnienie błędów na etapie instalacji może skutkować nieefektywną pracą systemu, zwiększonymi kosztami eksploatacji, a nawet awariami. Świadomość najczęstszych błędów to pierwszy krok do ich uniknięcia.
Błąd #1: Zła lokalizacja pompy cyrkulacyjnej i jego konsekwencje
Pompa cyrkulacyjna powinna być zamontowana w miejscu, które zapewni jej optymalną pracę. Zgodnie z zasadami, najczęściej umieszcza się ją na przewodzie powrotnym, jak najbliżej podgrzewacza wody. Montaż pompy na przewodzie zasilającym lub w zbyt dużej odległości od źródła ciepła może prowadzić do jej przegrzewania, nieefektywnej pracy, a nawet uszkodzenia. Ponadto, niewłaściwa lokalizacja może sprawić, że pompa będzie miała trudności z przepchnięciem wody, co przełoży się na wolniejsze dostarczanie ciepłej wody do punktów poboru.
Błąd #2: Pominięcie zaworu zwrotnego dlaczego z kranu leci letnia woda?
Brak zaworu zwrotnego w instalacji cyrkulacyjnej to jeden z najpoważniejszych błędów, który ma bezpośrednie przełożenie na jakość dostarczanej ciepłej wody. Bez zaworu zwrotnego, zimna woda z instalacji wodociągowej może swobodnie cofać się do pętli cyrkulacyjnej. W efekcie, zamiast gorącej wody, z kranu leci woda letnia lub wręcz zimna. System próbuje dogrzać wodę, która już zdążyła się schłodzić, generując niepotrzebne straty energii i podnosząc koszty eksploatacji.
Błąd #3: Brak lub słaba izolacja rur jako ukryty pożeracz energii
Jest to błąd, który często jest bagatelizowany, a jego konsekwencje są ogromne. Brak izolacji termicznej na rurach, lub zastosowanie materiałów o niskiej jakości, prowadzi do drastycznych strat ciepła. Ciepła woda, płynąc przez nieizolowane rury, oddaje energię do otoczenia. Aby utrzymać odpowiednią temperaturę w punktach poboru, system musi nieustannie dogrzewać wodę, co przekłada się na znaczący wzrost zużycia energii. W praktyce oznacza to, że inwestycja w cyrkulację, bez odpowiedniej izolacji, traci sens ekonomiczny.
Cyrkulacja C.W.U. a polskie przepisy co musisz wiedzieć?
Instalacja cyrkulacji ciepłej wody użytkowej nie jest tylko kwestią komfortu czy oszczędności. W Polsce jej stosowanie jest również regulowane przepisami prawa, które określają, kiedy jest ona obowiązkowa. Znajomość tych przepisów jest kluczowa dla zgodności z prawem i zapewnienia bezpieczeństwa.
Kiedy instalacja cyrkulacji jest obowiązkiem? Warunki techniczne dla budynków
Przepisy budowlane jasno określają sytuacje, w których instalacja cyrkulacyjna c.w.u. jest wymogiem formalnym. Zgodnie z obowiązującymi normami, w budynkach mieszkalnych wielorodzinnych cyrkulacja jest obowiązkowa, jeśli objętość instalacji od podgrzewacza do najdalszego punktu poboru przekracza 3 dm³. Jest to związane z zapewnieniem odpowiedniej jakości wody i zapobieganiem rozwojowi bakterii. W przypadku domów jednorodzinnych nie ma formalnego wymogu instalowania systemu cyrkulacji, jednak jest to rozwiązanie bardzo często stosowane ze względu na komfort i oszczędności.
Zapobieganie rozwojowi bakterii Legionella jak cyrkulacja wpływa na bezpieczeństwo?
Jednym z kluczowych aspektów zdrowotnych związanych z instalacjami ciepłej wody jest ryzyko rozwoju bakterii Legionella. Bakterie te namnażają się w wodzie stojącej, zwłaszcza w temperaturach od 20°C do 45°C. Stały obieg ciepłej wody w systemie cyrkulacyjnym, utrzymujący jej temperaturę powyżej 55°C, skutecznie ogranicza ryzyko rozwoju tych niebezpiecznych patogenów. Dzięki temu cyrkulacja nie tylko podnosi komfort, ale także przyczynia się do bezpieczeństwa zdrowotnego użytkowników.
Czy cyrkulacja ciepłej wody zawsze się opłaca? Analiza kosztów i korzyści
Decyzja o zainstalowaniu systemu cyrkulacji ciepłej wody użytkowej powinna być poprzedzona analizą kosztów i potencjalnych korzyści. Choć rozwiązanie to oferuje wiele zalet, w niektórych sytuacjach może okazać się mniej opłacalne. Ważne jest, aby spojrzeć na inwestycję w sposób zbilansowany.
Ile kosztuje wykonanie instalacji cyrkulacyjnej? Szacunkowe widełki cenowe
Koszt wykonania instalacji cyrkulacyjnej może się znacznie różnić w zależności od wielu czynników, takich jak: wielkość i skomplikowanie instalacji, rodzaj użytych materiałów, koszt pompy cyrkulacyjnej i elementów sterujących, a także stawki robocizny w danym regionie. Orientacyjnie, koszt materiałów (pompa, rury, izolacja, zawory) może wynosić od kilkuset do kilku tysięcy złotych. Do tego dochodzi koszt pracy instalatora. W przypadku prostych instalacji w domach jednorodzinnych, całkowity koszt może zamknąć się w przedziale 1000-3000 zł. Bardziej złożone systemy, na przykład w budynkach wielorodzinnych, mogą generować wyższe koszty.
Koszty eksploatacji: Ile prądu zużywa pompa i jak to zminimalizować?
Głównym kosztem eksploatacji systemu cyrkulacji jest zużycie energii elektrycznej przez pompę. Nowoczesne pompy cyrkulacyjne są jednak coraz bardziej energooszczędne. Typowa pompa o niewielkiej mocy zużywa od kilku do kilkunastu watów na godzinę. Przy ciągłej pracy, może to generować miesięczny koszt kilkudziesięciu złotych. Można go jednak znacząco zminimalizować poprzez:
- Stosowanie sterowników czasowych i termostatów: Pozwalają one na pracę pompy tylko wtedy, gdy jest to faktycznie potrzebne.
- Wybór energooszczędnych pomp: Zwracaj uwagę na klasę energetyczną pompy im wyższa, tym mniejsze zużycie prądu.
- Prawidłową izolację rur: Minimalizuje straty ciepła, co oznacza, że pompa rzadziej musi się uruchamiać, aby dogrzać wodę.
Przeczytaj również: Dlaczego w ogrzewanych pomieszczeniach stosować nawilżacze powietrza dla zdrowia?
Kiedy inwestycja może się nie zwrócić? Analiza dla małych domów i mieszkań
W pewnych sytuacjach inwestycja w cyrkulację c.w.u. może być mniej uzasadniona ekonomicznie. Dotyczy to przede wszystkim:
- Małych domów i mieszkań: Jeśli punkty poboru ciepłej wody znajdują się blisko podgrzewacza (np. kilka metrów), czas oczekiwania na ciepłą wodę jest krótki, a ilość marnowanej wody niewielka. W takich przypadkach korzyści z cyrkulacji mogą nie pokryć kosztów jej wykonania i eksploatacji.
- Niskiego zużycia wody: W domach, gdzie ciepła woda jest używana sporadycznie, a zapotrzebowanie jest niewielkie, system cyrkulacyjny może generować więcej kosztów niż przynosić oszczędności.
Decyzja o instalacji cyrkulacji powinna być zawsze poprzedzona analizą indywidualnych potrzeb, wielkości instalacji oraz częstotliwości i ilości poboru ciepłej wody.
