Podłączenie zasobnika ciepłej wody użytkowej (CWU) to zadanie, które wymaga precyzji i zrozumienia zasad działania instalacji grzewczej. Niezależnie od tego, czy jesteś doświadczonym majsterkowiczem, czy dopiero zaczynasz swoją przygodę z domowymi systemami, ten poradnik przeprowadzi Cię przez kluczowe aspekty, od podstawowych komponentów po zaawansowane schematy. Prawidłowe wykonanie tych prac to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i efektywności energetycznej Twojego domu.
Poprawne podłączenie zasobnika CWU to gwarancja bezpieczeństwa i efektywności
- Zawór bezpieczeństwa chroni zbiornik przed nadmiernym ciśnieniem i rozerwaniem.
- Naczynie wzbiorcze kompensuje wzrost objętości wody, stabilizując ciśnienie w instalacji.
- Anoda magnezowa lub tytanowa zapobiega korozji i wymaga regularnej kontroli oraz wymiany.
- Istnieją różne schematy podłączeń, zależne od źródła ciepła (np. kocioł gazowy, pompa ciepła) i dodatkowych funkcji (np. cyrkulacja).
- Samodzielny montaż jest możliwy, ale często gwarancja uzależniona jest od instalacji przez uprawnionego fachowca.
Dlaczego poprawny schemat podłączenia zasobnika CWU to fundament bezpiecznej i oszczędnej instalacji?
Prawidłowe podłączenie zasobnika CWU jest absolutnie kluczowe. Zaniedbanie tego etapu może prowadzić do szeregu problemów, które odbiją się zarówno na Twoim portfelu, jak i na bezpieczeństwie domowników. Wyobraź sobie sytuację, w której nadmierne ciśnienie w systemie nie znajduje ujścia skutkiem może być nie tylko kosztowna naprawa, ale nawet rozerwanie zbiornika, co stwarza realne zagrożenie. Poza aspektami bezpieczeństwa, błędy w montażu bezpośrednio przekładają się na straty energii. Zasobnik, który nie działa optymalnie, będzie zużywał więcej prądu lub gazu do podgrzania tej samej ilości wody, co oznacza wyższe rachunki. Dodatkowo, nieprawidłowo działający system może skracać żywotność podłączonych urządzeń, generując przyszłe koszty napraw i wymian. Warto pamiętać, że błędy popełnione na etapie instalacji często mają długofalowe i kosztowne konsekwencje, których uniknięcie jest prostsze niż późniejsze ich naprawianie.
Rola zasobnika w domowym systemie grzewczym więcej niż tylko magazyn wody
Zasobnik CWU to znacznie więcej niż tylko metalowy zbiornik. Jest on sercem domowego systemu przygotowywania ciepłej wody. Jego główną funkcją jest oczywiście magazynowanie podgrzanej wody, co zapewnia jej stałą dostępność niezależnie od chwilowego zapotrzebowania. Jednak jego rola wykracza poza to. Zasobnik działa jako punkt integracji dla różnych źródeł ciepła. Może być zasilany przez kocioł gazowy, pompę ciepła, a nawet kolektory słoneczne, tworząc system hybrydowy. Prawidłowe podłączenie zasobnika gwarantuje, że te źródła ciepła współpracują ze sobą efektywnie, a Ty cieszysz się komfortem ciepłej wody bez zbędnego marnotrawstwa energii. Jego sprawne działanie wpływa na cały system grzewczy domu, optymalizując zużycie paliwa i zapewniając komfort cieplny.
Skutki błędów montażowych: od wyższych rachunków po poważne awarie
Konsekwencje nieprawidłowego montażu zasobnika CWU mogą być bardzo dotkliwe. Wśród najczęstszych problemów wymienić można:
- Zwiększone zużycie energii i wyższe rachunki: Niewłaściwie podłączony zasobnik może tracić ciepło lub wymagać częstszego dogrzewania, co bezpośrednio przekłada się na wyższe koszty eksploatacji.
- Częste awarie i konieczność kosztownych napraw: Błędy instalacyjne często prowadzą do przedwczesnego zużycia lub uszkodzenia komponentów, takich jak zawory, grzałki czy sama pompa.
- Uszkodzenie kluczowych elementów: Pominięcie lub niewłaściwy montaż zaworu bezpieczeństwa czy naczynia wzbiorczego może doprowadzić do poważnych uszkodzeń samego zasobnika.
- Utrata gwarancji producenta: Wielu producentów zastrzega sobie prawo do odmowy napraw gwarancyjnych, jeśli instalacja została wykonana niezgodnie z instrukcją lub przez nieuprawnioną osobę.
- Zagrożenie dla bezpieczeństwa: W skrajnych przypadkach, jak brak odpowiedniego zabezpieczenia ciśnieniowego, może dojść do niebezpiecznych sytuacji, włącznie z rozerwaniem zbiornika.
Zanim zaczniesz: poznaj kluczowe komponenty każdej instalacji CWU
Zanim przystąpisz do jakichkolwiek prac, ważne jest, abyś dokładnie poznał poszczególne elementy składowe instalacji CWU. Zrozumienie ich funkcji pozwoli Ci na prawidłowe ich rozmieszczenie i podłączenie, co jest kluczowe dla bezpieczeństwa i efektywności całego systemu.
Zawór bezpieczeństwa: cichy strażnik chroniący przed rozerwaniem zbiornika
Zawór bezpieczeństwa to absolutnie niezbędny element każdej instalacji CWU, montowany na dopływie zimnej wody do zasobnika. Jego głównym zadaniem jest ochrona zbiornika przed rozerwaniem w wyniku nadmiernego wzrostu ciśnienia. Działa on automatycznie gdy ciśnienie wewnątrz zasobnika przekroczy bezpieczny poziom (zazwyczaj około 6-7 barów), zawór otwiera się, odprowadzając nadmiar wody i tym samym obniżając ciśnienie. Bezwzględnie zabronione jest montowanie jakichkolwiek innych zaworów pomiędzy zaworem bezpieczeństwa a zasobnikiem, ponieważ mogłoby to zablokować drogę ucieczki dla nadmiernego ciśnienia, stwarzając śmiertelne zagrożenie.
Naczynie wzbiorcze CWU: dlaczego jego brak to proszenie się o kłopoty?
Naczynie wzbiorcze, często nazywane przeponowym, jest kolejnym kluczowym elementem, szczególnie w systemach z zamkniętym obiegiem wody. Montuje się je zazwyczaj na rurze z zimną wodą, przed zasobnikiem. Jego rolą jest kompensowanie naturalnego zjawiska, jakim jest wzrost objętości wody podczas jej podgrzewania. Bez naczynia wzbiorczego, wzrost ciśnienia mógłby prowadzić do ciągłego otwierania się zaworu bezpieczeństwa, co skutkowałoby stratami wody i szybszym zużyciem samego zaworu. Naczynie wzbiorcze stabilizuje ciśnienie w instalacji, chroniąc ją przed wahaniami i zapewniając jej długotrwałą, bezproblemową pracę. Pamiętaj o konieczności corocznej kontroli jego ciśnienia wstępnego, aby mieć pewność, że działa prawidłowo.
Anoda magnezowa: niedoceniany bohater, który podwaja życie Twojego zasobnika
Wnętrze zasobnika CWU, wykonane zazwyczaj z emaliowanej stali, jest narażone na korozję. Tutaj z pomocą przychodzi anoda magnezowa (lub rzadziej tytanowa). Działa ona na zasadzie ochrony katodowej jest to element, który "poświęca się", korodując zamiast chronionej powierzchni zbiornika. Anoda magnezowa jest elementem eksploatacyjnym, co oznacza, że z czasem ulega zużyciu i wymaga regularnej kontroli oraz wymiany. Zaleca się sprawdzanie jej stanu co 12 do 24 miesięcy, w zależności od twardości wody w Twojej instalacji. Zaniedbanie wymiany anody nie tylko skraca żywotność zasobnika, ale często prowadzi również do utraty gwarancji producenta na urządzenie.
Zawór zwrotny i zawory odcinające: małe elementy o wielkim znaczeniu
Choć mogą wydawać się niepozorne, zawór zwrotny i zawory odcinające odgrywają bardzo ważne role w instalacji CWU. Zawór zwrotny zapobiega cofaniu się wody w instalacji, co jest szczególnie istotne na przykład w układach cyrkulacji ciepłej wody lub w systemach z wieloma źródłami ciepła, gdzie chcemy uniknąć przepływu zwrotnego. Zawory odcinające natomiast umożliwiają odizolowanie konkretnych fragmentów instalacji, na przykład zasobnika, od reszty systemu. Są one nieocenione podczas prac serwisowych, napraw czy wymiany elementów, pozwalając na przeprowadzenie tych czynności bez konieczności opróżniania całej instalacji z wody.
Uniwersalny schemat podłączenia zasobnika z jedną wężownicą instrukcja krok po kroku
Podłączenie zasobnika z jedną wężownicą to najbardziej podstawowa i często spotykana konfiguracja. Pozwala ona na efektywne wykorzystanie jednego źródła ciepła do podgrzewania wody użytkowej. Poniżej przedstawiam ogólne zasady, które pomogą Ci zrozumieć ten proces.
Podłączenie do kotła na paliwo stałe lub gazowego najważniejsze zasady
W tym układzie wężownica zasobnika jest integralną częścią obiegu grzewczego kotła. Gorąca woda z kotła (np. gazowego lub na paliwo stałe) przepływa przez wężownicę, oddając swoje ciepło wodzie znajdującej się w zasobniku. Kluczowe jest tutaj prawidłowe zintegrowanie z automatyką kotła. Często stosuje się w tym celu zawór trójdrożny, który steruje przepływem wody grzewczej. W zależności od priorytetu (czy aktualnie dogrzewamy centralne ogrzewanie, czy wodę użytkową), zawór kieruje wodę albo do grzejników, albo do wężownicy zasobnika. Dzięki temu system zapewnia ciepłą wodę, gdy jej potrzebujesz, nie pozbawiając jednocześnie domu ogrzewania.
Prawidłowe umiejscowienie króćców: gdzie wejście zimnej wody (Z. W. ), a gdzie wyjście ciepłej (C. W. U. )?
To pozornie prosta kwestia, ale jej prawidłowe wykonanie ma ogromne znaczenie dla efektywności podgrzewania wody. Zimna woda z sieci wodociągowej zawsze powinna być doprowadzana do dolnego króćca zasobnika. Natomiast ciepła woda użytkowa jest odbierana z górnego króćca. Taki układ zapewnia zjawisko naturalnej konwekcji ciepła, lżejsza woda gromadzi się na górze zbiornika, a zimna, cięższa, znajduje się na dole. Dzięki temu woda jest podgrzewana od dołu, a Ty masz dostęp do najcieplejszej wody z góry. Odwrotne podłączenie spowodowałoby, że zimna woda mieszałaby się z ciepłą, znacząco obniżając jej temperaturę i komfort użytkowania.
Rola i montaż czujnika temperatury jak zapewnić precyzyjne sterowanie?
Precyzyjne sterowanie temperaturą CWU jest kluczowe dla komfortu i oszczędności. W tym celu w zasobniku montuje się czujnik temperatury. Zazwyczaj znajduje się on w specjalnej tulei, która pozwala na jego łatwy demontaż bez konieczności opróżniania zbiornika. Czujnik ten stale monitoruje temperaturę wody w zasobniku i wysyła sygnał do sterownika kotła lub do zaworu trójdrożnego. Na podstawie odczytu z czujnika, system decyduje, czy włączyć kocioł, aby dogrzać wodę, czy też przerwać proces podgrzewania, gdy osiągnięta zostanie zadana temperatura. Prawidłowe umiejscowienie i podłączenie czujnika temperatury gwarantuje, że system będzie działał optymalnie, dostarczając wodę o idealnej temperaturze i unikając zbędnego zużycia energii.
Schematy dla zaawansowanych systemów: jak rozbudować swoją instalację?
Jeśli Twoje potrzeby są większe, lub chcesz zoptymalizować zużycie energii, istnieją bardziej zaawansowane rozwiązania. Zasobniki biwalentne, układy cyrkulacji czy integracja z pompami ciepła to technologie, które mogą znacząco podnieść komfort i efektywność Twojej instalacji CWU.
Zasobnik biwalentny (z dwiema wężownicami): schemat podłączenia kotła i solarów
Zasobnik biwalentny wyposażony jest w dwie niezależne wężownice, co pozwala na podłączenie dwóch różnych źródeł ciepła. Jest to idealne rozwiązanie dla domów, które chcą wykorzystać odnawialne źródła energii, takie jak kolektory słoneczne, jednocześnie zachowując tradycyjne źródło ciepła, np. kocioł gazowy. Typowy schemat podłączenia zakłada, że dolna wężownica jest zasilana przez system solarny lub pompę ciepła, które stanowią główne, ekologiczne źródło energii. Górna wężownica jest zazwyczaj podłączona do kotła gazowego lub innego źródła ciepła, które służy do dogrzewania wody w okresach, gdy główne źródło nie jest wystarczająco wydajne (np. pochmurne dni, noc). Pozwala to na maksymalne wykorzystanie darmowej energii słonecznej, a w razie potrzeby szybkie dogrzanie wody.
Jak wpiąć w układ pompę cyrkulacyjną CWU? Schemat, który gwarantuje ciepłą wodę w sekundę
W dużych domach lub budynkach z wieloma punktami poboru ciepłej wody, odległość od zasobnika do kranu może powodować długie oczekiwanie na ciepłą wodę. Rozwiązaniem jest pompa cyrkulacyjna CWU. Aby ją poprawnie zainstalować, zasobnik musi posiadać specjalny, trzeci króciec króciec cyrkulacyjny. Pompa montowana jest na przewodzie powrotnym cyrkulacji, który prowadzi z powrotem do zasobnika. Jej zadaniem jest utrzymanie stałego obiegu ciepłej wody w instalacji, dzięki czemu jest ona dostępna natychmiast po odkręceniu kranu w dowolnym miejscu. Przed pompą cyrkulacyjną zaleca się instalację zaworu zwrotnego, aby zapewnić przepływ wody tylko w jednym, pożądanym kierunku.
Integracja zasobnika CWU z pompą ciepła na co zwrócić szczególną uwagę?
Pompy ciepła to coraz popularniejsze rozwiązanie, które doskonale współpracuje z zasobnikami CWU. Jednak istnieją pewne specyficzne wymagania. Pompy ciepła zazwyczaj pracują na niższych temperaturach zasilania niż tradycyjne kotły. Dlatego też zasobniki dedykowane do współpracy z pompami ciepła często posiadają znacznie większą powierzchnię wężownicy grzewczej. Większa powierzchnia wymiany ciepła pozwala na efektywne podgrzanie wody nawet przy niższej temperaturze czynnika grzewczego dostarczanego przez pompę. Kluczowe jest dobranie zasobnika o odpowiedniej pojemności i wydajności wężownicy do mocy pompy ciepła, aby zapewnić optymalne działanie systemu.

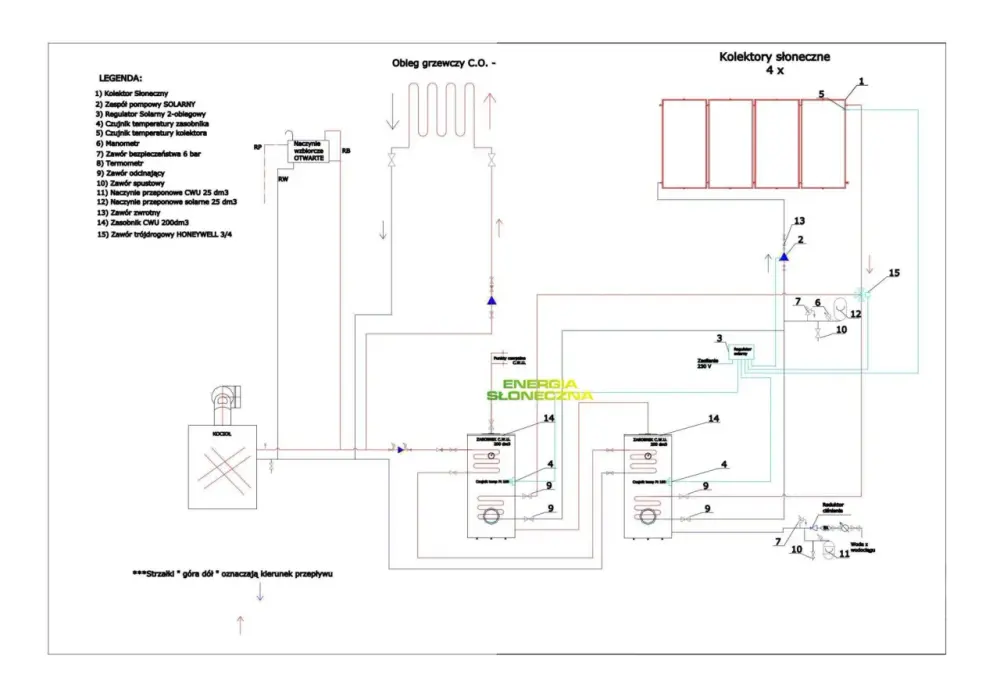

Schemat szeregowego lub równoległego łączenia dwóch zasobników kiedy to ma sens?
W przypadku bardzo dużego zapotrzebowania na ciepłą wodę, na przykład w dużych domach jednorodzinnych, pensjonatach czy obiektach komercyjnych, może pojawić się potrzeba połączenia dwóch zasobników. Istnieją dwa podstawowe sposoby ich łączenia: szeregowo i równolegle. Połączenie szeregowe polega na tym, że woda najpierw przepływa przez jeden zasobnik, a następnie przez drugi. Takie rozwiązanie zwiększa całkowitą pojemność magazynowej ciepłej wody. Połączenie równoległe natomiast zapewnia większą wydajność podgrzewania, ponieważ woda jest podgrzewana jednocześnie w obu zasobnikach. Wybór odpowiedniego schematu zależy od specyfiki zapotrzebowania na CWU w danym obiekcie.
Tych błędów unikaj jak ognia! 5 najczęstszych pomyłek przy montażu zasobnika CWU
Nawet najlepszy schemat może zostać zniweczony przez proste błędy montażowe. Oto pięć najczęściej popełnianych pomyłek, których należy bezwzględnie unikać, aby zapewnić bezpieczeństwo i długowieczność instalacji.
Błąd #1: Montaż zaworu odcinającego pomiędzy zasobnikiem a zaworem bezpieczeństwa
To jeden z najgroźniejszych błędów, który może mieć katastrofalne skutki. Montaż zaworu odcinającego na drodze między zasobnikiem a zaworem bezpieczeństwa całkowicie uniemożliwia odprowadzenie nadmiaru ciśnienia. W sytuacji awaryjnej, gdy ciśnienie wewnątrz zbiornika gwałtownie wzrośnie (np. z powodu przegrzania), zawór bezpieczeństwa nie będzie mógł zadziałać, a zbiornik może zostać rozerwany. Jest to absolutnie zabronione i stanowi śmiertelne zagrożenie.
Błąd #2: Pominięcie naczynia wzbiorczego w układzie zamkniętym
W systemach, gdzie występuje zamknięty obieg wody (np. podgrzewanie wody przez kocioł), brak naczynia wzbiorczego jest poważnym błędem. Woda podgrzewając się, zwiększa swoją objętość. Bez naczynia, które by tę objętość skompensowało, ciśnienie w instalacji będzie stale rosło. Skutkuje to częstym otwieraniem się zaworu bezpieczeństwa, co prowadzi do strat wody, szybszego zużycia zaworu, a także może powodować niestabilne ciśnienie w całej instalacji, potencjalnie uszkadzając inne jej elementy.
Błąd #3: Zamiana podłączeń wejścia zimnej wody z wyjściem ciepłej
Jak już wcześniej wspominałem, prawidłowe podłączenie króćców jest kluczowe dla efektywności. Zamiana miejscami wejścia zimnej wody (zwykle dolny króciec) i wyjścia ciepłej wody (zwykle górny króciec) prowadzi do sytuacji, w której zimna woda miesza się z ciepłą na dnie zasobnika. W efekcie, woda z kranu jest znacznie chłodniejsza niż powinna, a Ty musisz dłużej czekać na jej podgrzanie, co zwiększa zużycie energii. To prosty błąd, który znacząco obniża komfort użytkowania i generuje dodatkowe koszty.
Błąd #4: Nieprawidłowe podłączenie cyrkulacji (lub jej wpięcie w zasilanie zimną wodą)
Układ cyrkulacji ciepłej wody ma na celu zapewnienie natychmiastowej dostępności ciepłej wody w kranie. Aby działał poprawnie, musi być prawidłowo podłączony. Najczęstszym błędem jest podłączenie cyrkulacji do króćca zimnej wody lub niewłaściwe umiejscowienie pompy. Może to prowadzić do nieefektywnego obiegu, strat ciepła (woda w rurach cyrkulacyjnych wychładza się, zanim dotrze do pompy) lub, co gorsza, do mieszania się wody zimnej z ciepłą. Prawidłowe podłączenie zapewnia stały, ciepły obieg i natychmiastową dostępność CWU.
Przeczytaj również: Bojler co i elektryczny: Jak wybrać najlepszy model i uniknąć kosztów
Błąd #5: Zignorowanie konieczności wymiany anody magnezowej
Anoda magnezowa to element, który chroni wnętrze zasobnika przed korozją. Jest to jednak element eksploatacyjny, który z czasem się zużywa. Zignorowanie konieczności jej regularnej kontroli i wymiany prowadzi do stopniowego niszczenia emaliowanej powłoki zbiornika. W konsekwencji, korozja może doprowadzić do jego przeciekania i konieczności kosztownej wymiany. Co więcej, wielu producentów jasno zaznacza w warunkach gwarancji, że brak regularnych przeglądów i wymiany anody skutkuje jej unieważnieniem.
Samodzielny montaż czy pomoc fachowca? Kwestie gwarancji i bezpieczeństwa
Decyzja o samodzielnym montażu zasobnika CWU jest kusząca, zwłaszcza jeśli posiadasz pewne doświadczenie w pracach instalacyjnych. Jednak w kontekście bezpieczeństwa i utrzymania gwarancji, warto rozważyć kilka czynników. Chociaż teoretycznie jest to możliwe, wielu producentów jasno zaznacza w swoich kartach gwarancyjnych, że utrzymanie gwarancji na zasobnik jest uzależnione od jego instalacji przez wykwalifikowanego i uprawnionego fachowca. Taki wymóg ma swoje uzasadnienie profesjonalista posiada odpowiednią wiedzę, narzędzia i doświadczenie, aby wykonać instalację zgodnie z obowiązującymi normami i zaleceniami producenta. Błędy popełnione podczas samodzielnego montażu, nawet te pozornie drobne, mogą prowadzić do poważnych konsekwencji, od utraty gwarancji po realne zagrożenie dla bezpieczeństwa. Według danych Instrukcji Interex Katowice, samodzielna instalacja może prowadzić do utraty gwarancji. Dlatego, jeśli nie masz pewności co do swoich umiejętności lub instalacja jest skomplikowana (np. obejmuje systemy solarne czy pompy ciepła), zawsze rozsądniej jest powierzyć to zadanie specjaliście. Bezpieczeństwo Twoje i Twojej rodziny oraz długowieczność instalacji są warte tej inwestycji.
