Witaj w kompleksowym przewodniku po podłączaniu bojlera dwupłaszczowego! Ten artykuł krok po kroku wyjaśni, jak prawidłowo zamontować to kluczowe urządzenie w Twojej instalacji, zapewniając bezpieczeństwo i efektywność działania. Dowiesz się, jak rozszyfrować schematy, uniknąć typowych błędów i cieszyć się niezawodnym dostępem do ciepłej wody użytkowej.
Jak prawidłowo podłączyć bojler dwupłaszczowy i zapewnić jego bezpieczną pracę
- Bojler dwupłaszczowy działa na zasadzie "zbiornika w zbiorniku", efektywnie podgrzewając wodę dzięki dużej powierzchni wymiany ciepła.
- Kluczowe przyłącza to zasilanie zimną wodą (ZW), wyjście ciepłej wody (CWU), zasilanie i powrót z CO, króciec cyrkulacyjny oraz mufy na grzałkę i czujnik.
- Obowiązkowy jest montaż zaworu bezpieczeństwa (6-10 bar) na zasilaniu zimną wodą, chroniącego przed nadmiernym ciśnieniem.
- Zaleca się stosowanie sztywnych połączeń rurowych do instalacji CO oraz montaż zaworów odcinających dla ułatwienia serwisu.
- Naczynie wzbiorcze C.W.U. jest niezbędne do kompensacji zmian objętości wody i ochrony bojlera.
- Najczęstsze błędy to brak zaworu bezpieczeństwa, pomyłki w podłączeniach CO oraz zapowietrzenie instalacji.
Bojler dwupłaszczowy: co musisz wiedzieć, zanim zaczniesz montaż?
Bojler dwupłaszczowy, znany również jako zasobnik lub wymiennik dwupłaszczowy, to serce systemu ciepłej wody użytkowej (C.W.U.) w wielu domach. Jego unikalna konstrukcja typu "zbiornik w zbiorniku" stanowi klucz do jego efektywności. Wewnętrzny zbiornik gromadzi wodę przeznaczoną do użytku domowego, podczas gdy przestrzeń między nim a zewnętrzną obudową czyli płaszcz jest wypełniona gorącą wodą pochodzącą bezpośrednio z kotła centralnego ogrzewania (CO). To właśnie ta duża powierzchnia wymiany ciepła sprawia, że bojler dwupłaszczowy jest w stanie błyskawicznie i bardzo wydajnie podgrzać wodę, zapewniając komfortowe użytkowanie nawet przy dużym zapotrzebowaniu.
Jak działa bojler dwupłaszczowy? Zasada "zbiornika w zbiorniku" w praktyce
Mechanizm działania bojlera dwupłaszczowego jest prosty, ale niezwykle skuteczny. Gorąca woda z instalacji centralnego ogrzewania przepływa przez przestrzeń między dwoma zbiornikami. Woda użytkowa, znajdująca się w wewnętrznym zbiorniku, odbiera ciepło od tej gorącej wody z CO. Im większa powierzchnia styku między tymi dwoma czynnikami, tym szybsza i bardziej efektywna jest wymiana ciepła. Dzięki temu bojler dwupłaszczowy jest w stanie szybko podgrzać znaczną ilość wody, co przekłada się na komfort i oszczędność energii.
Dlaczego duża powierzchnia grzewcza to Twój największy sojusznik w oszczędzaniu?
Duża powierzchnia wymiany ciepła w bojlerze dwupłaszczowym to nie tylko kwestia szybkości podgrzewania wody, ale przede wszystkim gwarancja efektywności energetycznej. Im więcej ciepła jest przekazywane do wody użytkowej w jednostce czasu, tym mniej energii (paliwa) musi zużyć kocioł CO. W praktyce oznacza to niższe rachunki za ogrzewanie. W porównaniu do niektórych innych typów podgrzewaczy, bojler dwupłaszczowy pozwala na szybsze osiągnięcie pożądanej temperatury wody, co minimalizuje straty ciepła i optymalizuje zużycie energii.
Bojler poziomy czy pionowy: który model będzie lepszy dla Twojej kotłowni?
Wybór między bojlerem poziomym a pionowym zależy od kilku czynników, z których najważniejszym jest dostępna przestrzeń w kotłowni. Bojlery pionowe zazwyczaj zajmują mniej miejsca na podłodze, co jest kluczowe w niewielkich pomieszczeniach. Modele poziome mogą być łatwiejsze w montażu w specyficznych warunkach architektonicznych lub gdy wysokość pomieszczenia jest ograniczona. Wydajność obu typów jest zazwyczaj porównywalna przy odpowiednim doborze pojemności. Zawsze warto dokładnie zmierzyć dostępną przestrzeń i rozważyć, który rodzaj montażu będzie najbardziej praktyczny dla Twojej instalacji.
Klucz do sukcesu: Rozszyfrowanie schematu podłączenia bojlera dwupłaszczowego
Zanim przystąpisz do jakichkolwiek prac montażowych, kluczowe jest dogłębne zrozumienie schematu podłączenia bojlera dwupłaszczowego. To jak mapa drogowa, która prowadzi Cię przez labirynt rur i połączeń. Prawidłowe odczytanie symboli i funkcji każdego króćca to absolutna podstawa, która gwarantuje bezpieczeństwo i efektywność całego systemu. Standardowy schemat podłączenia bojlera dwupłaszczowego obejmuje kilka kluczowych króćców przyłączeniowych, które musisz umieć rozpoznać.
Identyfikacja króćców: Gdzie jest wejście zimnej wody, a gdzie wyjście do CO?
Rozpoznawanie króćców na bojlerze jest pierwszym krokiem do sukcesu. Zazwyczaj są one oznaczone lub znajdują się w określonych miejscach, co ułatwia identyfikację. W dalszej części artykułu szczegółowo omówimy każdy z nich, zwracając uwagę na ich funkcje i sposób podłączenia. Pamiętaj, że dokładne oznaczenia mogą się różnić w zależności od producenta, dlatego zawsze warto mieć pod ręką instrukcję obsługi konkretnego modelu.
Zasilanie zimnej wody (ZW) i wyjście ciepłej wody użytkowej (CWU): fundament instalacji
Króciec zasilania zimną wodą (ZW) to punkt, przez który do bojlera wpływa zimna woda z sieci wodociągowej. To właśnie tutaj, bezwzględnie, musi zostać zamontowany zawór bezpieczeństwa. Jego zadaniem jest ochrona instalacji przed nadmiernym wzrostem ciśnienia, które mogłoby doprowadzić do uszkodzenia bojlera lub innych elementów systemu. Typowe ciśnienie otwarcia takiego zaworu to 6-10 bar. Króciec wyjścia ciepłej wody użytkowej (CWU) to z kolei miejsce, skąd podgrzana woda jest rozprowadzana do wszystkich punktów poboru w Twoim domu kranów, pryszniców czy wanien.
Zasilanie i powrót z kotła CO: jak połączyć bojler z sercem systemu grzewczego?
Króciec zasilania z kotła CO to punkt, przez który gorąca woda z systemu centralnego ogrzewania wpływa do płaszcza bojlera, oddając swoje ciepło wodzie użytkowej. Natomiast króciec powrotu do kotła CO służy do odprowadzenia schłodzonej wody z płaszcza bojlera z powrotem do kotła, gdzie zostanie ponownie podgrzana. Prawidłowe podłączenie tych dwóch króćców jest kluczowe dla efektywnego działania całego systemu grzewczego i szybkiego podgrzewania ciepłej wody użytkowej.
Tajemniczy piąty króciec: Czym jest cyrkulacja i dlaczego warto ją podłączyć?
Króciec cyrkulacyjny, często nazywany "piątym króćcem", to element, który znacząco podnosi komfort użytkowania ciepłej wody. Dzięki niemu można stworzyć instalację cyrkulacyjną, która zapewnia niemal natychmiastowy dostęp do ciepłej wody w kranie. Oznacza to, że nie musisz już czekać, aż zimna woda spłynie z rur. Choć jego podłączenie wymaga montażu dodatkowej pompy cyrkulacyjnej, korzyści w postaci oszczędności czasu i wody są nieocenione.
Dodatkowe porty: Rola mufy na grzałkę elektryczną i czujnik temperatury
Wiele nowoczesnych bojlerów dwupłaszczowych wyposażonych jest w dodatkowe porty, które zwiększają ich funkcjonalność. Mufa na grzałkę elektryczną pozwala na zainstalowanie grzałki, która może być wykorzystana do podgrzewania wody poza sezonem grzewczym, kiedy kocioł CO nie pracuje. Mufa na czujnik temperatury służy do umieszczenia czujnika, który jest integralną częścią systemu sterowania kotłem CO. Informuje on sterownik o aktualnej temperaturze wody w bojlerze, umożliwiając precyzyjne zarządzanie procesem podgrzewania.
Montaż bojlera dwupłaszczowego krok po kroku: od teorii do praktyki
Przejdźmy teraz do praktycznej części montażu. Pamiętaj, że poniższe kroki stanowią uogólniony przewodnik. Zawsze należy zapoznać się z instrukcją producenta Twojego konkretnego modelu bojlera, ponieważ mogą istnieć specyficzne wymagania montażowe. Solidne przygotowanie i dokładność na każdym etapie to gwarancja bezpiecznego i sprawnego działania Twojej instalacji.
Przygotowanie stanowiska: Jakie narzędzia i materiały będą niezbędne?
Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Będą Ci potrzebne między innymi: zestaw kluczy (nastawnych, płasko-oczkowych), taśma teflonowa lub pakuły z pastą do uszczelniania gwintów, szczypce, poziomica, a także odpowiednie rury, złączki, zawory odcinające, zawór bezpieczeństwa oraz naczynie wzbiorcze. Dobry plan i odpowiednie przygotowanie to już połowa sukcesu.Krok 1: Podłączenie do instalacji wodnej montaż zaworu bezpieczeństwa to obowiązek!
Rozpoczynamy od podłączenia bojlera do instalacji zimnej wody. Jest to kluczowy etap, na którym musisz bezwzględnie zamontować zawór bezpieczeństwa. Powinien on znajdować się na zasilaniu zimną wodą (ZW), bezpośrednio przed zaworem odcinającym. Wybór odpowiedniego ciśnienia otwarcia zaworu (6, 8 czy 10 bar) zależy od ciśnienia panującego w sieci wodociągowej oraz maksymalnego ciśnienia pracy bojlera. Pamiętaj, aby odpływ z zaworu bezpieczeństwa podłączyć do kanalizacji jest to wymóg bezpieczeństwa.
Krok 2: Połączenie z instalacją centralnego ogrzewania dlaczego sztywne rury są kluczowe?
Następnie przechodzimy do podłączenia instalacji centralnego ogrzewania. Należy połączyć króciec zasilania z kotła CO z odpowiednim króćcem na bojlerze, a także króciec powrotu z kotła CO z króćcem powrotnym na bojlerze. W tym miejscu zdecydowanie zaleca się stosowanie sztywnych połączeń rurowych, na przykład z miedzi lub stali. Są one trwalsze, stabilniejsze i bezpieczniejsze w długoterminowej perspektywie niż elastyczne węże, które mogą ulec rozszczelnieniu pod wpływem wysokiej temperatury i ciśnienia.
Krok 3 (Opcjonalnie): Jak prawidłowo podłączyć pompę cyrkulacyjną?
Jeśli Twój bojler posiada króciec cyrkulacyjny i zdecydowałeś się na tę funkcjonalność, teraz jest czas na podłączenie pompy cyrkulacyjnej. Pompa ta jest zazwyczaj montowana na odcinku powrotnym instalacji cyrkulacyjnej, blisko bojlera. Jej zadaniem jest zapewnienie stałego obiegu ciepłej wody, co przekłada się na natychmiastowy dostęp do niej w kranach. Prawidłowe umiejscowienie i podłączenie pompy jest kluczowe dla jej efektywnej pracy.
Krok 4: Instalacja grzałki elektrycznej i czujnika temperatury
Jeśli Twój bojler jest wyposażony w mufę na grzałkę elektryczną, zamontuj ją zgodnie z instrukcją producenta. Grzałka ta wymaga oczywiście podłączenia elektrycznego, które powinno być wykonane przez wykwalifikowanego elektryka. Podobnie, zamontuj czujnik temperatury w dedykowanej mufie. Czujnik ten jest połączony ze sterownikiem kotła CO i dostarcza mu informacji o temperaturze wody w bojlerze, co pozwala na optymalne sterowanie procesem podgrzewania.
Bezpieczeństwo przede wszystkim: Elementy, o których nie możesz zapomnieć
Bezpieczeństwo i trwałość instalacji to priorytet. Oprócz samego bojlera, istnieją kluczowe komponenty, które zapewniają jego prawidłowe i bezpieczne działanie przez lata. Ich pominięcie lub nieprawidłowy montaż może prowadzić do poważnych awarii, a nawet zagrożenia dla użytkowników.

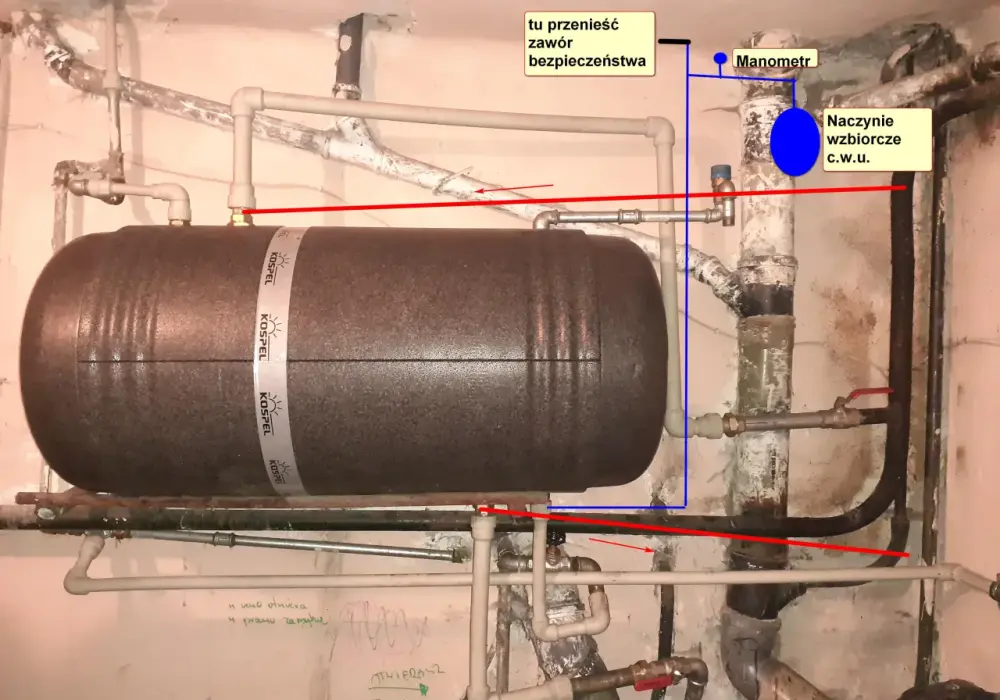

Zawór bezpieczeństwa: Jaki wybrać (6, 8 czy 10 bar) i gdzie dokładnie go zamontować?
Powtórzmy to raz jeszcze, ponieważ jest to niezwykle ważne: zawór bezpieczeństwa to absolutny obowiązek. Musi być zamontowany na przyłączu zimnej wody (ZW), przed zaworem odcinającym. Jego zadaniem jest ochrona bojlera przed nadmiernym ciśnieniem. Wybór odpowiedniego ciśnienia otwarcia (6, 8 lub 10 bar) powinien być podyktowany maksymalnym ciśnieniem roboczym bojlera oraz ciśnieniem w sieci wodociągowej. Pamiętaj, że zawór bezpieczeństwa musi mieć drożny odpływ podłączony do kanalizacji.
Naczynie wzbiorcze C.W.U.: Dlaczego jest tak ważne dla trwałości bojlera?
Naczynie wzbiorcze C.W.U. jest niezwykle ważnym elementem, szczególnie w zamkniętych instalacjach wodnych. Woda podgrzewając się, zwiększa swoją objętość. Naczynie wzbiorcze, dzięki swojej elastycznej membranie, kompensuje te zmiany, pochłaniając nadmiar ciśnienia. Chroni to bojler i całą instalację przed nadmiernym naprężeniem i potencjalnymi uszkodzeniami, znacząco wydłużając żywotność urządzenia.
Zawory odcinające: Jak ułatwić sobie przyszły serwis i konserwację?
Montaż zaworów odcinających na wszystkich kluczowych przyłączach zasilaniu zimną wodą (ZW), wyjściu ciepłej wody użytkowej (CWU), zasilaniu i powrocie z kotła CO, a także na obwodzie cyrkulacyjnym jest inwestycją w przyszłość. Pozwalają one na odcięcie dopływu wody do bojlera lub jego poszczególnych sekcji bez konieczności opróżniania całej instalacji. Ułatwia to wszelkie prace serwisowe, konserwacyjne, a także ewentualną wymianę uszkodzonych elementów.
Pierwsze uruchomienie i odpowietrzanie: co zrobić po zakończeniu montażu?
Po zakończeniu wszystkich prac montażowych przychodzi czas na kluczowy etap pierwsze uruchomienie i odpowietrzenie instalacji. Prawidłowe przeprowadzenie tych czynności zapewni cichą, wydajną pracę systemu i pozwoli wykryć ewentualne nieszczelności, zanim staną się one poważnym problemem.
Jak prawidłowo napełnić bojler i całą instalację wodą?
Zacznij od powolnego napełniania instalacji zimną wodą. Otwórz stopniowo zawór doprowadzający zimną wodę do bojlera. W międzyczasie otwórz wszystkie dostępne krany z ciepłą wodą w domu. Pozwoli to na swobodny wypływ powietrza z instalacji. Obserwuj poziom wody w bojlerze i upewnij się, że wypełnia się on równomiernie.
Metody odpowietrzania układu: klucz do cichej i wydajnej pracy
Odpowietrzenie instalacji jest kluczowe dla jej prawidłowego działania. W instalacji wodnej, odpowietrzanie odbywa się poprzez odkręcanie kranów z ciepłą wodą, aż do momentu, gdy zacznie płynąć ciągły strumień wody bez powietrza. W instalacji centralnego ogrzewania, odpowietrzanie przeprowadza się zazwyczaj za pomocą odpowietrzników umieszczonych na grzejnikach lub w najwyższych punktach instalacji. Usunięcie powietrza zapobiega hałasowi i zapewnia optymalną wydajność grzewczą.
Kontrola szczelności: Jak upewnić się, że żadne połączenie nie przecieka?
Po napełnieniu instalacji wodą i odpowietrzeniu, niezwykle ważne jest przeprowadzenie dokładnej kontroli wszystkich połączeń pod kątem szczelności. Sprawdź dokładnie każdy gwint, każdą złączkę. Szukaj nawet najmniejszych kropel wody lub wilgoci. Pozostaw instalację pod ciśnieniem na pewien czas i wróć do kontroli po kilkunastu minutach, a następnie po kilku godzinach. Wszelkie ślady przecieków należy natychmiast usunąć.
Najczęstsze błędy montażowe i jak ich uniknąć: ucz się na cudzych potknięciach
Nawet najbardziej doświadczeni instalatorzy popełniają błędy. Znajomość najczęstszych pułapek montażowych pozwoli Ci ich uniknąć, co jest kluczowe dla bezpieczeństwa i prawidłowego działania bojlera. "Według danych bloga Opal z Góry, jednym z najczęstszych błędów jest brak montażu zaworu bezpieczeństwa lub montaż zaworu o nieprawidłowych parametrach."
Błąd nr 1: Brak lub zły montaż zaworu bezpieczeństwa
Jest to błąd, który może mieć katastrofalne skutki. Brak zaworu bezpieczeństwa lub jego nieprawidłowy montaż (np. zamontowanie go za zaworem odcinającym, co uniemożliwia jego zadziałanie) stwarza ogromne ryzyko uszkodzenia bojlera, a w skrajnych przypadkach nawet jego eksplozji. Zawsze upewnij się, że zawór bezpieczeństwa jest zamontowany prawidłowo, na zasilaniu zimną wodą, przed jakimkolwiek zaworem odcinającym.
Błąd nr 2: Pomyłka w podłączeniu zasilania i powrotu CO
Pomylenie zasilania i powrotu z kotła CO jest częstym błędem, który prowadzi do nieefektywnego podgrzewania wody lub jego całkowitego braku. Pamiętaj, że gorąca woda z kotła powinna wpływać do płaszcza bojlera, a schłodzona z niego wracać do kotła. Zwróć uwagę na oznaczenia króćców i kierunek przepływu.
Błąd nr 3: Zapowietzenie instalacji i jego konsekwencje
Niewłaściwe odpowietrzenie instalacji może prowadzić do wielu problemów: hałasu w rurach, obniżonej wydajności grzewczej, a nawet przyspieszonej korozji elementów metalowych. Zawsze dokładnie odpowietrzaj zarówno instalację wodną, jak i centralnego ogrzewania po napełnieniu systemu.
Przeczytaj również: Jak zrobić grill z bojlera - proste kroki i ważne wskazówki
Błąd nr 4: Niewłaściwe umiejscowienie pompy cyrkulacyjnej
Jeśli decydujesz się na instalację cyrkulacyjną, pamiętaj o prawidłowym umiejscowieniu pompy. Montaż pompy zbyt daleko od bojlera lub w niewłaściwym kierunku przepływu może znacząco obniżyć jej efektywność, a nawet sprawić, że ciepła woda nie będzie docierać do punktów poboru w oczekiwanym czasie. Zawsze kieruj się schematem i zaleceniami producenta pompy.
