Pompa ciepła: Schemat działania krok po kroku. Jak działa?

Pompa ciepła to jedno z najnowocześniejszych i najbardziej efektywnych rozwiązań grzewczych, które pozwala na znaczące obniżenie rachunków za ogrzewanie i dbałość o środowisko. Zrozumienie jej działania, mechanizmu transferu energii oraz roli poszczególnych komponentów jest kluczowe, aby w pełni docenić potencjał tej technologii. Ten artykuł wyjaśni krok po kroku, jak energia z otoczenia o niskiej temperaturze jest przekształcana w komfortowe ciepło dla Twojego domu i ciepłą wodę użytkową.

Jak działa pompa ciepła? Odkrywamy tajemnicę "darmowego" ogrzewania

Wbrew pozorom, pompa ciepła nie jest urządzeniem, które samo wytwarza ciepło. Jej głównym zadaniem jest przenoszenie energii cieplnej z jednego miejsca do drugiego. Wyobraź sobie, że pompa ciepła zmusza ciepło do przepływu w kierunku przeciwnym do jego naturalnego biegu z miejsca o niższej temperaturze (na przykład z zimnego powietrza na zewnątrz) do miejsca o temperaturze wyższej (czyli do Twojego domu). Ten proces wymaga dostarczenia energii, zazwyczaj w postaci energii elektrycznej, która zasila kluczowy element pompy sprężarkę. Jednak ta energia elektryczna służy głównie do transportu ciepła, a nie do jego bezpośredniego wytworzenia, co czyni cały proces niezwykle efektywnym energetycznie. Jak podaje Wikipedia, zasada działania pompy ciepła jest analogiczna do działania lodówki, ale działa ona „na odwrót”. Lodówka odbiera ciepło z wnętrza i oddaje je na zewnątrz, podczas gdy pompa ciepła pobiera ciepło z otoczenia i dostarcza je do wnętrza budynku.

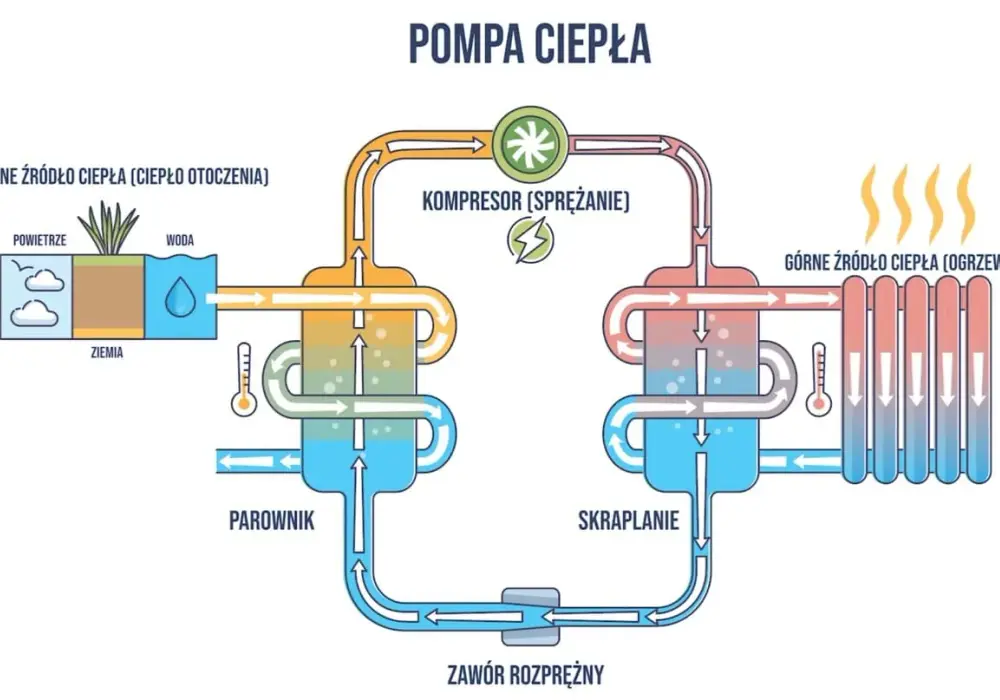

Schemat działania pompy ciepła krok po kroku podróż energii z otoczenia do Twojego domu

Cały proces działania pompy ciepła opiera się na zamkniętym obiegu termodynamicznym, w którym krąży specjalny czynnik roboczy. Ten cykl można podzielić na cztery kluczowe etapy:

1. Krok 1: Parowanie Jak pozyskać ciepło z zimnego powietrza lub gruntu?

   W pierwszym etapie, ciekły czynnik roboczy o bardzo niskiej temperaturze wrzenia przepływa przez parownik. Parownik działa jak wymiennik ciepła, odbierając energię cieplną z dolnego źródła może to być powietrze zewnętrzne, grunt lub woda. Nawet jeśli temperatura otoczenia jest niska, czynnik roboczy pobiera wystarczająco dużo ciepła, aby odparować i zmienić stan skupienia na gazowy. To właśnie tutaj zaczyna się „magia” pozyskiwania energii z otoczenia.

2. Krok 2: Sprężanie Kluczowy moment, w którym niska temperatura staje się wysoką

   Gazowy czynnik roboczy jest następnie zasysany przez sprężarkę. To tutaj następuje kluczowa przemiana: sprężarka zwiększa ciśnienie gazu, co w konsekwencji powoduje gwałtowny wzrost jego temperatury. Sprężarka jest elementem, który zużywa energię elektryczną, ale jej praca jest niezbędna do „podniesienia” temperatury pobranego ciepła do poziomu, który można efektywnie wykorzystać do ogrzewania budynku.

3. Krok 3: Skraplanie Jak ciepło trafia do Twoich grzejników i kranów?

   Gorący gaz pod wysokim ciśnieniem trafia do skraplacza, który jest kolejnym wymiennikiem ciepła. W skraplaczu czynnik roboczy oddaje zgromadzoną energię cieplną do wody krążącej w instalacji grzewczej Twojego domu (na przykład w ogrzewaniu podłogowym) lub do zasobnika ciepłej wody użytkowej (C.W.U.). Oddając ciepło, gaz ochładza się i powraca do stanu ciekłego, czyli się skrapla.

4. Krok 4: Rozprężanie Reset systemu i przygotowanie do nowego cyklu

   Ciekły czynnik roboczy, który nadal znajduje się pod wysokim ciśnieniem, przechodzi przez zawór rozprężny. Ten element powoduje gwałtowny spadek ciśnienia, a co za tym idzie, również temperatury czynnika. Dzięki temu procesowi czynnik jest ponownie przygotowany do pobrania ciepła z dolnego źródła w parowniku, zamykając tym samym cały cykl i przygotowując system do kolejnej rundy obiegu energii.

Serce i mózg instalacji: Poznaj 4 kluczowe elementy, bez których pompa ciepła nie zadziała

Każda pompa ciepła, niezależnie od tego, czy pobiera ciepło z powietrza, gruntu czy wody, składa się z czterech podstawowych, współpracujących ze sobą elementów:

• Parownik: Brama do pobierania energii ze środowiska

  Parownik to pierwszy kluczowy wymiennik ciepła w obiegu. Jego zadaniem jest odebranie energii cieplnej z otoczenia (dolnego źródła) i przekazanie jej do czynnika roboczego, powodując jego odparowanie. Można go traktować jako „bramę”, przez którą ciepło z zewnątrz wchodzi do systemu pompy.

• Sprężarka: Mięsień napędowy całego układu

  Sprężarka to „serce” pompy ciepła. To właśnie ona, napędzana energią elektryczną, podnosi ciśnienie i temperaturę gazowego czynnika roboczego. Bez jej pracy ciepło z dolnego źródła nie osiągnęłoby temperatury wystarczającej do ogrzania budynku.

• Skraplacz: Most przekazujący ciepło do Twojego domu

  Skraplacz pełni rolę drugiego wymiennika ciepła. Tutaj gorący czynnik roboczy oddaje swoją energię cieplną do instalacji grzewczej domu lub zasobnika C.W.U., a sam skrapla się, wracając do postaci ciekłej. Skraplacz stanowi „most”, przez który ciepło jest efektywnie transportowane do wnętrza budynku.

• Zawór rozprężny: Regulator ciśnienia i temperatury

  Zawór rozprężny jest odpowiedzialny za obniżenie ciśnienia i temperatury czynnika roboczego po jego skropleniu. Ten element przygotowuje czynnik do ponownego przejścia przez parownik i rozpoczęcia kolejnego cyklu pobierania ciepła. Działa jak „regulator”, przywracając optymalne warunki do pracy dla całego systemu.

Skąd pompa czerpie energię? Różnice w działaniu w zależności od źródła ciepła

Wydajność i stabilność pracy pompy ciepła w dużej mierze zależą od tego, skąd czerpie ona ciepło. To tzw. „dolne źródło ciepła”. Wybór odpowiedniego źródła jest kluczowy dla efektywności całego systemu.

• Pompa powietrzna: Jak działa, gdy na zewnątrz jest mróz?

  Powietrzne pompy ciepła są najpopularniejsze ze względu na łatwość instalacji i relatywnie niższe koszty początkowe. Pobierają ciepło bezpośrednio z powietrza zewnętrznego. Choć nowoczesne urządzenia potrafią efektywnie pracować nawet przy bardzo niskich temperaturach, ich wydajność może nieznacznie spadać w ekstremalnych mrozach. Systemy te są jednak stale udoskonalane, aby minimalizować wpływ ujemnych temperatur.

• Pompa gruntowa: Dlaczego stabilność temperatury ziemi jest jej największą zaletą?

  Gruntowe pompy ciepła wykorzystują stabilną temperaturę gruntu, która jest znacznie mniej zmienna niż temperatura powietrza, zwłaszcza zimą. Dzięki temu zapewniają bardzo wysoką i stabilną wydajność przez cały rok. Instalacja może wykorzystywać kolektory poziome (wymagające większej powierzchni działki) lub pionowe (wiercone sondy geotermalne).

• Pompa wodna: Kiedy warto wykorzystać energię z wód gruntowych?

  Pompy ciepła korzystające z wód gruntowych osiągają bardzo wysoką efektywność, ponieważ temperatura wody gruntowej jest zazwyczaj stabilna i wyższa niż temperatura powietrza zimą. Wymagają one jednak dostępu do odpowiedniego źródła wody oraz spełnienia określonych norm dotyczących jej jakości i sposobu poboru.

Nie tylko ogrzewanie budynku Jak pompa ciepła przygotowuje ciepłą wodę użytkową (C.W.U.)?

Pompa ciepła to nie tylko sposób na ogrzanie domu, ale również na efektywne przygotowanie ciepłej wody użytkowej. Proces ten jest ściśle powiązany z cyklem działania pompy, a konkretnie z etapem skraplania.

• Schemat podgrzewania wody: Rola zasobnika i wężownicy

  Ciepło oddawane przez czynnik roboczy w skraplaczu jest przekazywane do wody znajdującej się w specjalnym zasobniku C.W.U.. Odbywa się to za pośrednictwem wężownicy elementu wymiennika ciepła umieszczonego w zasobniku, przez który przepływa gorący czynnik roboczy. Woda w zasobniku jest stopniowo podgrzewana do pożądanej temperatury.

• Priorytet C.W.U.: Co się dzieje z ogrzewaniem domu, gdy bierzesz prysznic?

  Wiele systemów z pompą ciepła posiada funkcję priorytetu C.W.U. Oznacza to, że w sytuacji, gdy zapotrzebowanie na ciepłą wodę jest wysokie (na przykład podczas kąpieli), pompa ciepła może tymczasowo skupić całą swoją moc na podgrzewaniu wody. W tym czasie ogrzewanie pomieszczeń może zostać na chwilę ograniczone lub wstrzymane, aby zapewnić użytkownikom nieprzerwany dostęp do gorącej wody. Po nagrzaniu zasobnika C.W.U., pompa wraca do trybu ogrzewania domu.

Czy pompa ciepła może chłodzić? Odkryj funkcję chłodzenia aktywnego

Nowoczesne pompy ciepła oferują nie tylko ogrzewanie, ale również możliwość chłodzenia pomieszczeń w okresie letnim. Jest to możliwe dzięki funkcji tzw. chłodzenia aktywnego, która polega na odwróceniu cyklu pracy urządzenia.

• Przeczytaj również: Ile kosztuje wymiana zaworu w grzejniku? Sprawdź, by uniknąć wysokich kosztów

  Odwrócenie cyklu: Jak parownik i skraplacz zamieniają się rolami, by zapewnić chłód latem?

  W trybie chłodzenia, role parownika i skraplacza zostają odwrócone. Parownik, zamiast pobierać ciepło z otoczenia, zaczyna odbierać je z powietrza wewnątrz budynku. Następnie, sprężarka podnosi temperaturę czynnika roboczego, a skraplacz (który teraz działa jak zewnętrzny wymiennik ciepła) oddaje ciepło na zewnątrz. W efekcie, ciepło jest efektywnie „wypompowywane” z wnętrza domu, zapewniając przyjemny chłód.
