Podłączenie naczynia przeponowego do bojlera to nie tylko kwestia zgodności z przepisami, ale przede wszystkim klucz do bezpiecznego i długowiecznego działania całej instalacji ciepłej wody użytkowej. Jego brak lub nieprawidłowy montaż może prowadzić do kosztownych awarii, a także do irytującego kapania wody z zaworu bezpieczeństwa. W tym praktycznym poradniku DIY przeprowadzimy Cię krok po kroku przez cały proces, od przygotowania, przez montaż, aż po pierwsze uruchomienie. Dowiesz się, jakie narzędzia będą Ci potrzebne, jak dobrać odpowiednie naczynie i jak uniknąć najczęstszych błędów.
Kluczowe informacje dotyczące podłączenia naczynia przeponowego do bojlera
- Naczynie przeponowe chroni instalację c.w.u. przed wzrostem ciśnienia spowodowanym podgrzewaniem wody, zapobiegając uszkodzeniom i kapaniu z zaworu bezpieczeństwa.
- Montuj naczynie zawsze na rurze doprowadzającej zimną wodę do bojlera, pomiędzy zaworem zwrotnym a samym podgrzewaczem.
- Pojemność naczynia powinna wynosić około 8-10% pojemności bojlera, z lekkim przewymiarowaniem dla lepszej efektywności.
- Ciśnienie wstępne w naczyniu musi być niższe o 0,2-0,3 bara od ciśnienia w sieci wodociągowej, ale nie wyższe niż ciśnienie otwarcia zaworu bezpieczeństwa.
- Niewłaściwa lokalizacja montażu lub błędne ustawienie ciśnienia wstępnego to najczęstsze błędy, które mogą skrócić żywotność membrany i zakłócić pracę instalacji.
Dlaczego montaż naczynia przeponowego przy bojlerze to konieczność, a nie wybór?
Woda, jak każda ciecz, podgrzewana zwiększa swoją objętość. Kiedy podgrzewamy wodę w bojlerze, która znajduje się w zamkniętym układzie instalacji, ten wzrost objętości musi gdzieś znaleźć ujście. Bez odpowiedniego mechanizmu kompensującego, ciśnienie w systemie gwałtownie rośnie. Może to prowadzić do uszkodzenia samego bojlera, armatury, a nawet rur. W takich sytuacjach często obserwujemy też ciągłe kapanie wody z zaworu bezpieczeństwa to jego sygnał, że ciśnienie przekracza bezpieczny poziom. Naczynie przeponowe jest właśnie tym elementem, który rozwiązuje ten problem. Działa jak "bufor" jego elastyczna membrana pozwala na przyjęcie nadmiaru wody i tym samym stabilizuje ciśnienie w całej instalacji. To cichy, ale niezwykle ważny strażnik bezpieczeństwa Twojego systemu ciepłej wody użytkowej.
Zanim zaczniesz: Kluczowe przygotowania do montażu
Dobór naczynia do bojlera jak prosta zasada 10% ułatwi Ci wybór?
Wybór odpowiedniej pojemności naczynia przeponowego jest prostszy, niż mogłoby się wydawać. Ogólna zasada mówi, że jego pojemność powinna stanowić około 8 do 10% pojemności bojlera. Na przykład, jeśli Twój bojler ma 100 litrów, idealne będzie naczynie o pojemności 8-10 litrów. Pamiętaj, że w przypadku wątpliwości, lepiej jest lekko przewymiarować naczynie, niż zastosować zbyt małe. Zbyt małe naczynie nie będzie w stanie efektywnie kompensować wzrostu ciśnienia, podczas gdy nieco większe nadal będzie spełniać swoją rolę, potencjalnie nawet lepiej.
Niezbędnik instalatora: Kompletna lista narzędzi i materiałów (trójnik, zawory, uszczelniacze)
Aby montaż przebiegł sprawnie i bezproblemowo, warto wcześniej przygotować wszystkie niezbędne narzędzia i materiały. Oto lista, która powinna Ci pomóc:
- Naczynie przeponowe: Odpowiednio dobrane do pojemności bojlera.
- Trójnik: Służy do podłączenia naczynia do rury z zimną wodą.
- Zawór bezpieczeństwa: Zabezpiecza instalację przed nadmiernym ciśnieniem. Dobierz go zgodnie z ciśnieniem roboczym bojlera (zazwyczaj 6 bar).
- Zawór zwrotny: Zapobiega cofaniu się wody.
- Taśma teflonowa lub pakuły z pastą: Do uszczelniania połączeń gwintowanych.
- Klucze nastawne lub płaskie: Do dokręcania połączeń.
- Manometr do pomiaru ciśnienia w naczyniu: Niezbędny do kontroli ciśnienia wstępnego.
- Pompka: Najlepiej taka, która pozwoli na precyzyjne pompowanie powietrza (np. pompka rowerowa lub samochodowa z manometrem).
Krytyczny parametr: Jak sprawdzić i ustawić prawidłowe ciśnienie wstępne w nowym naczyniu?
To jeden z najważniejszych etapów, który często bywa pomijany. Ciśnienie wstępne w naczyniu przeponowym, czyli ciśnienie powietrza w jego komorze gazowej, musi być odpowiednio ustawione przed montażem. Zazwyczaj fabrycznie jest ono ustawione na około 3,5-4 bary. Prawidłowe ciśnienie wstępne powinno być niższe o około 0,2-0,3 bara od ciśnienia panującego w Twojej sieci wodociągowej. Ważne jest również, aby nie przekraczało ono ciśnienia otwarcia zaworu bezpieczeństwa. Aby sprawdzić i ewentualnie skorygować ciśnienie, odkręć nakrętkę z wentyla naczynia i podłącz manometr. Jeśli ciśnienie jest za niskie, użyj pompki, aby je podnieść. Jeśli za wysokie delikatnie spuść powietrze. Pamiętaj, aby tę czynność wykonać, gdy naczynie jest puste od strony wodnej, czyli przed podłączeniem go do instalacji.
Bezpieczeństwo przede wszystkim: Jak prawidłowo opróżnić bojler i przygotować instalację?
Przed rozpoczęciem jakichkolwiek prac przy instalacji wodnej, bezpieczeństwo jest absolutnym priorytetem. Aby bezpiecznie opróżnić bojler i przygotować instalację, wykonaj następujące kroki: Po pierwsze, odetnij dopływ wody zimnej do bojlera za pomocą głównego zaworu. Następnie, co niezwykle ważne, wyłącz zasilanie bojlera jeśli jest elektryczny, wyłącz odpowiedni bezpiecznik w skrzynce; jeśli gazowy, zakręć zawór gazu. Po upewnieniu się, że zasilanie jest odcięte, otwórz najbliższy kran z ciepłą wodą i pozwól, aby woda z bojlera oraz instalacji swobodnie spłynęła. Może to potrwać chwilę, zwłaszcza przy większych pojemnościach.
Montaż krok po kroku: Jak poprawnie podłączyć naczynie przeponowe do bojlera?
Krok 1: Znalezienie idealnego miejsca dlaczego tylko dopływ zimnej wody jest prawidłowy?
Kluczową zasadą przy montażu naczynia przeponowego jest jego lokalizacja. Naczynie to musi być zainstalowane wyłącznie na rurze doprowadzającej zimną wodę do bojlera. Umieszczenie go w tym miejscu zapewnia, że będzie ono mogło efektywnie kompensować wzrost objętości wody spowodowany jej podgrzewaniem. Naczynie powinno znaleźć się pomiędzy zaworem zwrotnym a samym bojlerem. Montaż zaworu zwrotnego między naczyniem a bojlerem jest absolutnie niedopuszczalny, ponieważ taki układ odciąłby drogę przepływu wody rozszerzającej się podczas podgrzewania, czyniąc naczynie bezużytecznym.
Krok 2: Schemat podłączenia, który musisz znać (bojler, zawór zwrotny, naczynie, grupa bezpieczeństwa)
Aby wszystko działało jak należy, instalacja powinna wyglądać następująco: na rurze doprowadzającej wodę zimną najpierw znajduje się główny zawór odcinający, następnie zawór zwrotny. Zaraz za zaworem zwrotnym montujemy trójnik, do którego podłączymy naczynie przeponowe. Od tego trójnika, dalej w kierunku bojlera, znajduje się już sam bojler. W pobliżu miejsca montażu trójnika, a więc na rurze zimnej wody przed bojlerem, powinna być również zamontowana tzw. grupa bezpieczeństwa. Składa się ona z zaworu bezpieczeństwa, którego ciśnienie otwarcia jest dopasowane do ciśnienia roboczego bojlera (zazwyczaj 6 bar), oraz korka spustowego.
Krok 3: Montaż trójnika i armatury techniki poprawnego uszczelniania połączeń gwintowanych
Po przygotowaniu miejsca i posiadaniu wszystkich elementów, możemy przejść do montażu. W potoku zimnej wody, w odpowiednim miejscu, należy wpiąć trójnik. Następnie do jednego z króćców trójnika podłączamy naczynie przeponowe, a do drugiego grupę bezpieczeństwa. Pamiętaj o prawidłowym uszczelnieniu wszystkich połączeń gwintowanych. Najczęściej stosuje się do tego taśmę teflonową, którą należy nawinąć na gwint zgodnie z kierunkiem jego wkręcania, lub tradycyjne pakuły z pastą uszczelniającą. Dokręcaj połączenia z wyczuciem, aby nie uszkodzić gwintów, ale jednocześnie zapewnić pełną szczelność instalacji.
Krok 4: Instalacja naczynia w jakiej pozycji je zamontować i dlaczego warto użyć złącza serwisowego?
Naczynie przeponowe można montować w różnych pozycjach zarówno pionowo króćcem do dołu, jak i do góry. Jednakże, jeśli zależy Ci na łatwości przyszłego serwisu, a nawet ewentualnej wymiany naczynia, warto rozważyć montaż z wykorzystaniem specjalnego złącza serwisowego lub zaworu kulowego. Umożliwi to szybkie odizolowanie naczynia od instalacji bez konieczności spuszczania całej wody z systemu. To rozwiązanie, choć wymaga nieco więcej zachodu przy montażu, zdecydowanie ułatwia późniejsze prace konserwacyjne i naprawcze.
Finałowe testy i uruchomienie: Czy Twoja instalacja jest już w pełni bezpieczna?
Jak prawidłowo napełnić instalację i odpowietrzyć układ?
Gdy wszystkie elementy są już zamontowane i uszczelnione, czas na napełnienie instalacji wodą. Powoli odkręcaj główny zawór dopływu zimnej wody. W międzyczasie otwórz najbliższy kran z ciepłą wodą. Pozwoli to na swobodne wypływanie powietrza z instalacji. Słuchaj uważnie gdy z kranu zacznie płynąć ciągły strumień wody bez bulgotania, oznacza to, że instalacja jest już w większości odpowietrzona. Zamknij kran. Powtórz tę czynność dla wszystkich kranów z ciepłą wodą w domu, aby mieć pewność, że cały układ jest wolny od powietrza.
Pierwsze uruchomienie: Obserwacja manometru i kontrola szczelności wszystkich połączeń
Po napełnieniu i odpowietrzeniu instalacji, możesz włączyć zasilanie bojlera. Teraz kluczowa jest obserwacja. Uważnie patrz na manometr wskazujący ciśnienie w instalacji. Powinno ono być stabilne i mieścić się w bezpiecznych granicach. Równocześnie, dokładnie sprawdź wszystkie nowo wykonane połączenia trójnik, przyłącze naczynia, grupę bezpieczeństwa. Szukaj jakichkolwiek śladów wilgoci czy kapania. Nawet niewielki wyciek może z czasem doprowadzić do poważniejszych problemów.
Jak rozpoznać, że wszystko działa poprawnie? Stabilne ciśnienie kluczem do sukcesu
Prawidłowo działająca instalacja z naczyniem przeponowym charakteryzuje się kilkoma kluczowymi cechami. Przede wszystkim, ciśnienie w systemie powinno być stabilne. Nie powinno być widać gwałtownych skoków ciśnienia podczas podgrzewania wody. Kolejnym ważnym wskaźnikiem jest brak ciągłego kapania z zaworu bezpieczeństwa jeśli woda z niego kapie tylko sporadycznie, np. podczas bardzo intensywnego podgrzewania, jest to normalne. Wreszcie, instalacja powinna pracować cicho, bez niepokojących dźwięków czy hałasów związanych z przepływem wody.
Najczęstsze błędy montażowe i jak ich uniknąć ucz się na cudzych pomyłkach

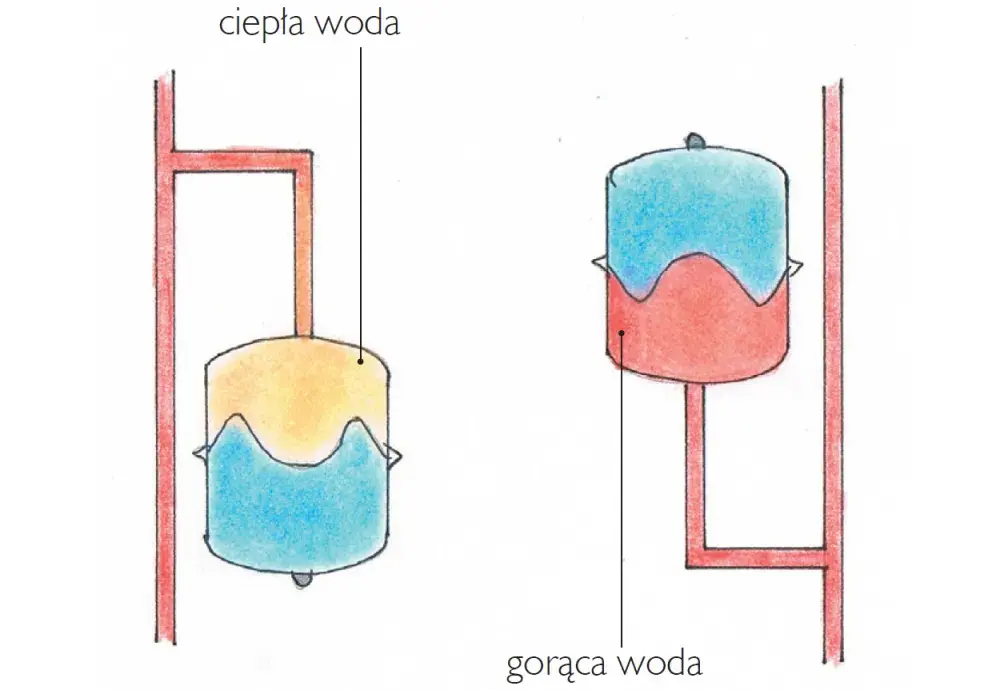

Błąd nr 1: Montaż po złej stronie bojlera dlaczego to skraca żywotność membrany?
Jednym z najpoważniejszych błędów jest montaż naczynia przeponowego na rurze z ciepłą wodą lub bezpośrednio za bojlerem. Woda w tych miejscach ma wysoką temperaturę, co dla gumowej membrany w naczyniu jest zabójcze. Wysoka temperatura przyspiesza jej starzenie, powoduje pękanie i utratę elastyczności. W efekcie naczynie przestaje pełnić swoją funkcję, a jego żywotność skraca się drastycznie. Pamiętaj: naczynie musi być zamontowane na dopływie zimnej wody, aby pracować w optymalnych warunkach temperaturowych.
Błąd nr 2: Brak zaworu zwrotnego lub jego zła lokalizacja
Zawór zwrotny jest równie ważnym elementem co samo naczynie. Jego zadaniem jest zapobieganie cofaniu się wody. Jeśli go zabraknie, podgrzana i rozszerzająca się woda będzie próbowała wrócić do instalacji zimnej wody, zamiast zostać przyjęta przez naczynie. To niweczy cały sens jego stosowania. Co więcej, jeśli zawór zwrotny zostanie zamontowany między naczyniem a bojlerem, również nie spełni swojej roli. Prawidłowa kolejność to: zawór odcinający, zawór zwrotny, trójnik z naczyniem, bojler.
Przeczytaj również: Czy bojler elektryczny można odliczyć od podatku? Sprawdź, jak to zrobić!
Błąd nr 3: Pomyłka w ustawieniu ciśnienia wstępnego i jej konsekwencje
Jak już wspominaliśmy, prawidłowe ciśnienie wstępne jest kluczowe. Jeśli jest ono zbyt niskie, naczynie nie będzie w stanie skutecznie przyjąć nadmiaru wody, a ciśnienie w instalacji nadal będzie gwałtownie rosło. Z kolei zbyt wysokie ciśnienie wstępne sprawi, że naczynie nie będzie w stanie przyjąć dodatkowej objętości wody, ponieważ ciśnienie wewnątrz już będzie zbliżone do ciśnienia w sieci. Objawy nieprawidłowego ciśnienia wstępnego mogą być różne: od gwałtownych skoków ciśnienia w instalacji, przez częste włączanie się pompy (jeśli występuje w systemie), aż po ciągłe kapanie z zaworu bezpieczeństwa. Dlatego tak ważne jest, aby przed montażem sprawdzić i ustawić je zgodnie z zaleceniami.
