Jak podłączyć bojler do pieca CO? Oszczędność i wygoda

Połączenie bojlera elektrycznego z piecem centralnego ogrzewania (CO) to sprytne rozwiązanie, które pozwala znacząco obniżyć rachunki za ciepłą wodę użytkową (C. W. U. ) w sezonie grzewczym, a jednocześnie zapewnić komfort jej dostępności poza nim. W tym praktycznym poradniku przeprowadzimy Cię przez cały proces, wyjaśniając krok po kroku, jak zintegrować te dwa urządzenia, aby działały efektywnie i bezpiecznie.

Dlaczego połączenie bojlera z piecem CO to oszczędność i wygoda przez cały rok?

Decyzja o połączeniu bojlera elektrycznego z systemem centralnego ogrzewania, wyposażonego w wężownicę, to inwestycja w przyszłość, która przynosi wymierne korzyści. Główną zaletą jest znacząca optymalizacja kosztów podgrzewania wody użytkowej. W sezonie grzewczym, kiedy piec centralnego ogrzewania pracuje na pełnych obrotach, wykorzystujemy jego moc do ogrzewania wody w bojlerze. Jest to zazwyczaj znacznie tańsze niż podgrzewanie jej wyłącznie za pomocą grzałki elektrycznej, zwłaszcza jeśli posiadamy piec na paliwo stałe, gazowy lub pellet. Poza sezonem grzewczym, gdy piec jest wyłączony, funkcję podgrzewania wody przejmuje wspomniana grzałka elektryczna, zapewniając nam stały dostęp do ciepłej wody bez konieczności uruchamiania głównego źródła ciepła. To rozwiązanie hybrydowe gwarantuje komfort i elastyczność przez cały rok.

Zasada działania instalacji hybrydowej: Kiedy grzejesz piecem, a kiedy prądem?

System hybrydowy działa w prosty, ale niezwykle efektywny sposób. W okresie, gdy działa centralne ogrzewanie, gorąca woda z pieca CO jest kierowana przez specjalną wężownicę umieszczoną wewnątrz bojlera. Wężownica ta działa jak wymiennik ciepła przekazuje energię cieplną z wody kotłowej do wody użytkowej zgromadzonej w bojlerze. Dzięki temu woda w bojlerze osiąga pożądaną temperaturę, gotowa do użycia. Kluczowym elementem tej części systemu jest właśnie wężownica, która stanowi serce wymiany ciepła. Gdy sezon grzewczy dobiega końca, a piec CO zostaje wyłączony, system automatycznie przełącza się na tryb elektryczny. Wówczas zintegrowana grzałka elektryczna w bojlerze przejmuje zadanie podgrzewania wody, zapewniając jej dostępność niezależnie od pracy kotła. To właśnie ta elastyczność sprawia, że rozwiązanie to jest tak cenione.

Kluczowe korzyści: Niższe rachunki zimą i bezobsługowa praca latem

Głównym argumentem przemawiającym za połączeniem bojlera z piecem CO są oczywiście niższe rachunki. Wykorzystanie ciepła pochodzącego z pieca, szczególnie w przypadku paliw stałych, jest często bardziej ekonomiczne niż energia elektryczna. Oznacza to realne oszczędności w domowym budżecie przez całą zimę. Drugim, równie ważnym aspektem, jest wygoda. Po prawidłowym zainstalowaniu systemu, jego obsługa staje się praktycznie bezobsługowa. Latem, gdy piec jest wyłączony, ciepła woda jest podgrzewana przez grzałkę elektryczną, często sterowaną prostym termostatem, który pozwala na ustawienie pożądanej temperatury. Nie ma potrzeby ingerencji w działanie systemu po prostu czerpiemy ciepłą wodę, kiedy jej potrzebujemy. Według danych Superbateria.pl, takie rozwiązanie pozwala na znaczące obniżenie kosztów eksploatacji podgrzewania wody.

Czy to rozwiązanie jest dla Ciebie? Analiza opłacalności dla różnych typów pieców CO

Rozważając instalację hybrydową bojlera z piecem CO, warto zastanowić się nad rodzajem posiadanego kotła. System ten jest szczególnie opłacalny w przypadku pieców na paliwa stałe, takie jak ekogroszek czy pellet, gdzie koszt jednostki energii jest zazwyczaj niższy niż prądu. Również w przypadku kotłów gazowych, wykorzystanie darmowego ciepła z instalacji CO do podgrzewania wody może przynieść oszczędności. Warto jednak pamiętać, że efektywność systemu będzie zależała od parametrów pracy pieca i jego częstotliwości uruchamiania. Dla domów zasilanych wyłącznie prądem lub z bardzo rzadko używanym piecem CO, inwestycja może być mniej opłacalna. Kluczowe jest zbilansowanie kosztów instalacji z potencjalnymi oszczędnościami w dłuższej perspektywie.

Niezbędnik instalatora: Co musisz kupić przed rozpoczęciem prac?

Aby instalacja hybrydowa bojlera z piecem CO przebiegła sprawnie i zakończyła się sukcesem, kluczowe jest odpowiednie przygotowanie i zgromadzenie niezbędnych komponentów. Dobór właściwych części to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa i efektywności całego systemu. Zaniedbanie tego etapu może prowadzić do problemów w przyszłości, dlatego warto poświęcić mu należytą uwagę.

Wybór serca układu: Jaki bojler z wężownicą będzie najlepszy?

Podstawą naszego systemu jest bojler z wężownicą. Na rynku znajdziemy różne rodzaje, m.in. te z jedną lub dwiema wężownicami, a także bojlery dwupłaszczowe. Wybór powinien być podyktowany przede wszystkim zapotrzebowaniem na ciepłą wodę im więcej domowników, tym większa powinna być pojemność bojlera. Ważna jest również moc wężownicy, która określa, jak szybko woda w bojlerze będzie podgrzewana przez system CO. Bojlery dwupłaszczowe działają na podobnej zasadzie, ale zamiast wężownicy wykorzystują przestrzeń między płaszczami do cyrkulacji wody z CO. Niezależnie od typu, upewnij się, że bojler jest przeznaczony do pracy z systemem centralnego ogrzewania.

Kompletna lista zakupów: Pompa, zawory, rury i inne kluczowe komponenty

Oprócz samego bojlera, lista niezbędnych elementów jest dość długa, ale każdy z nich pełni kluczową rolę:

• Pompa obiegowa (cyrkulacyjna) C. W. U.: Jej zadaniem jest wymuszenie przepływu gorącej wody z pieca przez wężownicę bojlera. Musi być sterowana niezależnie od pomp obsługujących grzejniki, aby zapewnić optymalną pracę systemu.
• Zawór zwrotny: Instalowany zazwyczaj za pompą obiegową, zapobiega cofaniu się wody i niekontrolowanemu przepływowi grawitacyjnemu. Zapobiega to wychładzaniu bojlera w nocy lub gdy piec nie pracuje.
• Zawór bezpieczeństwa: To absolutnie kluczowy element ochronny. Montowany na doprowadzeniu zimnej wody do bojlera, zabezpiecza go przed nadmiernym wzrostem ciśnienia, które mogłoby doprowadzić do jego uszkodzenia. Jego montaż jest obligatoryjny.
• Zawory odcinające (kulowe): Pozwalają na łatwe odłączenie bojlera od instalacji CO na czas ewentualnego serwisu, konserwacji lub na okres letni, gdy nie chcemy korzystać z ogrzewania.
• Rury i kształtki: Należy dobrać odpowiednie materiały (np. miedź, stal nierdzewna, tworzywa sztuczne) i średnice rur, zgodne z zaleceniami producenta i specyfiką instalacji.

Narzędzia, bez których praca stanie w miejscu

Aby sprawnie przeprowadzić montaż, będziesz potrzebować podstawowych narzędzi hydraulicznych i elektrycznych. Do tych pierwszych zaliczamy między innymi:

• Zestaw kluczy (nastawnych, płasko-oczkowych)
• Obcinak do rur
• Zaciskarka do rur (jeśli używamy rur zaprasowywanych)
• Szczypce
• Taśma teflonowa lub pakuły z pastą uszczelniającą

Z kolei w zakresie narzędzi elektrycznych, jeśli będziemy podłączać pompę i grzałkę, niezbędny może być:

• Miernik uniwersalny (multimetr) do sprawdzania napięcia i ciągłości obwodu
• Śrubokręty izolowane
• Wiertarka z odpowiednimi wiertłami
• Narzędzia do zdejmowania izolacji z przewodów

Pamiętaj, że prace elektryczne powinny być wykonywane przez osobę z odpowiednimi uprawnieniami.

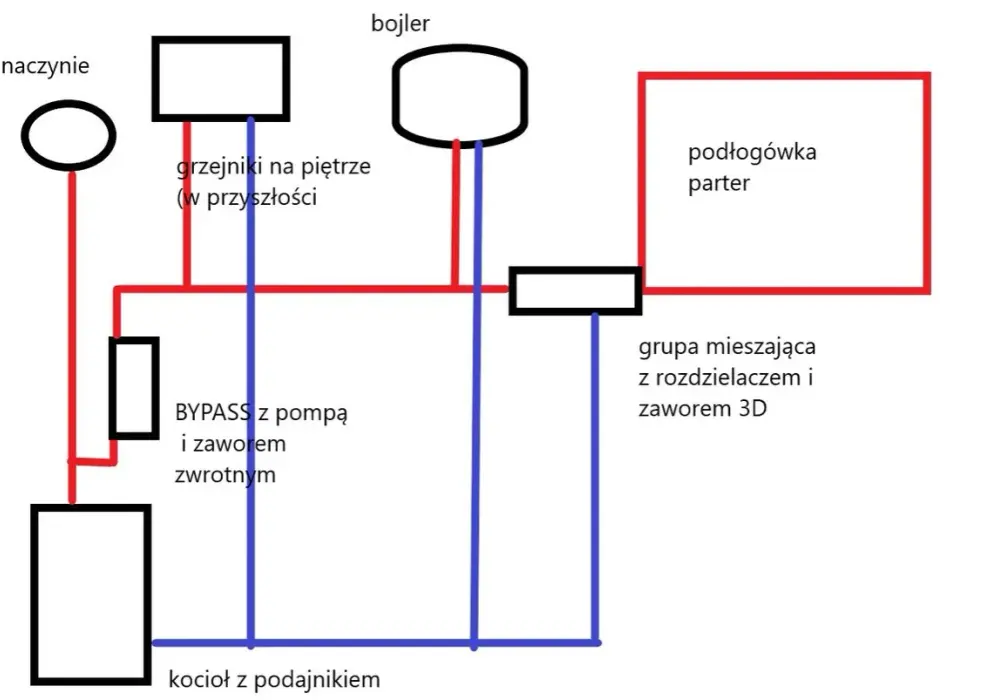

Schemat podłączenia bojlera do pieca CO: Wizualny przewodnik po instalacji

Zrozumienie schematu podłączenia hydraulicznego jest kluczowe dla prawidłowego wykonania instalacji. W przypadku systemu hybrydowego, wężownica bojlera jest wpięta bezpośrednio w obieg wody kotłowej, tworząc tzw. "mały obieg". To właśnie przez ten obieg, z wymuszonym przepływem przez dedykowaną pompę, gorąca woda z pieca ogrzewa wodę użytkową w bojlerze.

Układ podstawowy: Schemat z jedną pompą obiegową C. W. U.

Standardowy schemat zakłada pobieranie gorącej wody z rury zasilającej instalację CO (zwykle z tzw. wyjścia kotła) i kierowanie jej do jednego z króćców wężownicy bojlera. Następnie, schłodzona w wężownicy woda powraca do rury powrotnej instalacji CO (zwykle do powrotu kotła). Na tej trasie, pomiędzy bojlerem a piecem, instaluje się pompę obiegową C. W. U. oraz zawór zwrotny. Prawidłowe umiejscowienie pompy, zazwyczaj na powrocie z wężownicy do pieca, ale przed zaworem zwrotnym, zapewnia efektywny przepływ i zapobiega problemom z cyrkulacją.

Jak czytać schemat? Objaśnienie symboli i kierunków przepływu

Czytanie schematów hydraulicznych wymaga znajomości podstawowych symboli. Standardowo:

• Kwadraty lub prostokąty często oznaczają wymienniki ciepła, takie jak bojler z wężownicą lub sam kocioł.
• Kółka z "śmigiełkiem" symbolizują pompy obiegowe.
• Strzałki wskazują kierunek przepływu cieczy.
• Kreski lub linie oznaczają rury.
• Krzyżyki lub małe kółka mogą symbolizować punkty połączeń lub zawory.

Zawsze zwracaj uwagę na strzałki, które jednoznacznie pokazują, jak woda powinna krążyć w systemie. Zrozumienie tych podstawowych oznaczeń jest kluczowe dla poprawnego montażu.

Krytyczne punkty instalacji: Gdzie zamontować pompę, zawór zwrotny i zawór bezpieczeństwa?

Precyzyjne umiejscowienie kluczowych elementów ma niebagatelne znaczenie dla działania i bezpieczeństwa instalacji:

• Pompa obiegowa C.W.U.: Najczęściej montuje się ją na rurze powrotnej z wężownicy do pieca. Jest to korzystne, ponieważ pompa pracuje wtedy z wodą o niższej temperaturze, co przedłuża jej żywotność. Ważne, aby była zamontowana przed zaworem zwrotnym.
• Zawór zwrotny: Powinien być zamontowany za pompą obiegową. Jego zadaniem jest zapobieganie grawitacyjnemu przepływowi wody, który mógłby wychładzać bojler, gdy pompa nie pracuje.
• Zawór bezpieczeństwa: Zgodnie z przepisami, montuje się go na doprowadzeniu zimnej wody użytkowej do bojlera. Zapewnia ochronę przed nadmiernym ciśnieniem w zbiorniku.

Podłączenie krok po kroku: Od teorii do praktyki

Przeprowadzenie instalacji krok po kroku wymaga precyzji i cierpliwości. Pamiętaj, że jeśli nie czujesz się pewnie, lepiej zlecić te prace profesjonalistom.

1. Krok 1: Przygotowanie miejsca i bezpieczne wyłączenie instalacji

   Zanim zaczniesz, upewnij się, że masz wystarczająco dużo miejsca do pracy wokół bojlera i przyłączy. Następnie, bezwarunkowo wyłącz zasilanie elektryczne do całego domu lub przynajmniej do obwodów związanych z instalacją CO i wodną. Opróżnij również instalację centralnego ogrzewania z wody, odkręcając odpowietrzniki lub korzystając z punktu spustowego. Podobnie postąp z instalacją wodną, odcinając dopływ wody i spuszczając ją z systemu.

2. Krok 2: Montaż hydrauliczny podłączenie wężownicy do obiegu CO

   Teraz przystąp do podłączenia hydraulicznego. Zlokalizuj rurę zasilającą i powrotną instalacji CO. W odpowiednich miejscach (zgodnie ze schematem) wykonaj odejścia na wężownicę bojlera. Użyj odpowiednich złączek i zadbaj o dokładne uszczelnienie wszystkich połączeń za pomocą taśmy teflonowej lub pakuł z pastą. Pamiętaj o zachowaniu odpowiednich spadków, jeśli są wymagane.

3. Krok 3: Instalacja pompy obiegowej C. W. U. i kluczowej armatury

   W wyznaczonym miejscu na "małym obiegu" zamontuj pompę obiegową C. W. U. Pamiętaj o prawidłowym kierunku przepływu wskazanym na obudowie pompy. Następnie zainstaluj zawór zwrotny za pompą oraz zawory odcinające po obu stronach tego obiegu. Te ostatnie ułatwią ewentualne prace serwisowe.

4. Krok 4: Podłączenie bojlera do instalacji wodnej (zimna i ciepła woda)

   Podłącz bojler do instalacji zimnej wody użytkowej, pamiętając o montażu zaworu bezpieczeństwa. Następnie podłącz wyjście ciepłej wody użytkowej z bojlera do instalacji domowej. Upewnij się, że wszystkie połączenia są szczelne.

5. Krok 5: Podłączenie elektryczne jak bezpiecznie zasilić grzałkę i pompę?

   To etap, który zdecydowanie powinien wykonać wykwalifikowany elektryk z uprawnieniami! Podłączenie elektryczne jest kluczowe dla bezpieczeństwa. Grzałka elektryczna w bojlerze, zwłaszcza o mocy 4-6 kW, może wymagać zasilania trójfazowego. Konieczne jest wydzielenie osobnego obwodu w rozdzielnicy, zabezpieczonego odpowiednim bezpiecznikiem. Niewłaściwe podłączenie może prowadzić do porażenia prądem, uszkodzenia urządzenia, a nawet pożaru.

Najczęstsze błędy montażowe i jak ich uniknąć?

Nawet przy najlepszych chęciach, podczas montażu można popełnić błędy. Znajomość najczęstszych z nich pozwoli Ci ich uniknąć i zapewnić długą oraz bezproblemową pracę instalacji.

Błąd nr 1: Nieprawidłowo zamontowany zawór zwrotny i jego konsekwencje

Jeśli zawór zwrotny zostanie zamontowany odwrotnie lub w niewłaściwym miejscu, może dojść do sytuacji, w której woda z pieca będzie przepływać do bojlera grawitacyjnie, nawet gdy pompa nie pracuje. Skutkuje to niepotrzebnym wychładzaniem bojlera, zwłaszcza w nocy, co prowadzi do zwiększonego zużycia energii przez grzałkę elektryczną. Może to również powodować niepożądane cykle pracy pompy.

Błąd nr 2: Zła lokalizacja pompy obiegowej dlaczego to ma znaczenie?

Umiejscowienie pompy obiegowej ma kluczowe znaczenie dla efektywności całego systemu. Jeśli pompa zostanie zamontowana w niewłaściwym miejscu, np. na rurze powrotnej za zaworem zwrotny, jej praca może być nieoptymalna. Może to prowadzić do słabego przepływu wody przez wężownicę, co skutkuje dłuższym czasem podgrzewania wody w bojlerze i mniejszą wydajnością systemu.

Błąd nr 3: Brak zaworu bezpieczeństwa tykająca bomba w Twojej kotłowni

To jeden z najpoważniejszych błędów, który może mieć katastrofalne skutki. Brak zaworu bezpieczeństwa oznacza, że w przypadku awarii termostatu lub przegrzania wody w bojlerze, ciśnienie wewnątrz zbiornika może wzrosnąć do niebezpiecznego poziomu. Może to doprowadzić do uszkodzenia bojlera, a w skrajnych przypadkach nawet do jego eksplozji. Montaż zaworu bezpieczeństwa jest absolutnie obowiązkowy!

Błąd nr 4: Niewłaściwe podłączenie elektryczne ryzyko awarii i porażenia

Ponownie podkreślamy podłączenie elektryczne to zadanie dla profesjonalisty. Niewłaściwe połączenie przewodów, brak odpowiednich zabezpieczeń czy podłączenie do niewłaściwego obwodu może skutkować nie tylko awarią grzałki lub pompy, ale przede wszystkim stwarza śmiertelne ryzyko porażenia prądem. Może również doprowadzić do zwarcia i pożaru. Zawsze korzystaj z usług licencjonowanego elektryka.

Uruchomienie i eksploatacja: Jak prawidłowo korzystać z nowego systemu?

Po zakończeniu montażu przychodzi czas na pierwsze uruchomienie i naukę prawidłowej eksploatacji. Dbałość o te szczegóły zapewni długą żywotność instalacji i jej optymalne działanie.

Pierwsze uruchomienie: Odpowietrzanie układu i test szczelności

Po napełnieniu instalacji wodą, kluczowe jest jej dokładne odpowietrzenie. Odkręć odpowietrzniki na grzejnikach oraz na bojlerze i pompie obiegowej, aż przestanie wydobywać się powietrze, a zacznie płynąć woda. Następnie, przy pełnym ciśnieniu w instalacji, dokładnie sprawdź wszystkie połączenia hydrauliczne pod kątem ewentualnych przecieków. Usuń wszelkie ślady wilgoci i obserwuj przez kilkanaście minut, czy nie pojawiają się nowe kropelki wody.

Jak ustawić sterownik, by system działał efektywnie?

Większość pomp obiegowych C. W. U. posiada własne sterowniki. Optymalne ustawienia zazwyczaj obejmują:

• Temperaturę załączenia: Ustaw ją nieco powyżej temperatury powrotu z instalacji CO, np. na 45-50°C, aby pompa uruchamiała się tylko wtedy, gdy woda z pieca jest wystarczająco gorąca.
• Histerezę: Jest to różnica temperatur, która powoduje wyłączenie pompy. Ustawienie jej na poziomie kilku stopni (np. 5-10°C) zapobiegnie zbyt częstemu włączaniu i wyłączaniu pompy.

Celem jest zapewnienie, że pompa pracuje tylko wtedy, gdy jest to ekonomicznie uzasadnione, czyli gdy piec efektywnie podgrzewa wodę.

Przeczytaj również: Jak podłączyć termostat do bojlera - uniknij kosztownych błędów

Przełączanie między grzaniem z CO a grzałką elektryczną praktyczne porady

W sezonie grzewczym, gdy piec CO pracuje, pompa C. W. U. powinna być aktywna. Latem, gdy piec jest wyłączony, pompę można po prostu wyłączyć. W tym celu często stosuje się prosty wyłącznik lub można ją odłączyć od zasilania. W tym trybie ciepłą wodę podgrzewa wyłącznie grzałka elektryczna, której temperaturę regulujemy za pomocą termostatu w bojlerze. Niektóre sterowniki pozwalają na automatyczne przełączanie trybów w zależności od pory roku lub temperatury zewnętrznej, co jeszcze bardziej zwiększa komfort użytkowania.
